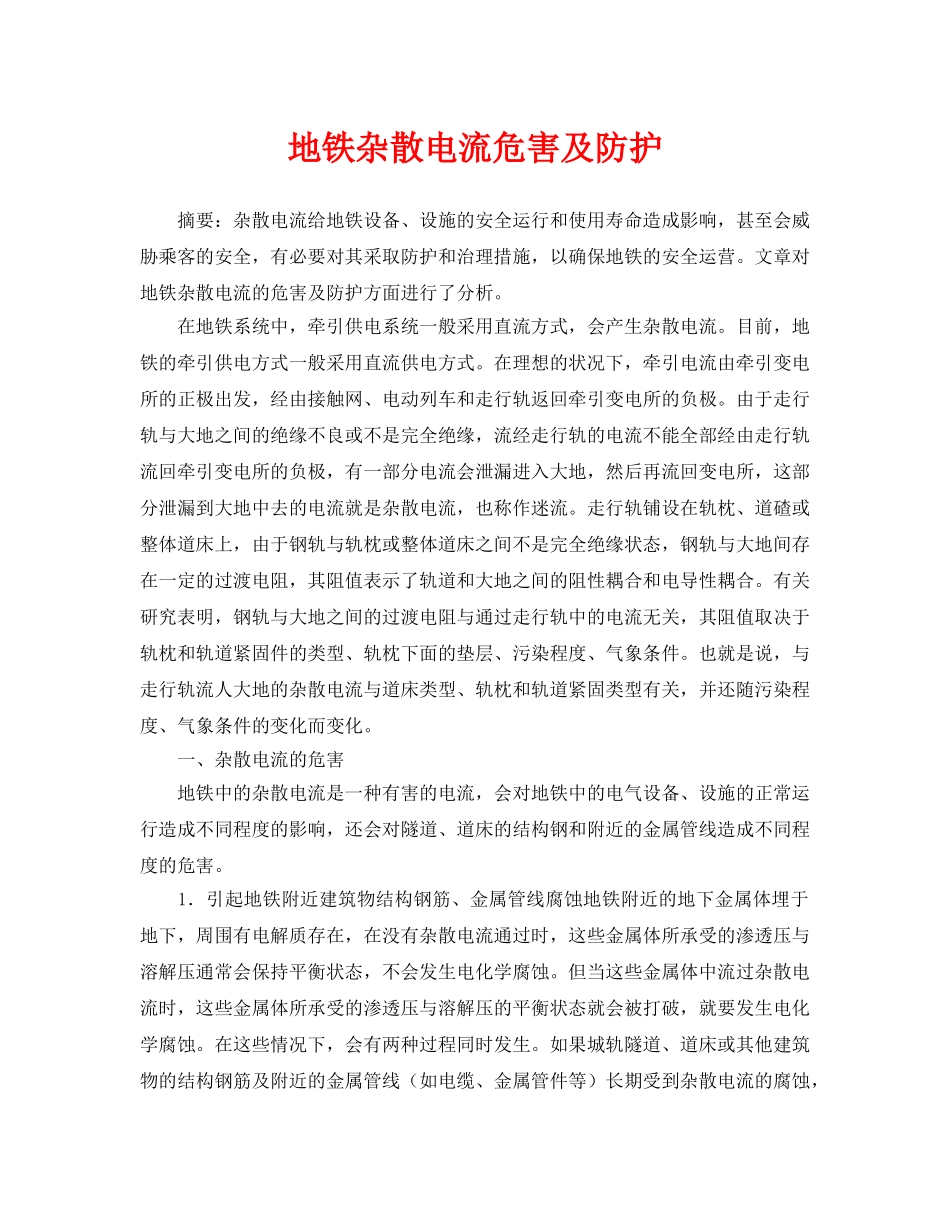

地铁杂散电流危害及防护摘要：杂散电流给地铁设备、设施的安全运行和使用寿命造成影响，甚至会威胁乘客的安全，有必要对其采取防护和治理措施，以确保地铁的安全运营。文章对地铁杂散电流的危害及防护方面进行了分析。在地铁系统中，牵引供电系统一般采用直流方式，会产生杂散电流。目前，地铁的牵引供电方式一般采用直流供电方式。在理想的状况下，牵引电流由牵引变电所的正极出发，经由接触网、电动列车和走行轨返回牵引变电所的负极。由于走行轨与大地之间的绝缘不良或不是完全绝缘，流经走行轨的电流不能全部经由走行轨流回牵引变电所的负极，有一部分电流会泄漏进入大地，然后再流回变电所，这部分泄漏到大地中去的电流就是杂散电流，也称作迷流。走行轨铺设在轨枕、道碴或整体道床上，由于钢轨与轨枕或整体道床之间不是完全绝缘状态，钢轨与大地间存在一定的过渡电阻，其阻值表示了轨道和大地之间的阻性耦合和电导性耦合。有关研究表明，钢轨与大地之间的过渡电阻与通过走行轨中的电流无关，其阻值取决于轨枕和轨道紧固件的类型、轨枕下面的垫层、污染程度、气象条件。也就是说，与走行轨流人大地的杂散电流与道床类型、轨枕和轨道紧固类型有关，并还随污染程度、气象条件的变化而变化。一、杂散电流的危害地铁中的杂散电流是一种有害的电流，会对地铁中的电气设备、设施的正常运行造成不同程度的影响，还会对隧道、道床的结构钢和附近的金属管线造成不同程度的危害。1．引起地铁附近建筑物结构钢筋、金属管线腐蚀地铁附近的地下金属体埋于地下，周围有电解质存在，在没有杂散电流通过时，这些金属体所承受的渗透压与溶解压通常会保持平衡状态，不会发生电化学腐蚀。但当这些金属体中流过杂散电流时，这些金属体所承受的渗透压与溶解压的平衡状态就会被打破，就要发生电化学腐蚀。在这些情况下，会有两种过程同时发生。如果城轨隧道、道床或其他建筑物的结构钢筋及附近的金属管线（如电缆、金属管件等）长期受到杂散电流的腐蚀，就会严重损坏地铁附近的各种结构钢筋和地下金属管线，破坏结构钢的强度，降低其使用寿命。2．使某些地铁设备无法正常工作。杂散电流若流入电气接地装置，将引起过高的接地电位，使某些设备无法正常工作，甚至会危及人身安全。3．给地铁的安全运营带来不利影响。若走行轨局部或整体对地的绝缘变差，则对大地的泄漏电流增大，地下杂散电流增大，会使钢轨电位发生变化，进而引起钢轨与框架之间的电位差发生变化。当钢轨与框架的电位差达到框架保护整定一段值时，可引起电压型框架保护报警；当钢轨与框架电位差达到或超过框架保护整定二段值时，根据比较情况，启动某一段延时后，如果电压信号一直达到或超过框架保护整定二段值时，就有可能引起牵引变电所的框架保护动作。无论是框架保护报警还是框架保护动作，都将给地铁牵引供电的安全带来不利影响，将直接威胁地铁的正常的运营。4．危及地铁乘客的安全。地铁钢轨除了作为牵引回流的通路与牵引变电所的负极相连外，还起屏蔽门框架保护作用而与屏蔽门相连。若走行轨某处或局部与大地间的绝缘比其他地方低，则该处的轨电位就会较低，而其他地方的轨电位会被抬高，造成部分地方的轨电位异常，甚至超过正常允许值。虽然在变电所内安装有轨电位限制装置，当走行轨的电位达到其整定值时，轨电位装置会强行将走行轨接地，以限制轨电位继续升高，但是这样的电位仍然会对乘客的安全构成威胁。二、杂散电流的防护杂散电流的防护有消极措施和积极措施之分，消极的防护措施主要包括在相关金属装置上添加绝缘材料或防腐金属，下面主要讨论积极的防护措施。1．杂散电流的防护应采取“以堵为主，以排为辅，防排结合，加强监测”的原则。以堵为主，就是隔离和控制所有可能的杂散电流泄漏途径，减少杂散电流进入地铁的主体结构、设备及相关设施；以排为辅，就是通过杂散电流的收集及排流系统，提供杂散电流返回至牵引变电所负母线的通路，防止其继续向本系统外泄漏，以减少腐蚀；加强监测，就是要有完备的杂散电流监测系统，监视、测量杂散电流的大小，为运营维护提供依据。2．降低回路电压，保持对地的良好绝缘在回流...
