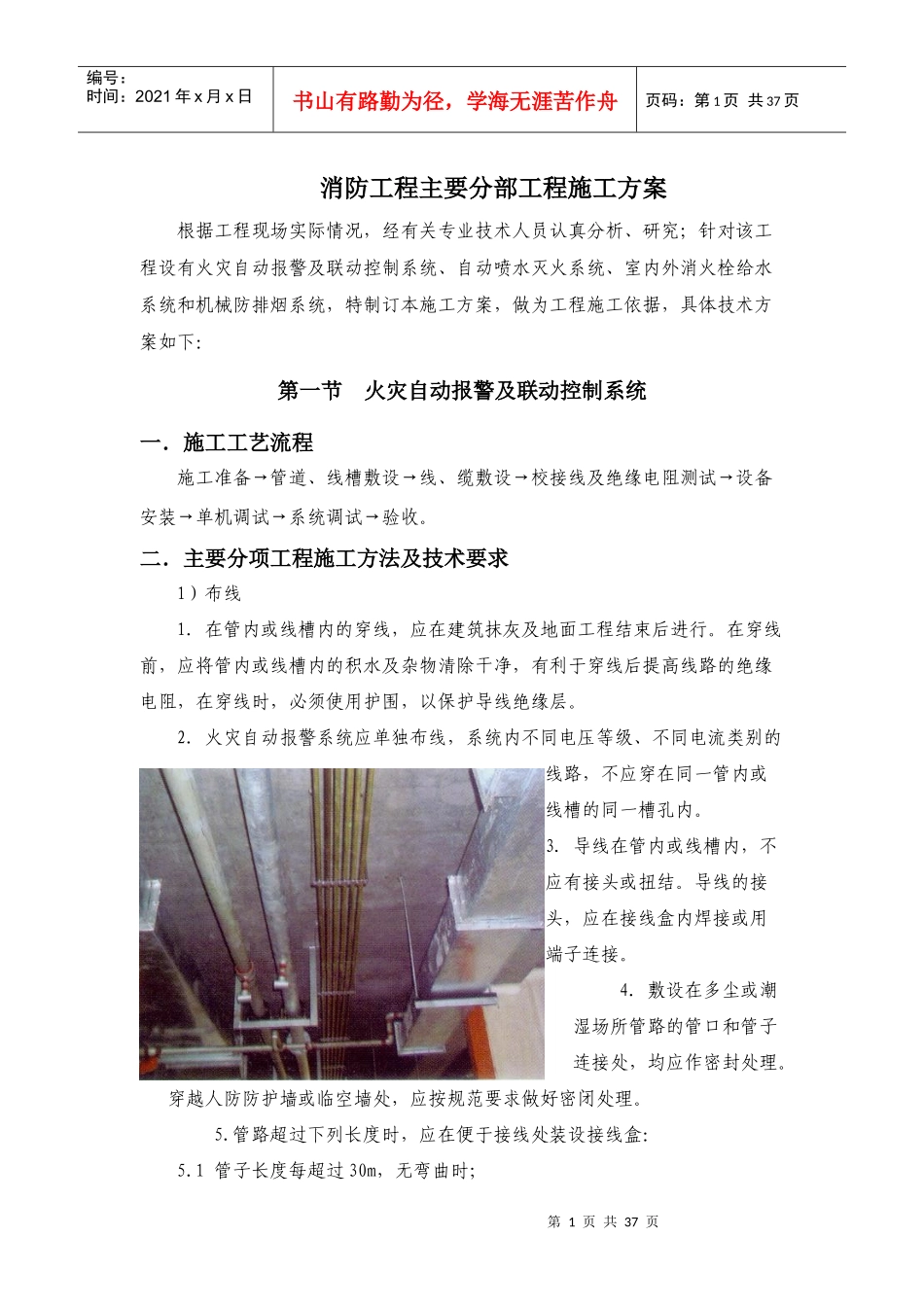

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页消防工程主要分部工程施工方案根据工程现场实际情况，经有关专业技术人员认真分析、研究；针对该工程设有火灾自动报警及联动控制系统、自动喷水灭火系统、室内外消火栓给水系统和机械防排烟系统，特制订本施工方案，做为工程施工依据，具体技术方案如下：第一节火灾自动报警及联动控制系统一．施工工艺流程施工准备→管道、线槽敷设→线、缆敷设→校接线及绝缘电阻测试→设备安装→单机调试→系统调试→验收。二．主要分项工程施工方法及技术要求1）布线1．在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。2．火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。3．导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。4.敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。5.管路超过下列长度时，应在便于接线处装设接线盒：5.1管子长度每超过30m，无弯曲时；第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页5.2管子长度每超过20m，有1个弯曲时；5.3管子长度每超过15m，有2个弯曲时；5.4管子长度每超过8m，有3个弯曲时。6.金属管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。7.线槽的直线段应每隔1.0~1.5m设置吊点或支点，在下列部位也应设置吊点或支点：7．1线槽始端、终端及接头处；7．2距接线盒0.2m处；7．3线槽走向改变或转角处，应采用防晃吊架。8.吊装线槽的吊杆直径，不应小于6mm。9.管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。10.火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。2）火灾探测器的安装1.点型火灾探测器的安装位置，应符合下列规定：1．1探测器至墙壁、梁边的水平距离，不应小于0.5m。1．2探测器周围0.5m内，不应有遮挡物。1．3探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。1．4在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。点型感温探测器的安装间距，不应超过10m；点型感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。1．5探测器宜水平安装，当必须倾斜安装时倾斜角不应大于45°。2.线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器，应符合第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页现行有关国家标准的规定。3.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。4.同一工程中的导线，应根据不同用途选不同颜色加以区分，相同用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色。5.探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。6.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。7.探测器的确认灯，应面向便于人员观察的主要入口方向。8.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘，防潮，防腐蚀措施。3)手动火灾报警按钮的安装1.手动火灾报警按钮，当安装在墙上时，其底边距地(楼)面高度宜为1.3～1.5m。2.手动火灾报警按钮，应安装牢固，并不得倾斜。3.手动火灾报警按钮的外接导线，应留有不小于15cm的余量，且在其端部应有明显标志。4)火灾报警控制器的安装1.火灾报警控制器（以下简称控制器）在墙上安装时，其底边距地（楼）面高度宜为1.3～1.5m；落地安装时,其底边...
