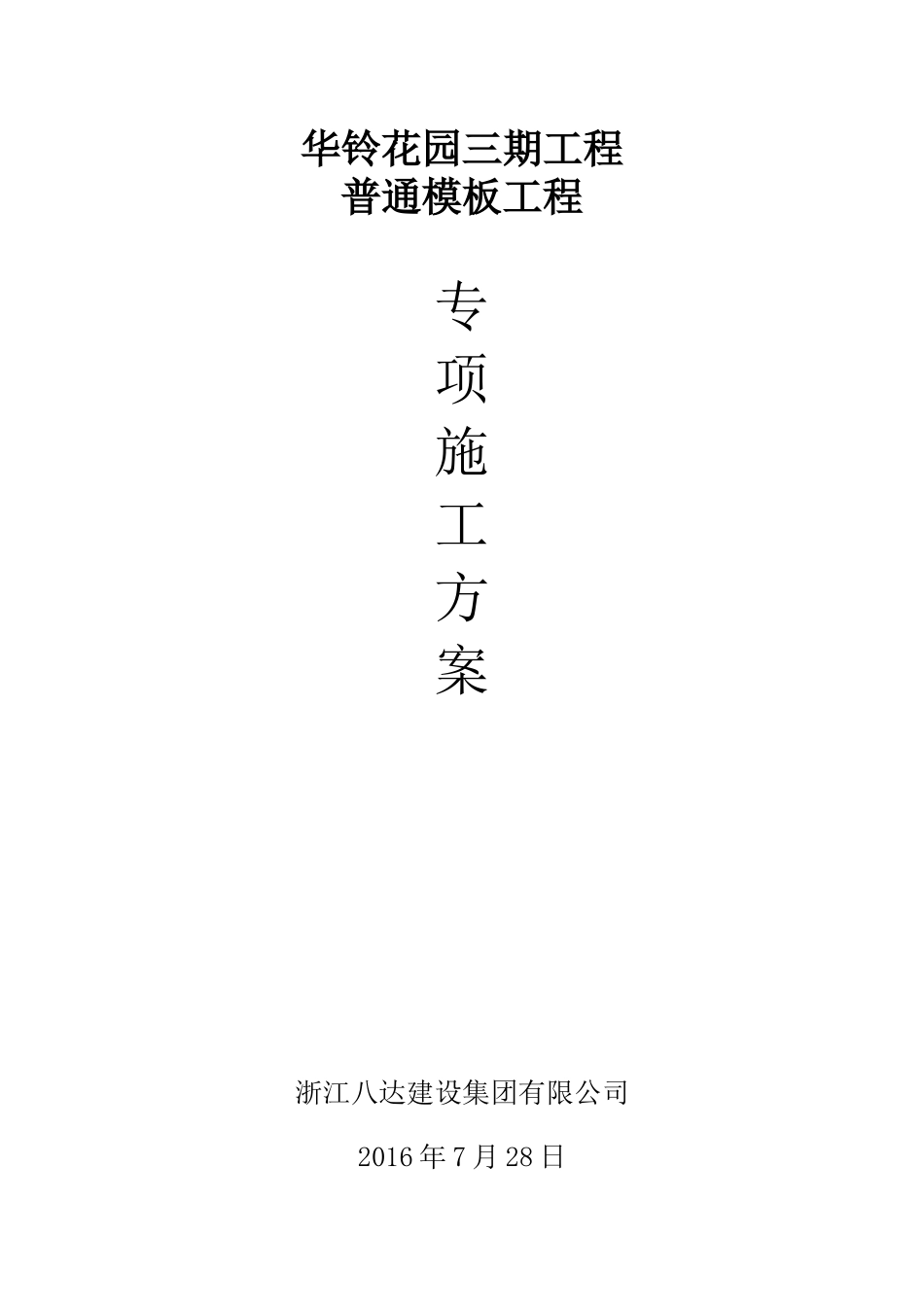

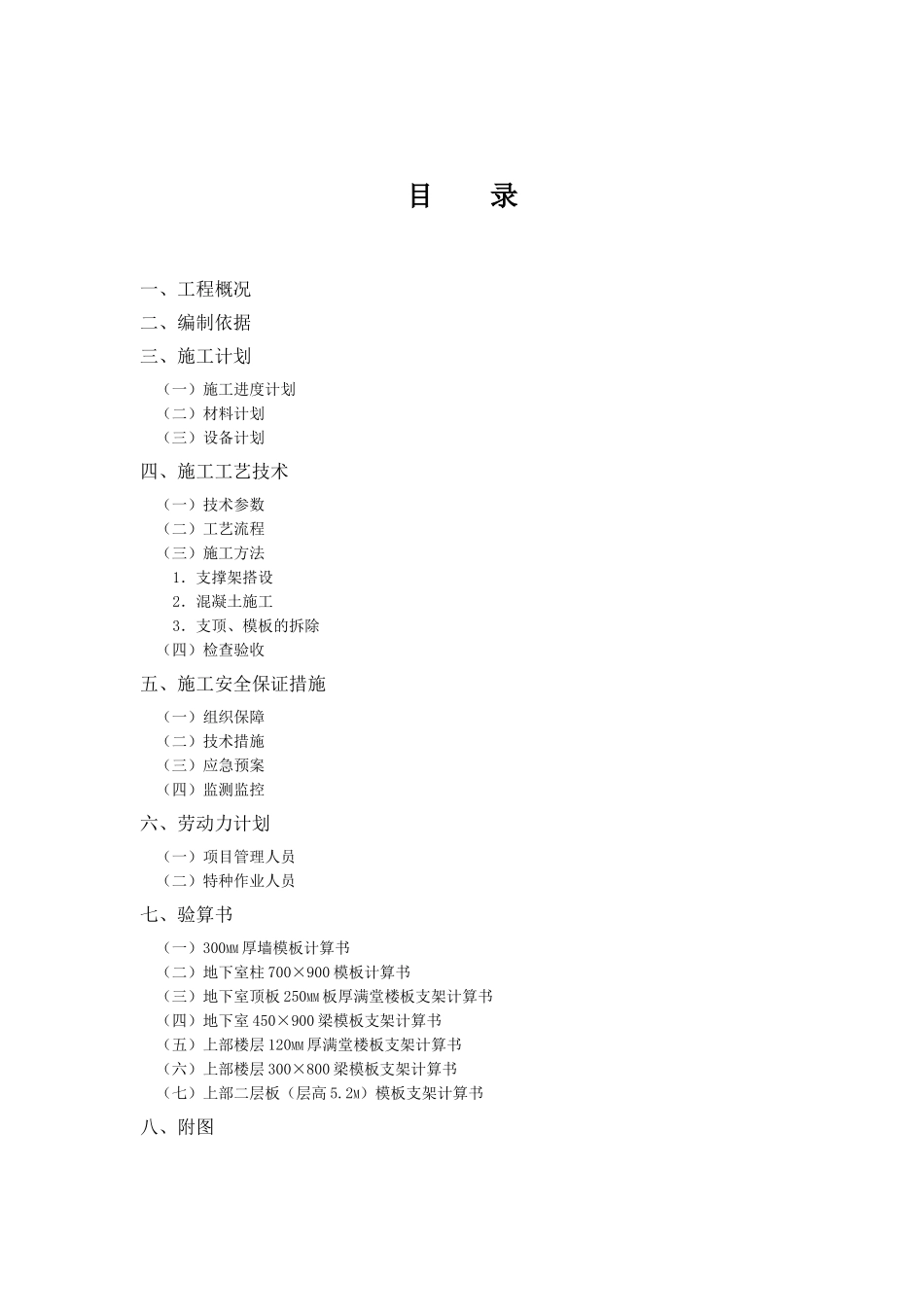

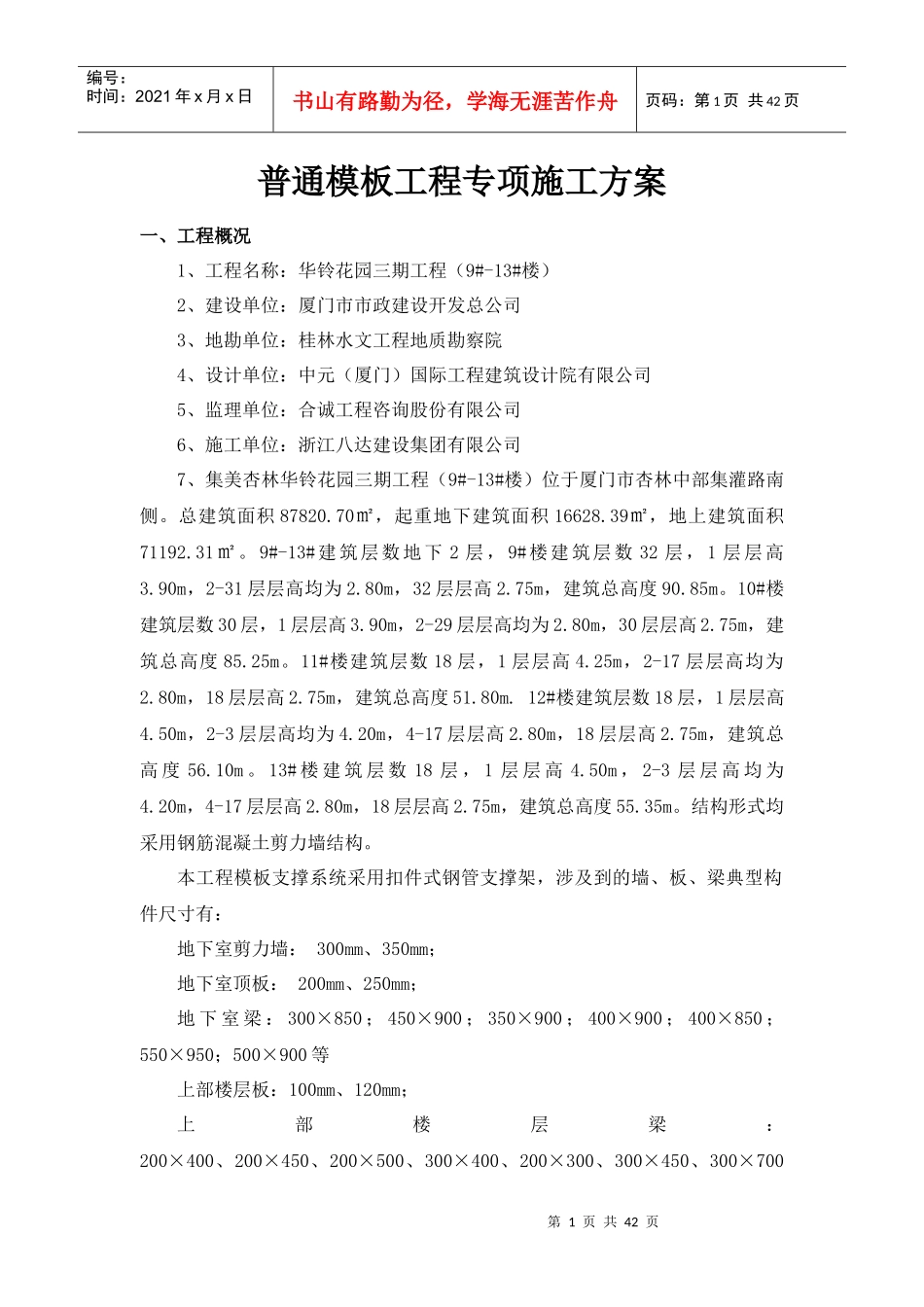

华铃花园三期工程普通模板工程专项施工方案浙江八达建设集团有限公司2016年7月28日目录一、工程概况二、编制依据三、施工计划（一）施工进度计划（二）材料计划（三）设备计划四、施工工艺技术（一）技术参数（二）工艺流程（三）施工方法1．支撑架搭设2．混凝土施工3．支顶、模板的拆除（四）检查验收五、施工安全保证措施（一）组织保障（二）技术措施（三）应急预案（四）监测监控六、劳动力计划（一）项目管理人员（二）特种作业人员七、验算书（一）300MM厚墙模板计算书（二）地下室柱700×900模板计算书（三）地下室顶板250MM板厚满堂楼板支架计算书（四）地下室450×900梁模板支架计算书（五）上部楼层120MM厚满堂楼板支架计算书（六）上部楼层300×800梁模板支架计算书（七）上部二层板（层高5.2M）模板支架计算书八、附图第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页普通模板工程专项施工方案一、工程概况1、工程名称：华铃花园三期工程（9#-13#楼）2、建设单位：厦门市市政建设开发总公司3、地勘单位：桂林水文工程地质勘察院4、设计单位：中元（厦门）国际工程建筑设计院有限公司5、监理单位：合诚工程咨询股份有限公司6、施工单位：浙江八达建设集团有限公司7、集美杏林华铃花园三期工程（9#-13#楼）位于厦门市杏林中部集灌路南侧。总建筑面积87820.70㎡，起重地下建筑面积16628.39㎡，地上建筑面积71192.31㎡。9#-13#建筑层数地下2层，9#楼建筑层数32层，1层层高3.90m，2-31层层高均为2.80m，32层层高2.75m，建筑总高度90.85m。10#楼建筑层数30层，1层层高3.90m，2-29层层高均为2.80m，30层层高2.75m，建筑总高度85.25m。11#楼建筑层数18层，1层层高4.25m，2-17层层高均为2.80m，18层层高2.75m，建筑总高度51.80m.12#楼建筑层数18层，1层层高4.50m，2-3层层高均为4.20m，4-17层层高2.80m，18层层高2.75m，建筑总高度56.10m。13#楼建筑层数18层，1层层高4.50m，2-3层层高均为4.20m，4-17层层高2.80m，18层层高2.75m，建筑总高度55.35m。结构形式均采用钢筋混凝土剪力墙结构。本工程模板支撑系统采用扣件式钢管支撑架，涉及到的墙、板、梁典型构件尺寸有：地下室剪力墙：300mm、350mm；地下室顶板：200mm、250mm；地下室梁：300×850；450×900；350×900；400×900；400×850；550×950；500×900等上部楼层板：100mm、120mm；上部楼层梁：200×400、200×450、200×500、300×400、200×300、300×450、300×700第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页、300×800等。本工程地下室层高3.90m，上部主体一层结构层高为5.2m，2-3层层高为2.80m、4.20m，屋面层层高为2.75m，其余层层高均为2.80m。验算时取典型情况进行计算，其它构件模板支撑参照典型构件适当调整后进行布置。需要验算的构件分别为：350mm厚剪力墙、地下室采用扣件式钢管支撑架分别计算构件：地下室250mm厚板、地下室550×950梁。上部主体结构均采用扣件式钢管支撑架分别计算构件120mm厚板、上部楼层300×800梁。扣件式钢管支撑架验算构件大致情况如下表：构件验算尺寸代表构件横距纵距步距备注地下室剪力墙300mm300mm、350mm采用M12对拉螺杆，断面跨度方向间距600mm，断面高度7道。内外龙骨采用方钢管50×50×3.5mm地下室柱700×900600×600、600×700、500×500、700×700、700×900采用M12对拉螺杆加固，断面跨度方向约170mm设置一道。地下室顶板250mm180mm、200mm、250mm110011001650梁顶托采用双方钢管50×50×3.5mm，次楞采用方钢管50×50×3.5mm，间距300mm地下室梁450×900350×900；400×900；55016502道顶托受力，采用双方钢管:50×50×3.5mm，次楞采用方钢管50×50×3.5mm三条，超过300×700设一道对拉螺杆上部二层楼板120mm120mm110011001650梁顶托采用双方钢管50×50×3.5mm，次楞采用方钢管50×50×3.5mm，间距400mm上部楼板120mm100mm、120mm120012001800梁顶托采用双方钢管50×50×3.5mm，次楞采用方钢管50×50×3.5mm，间距400mm上部梁300×800200×400、200×450、300×400、200×300...
