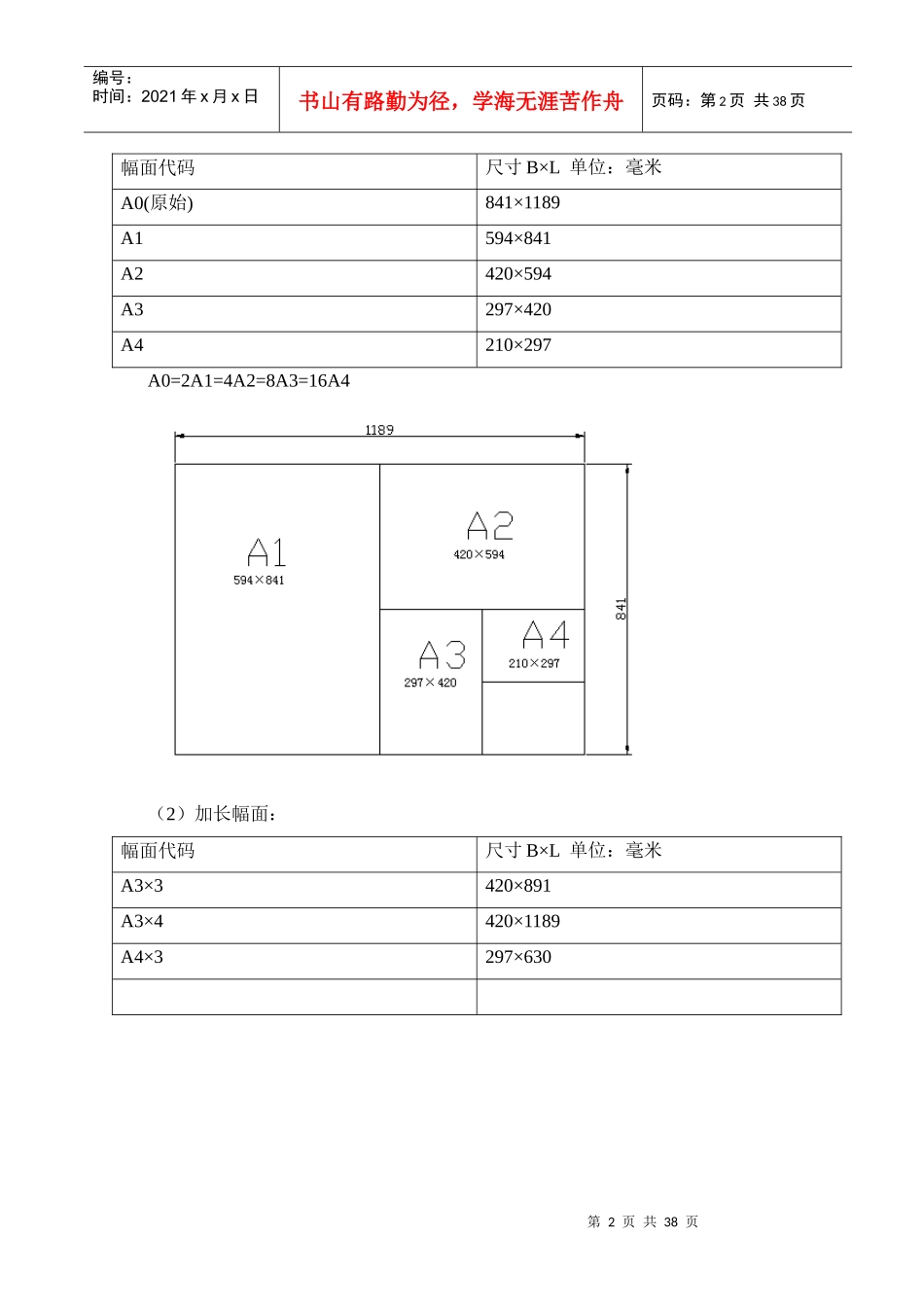

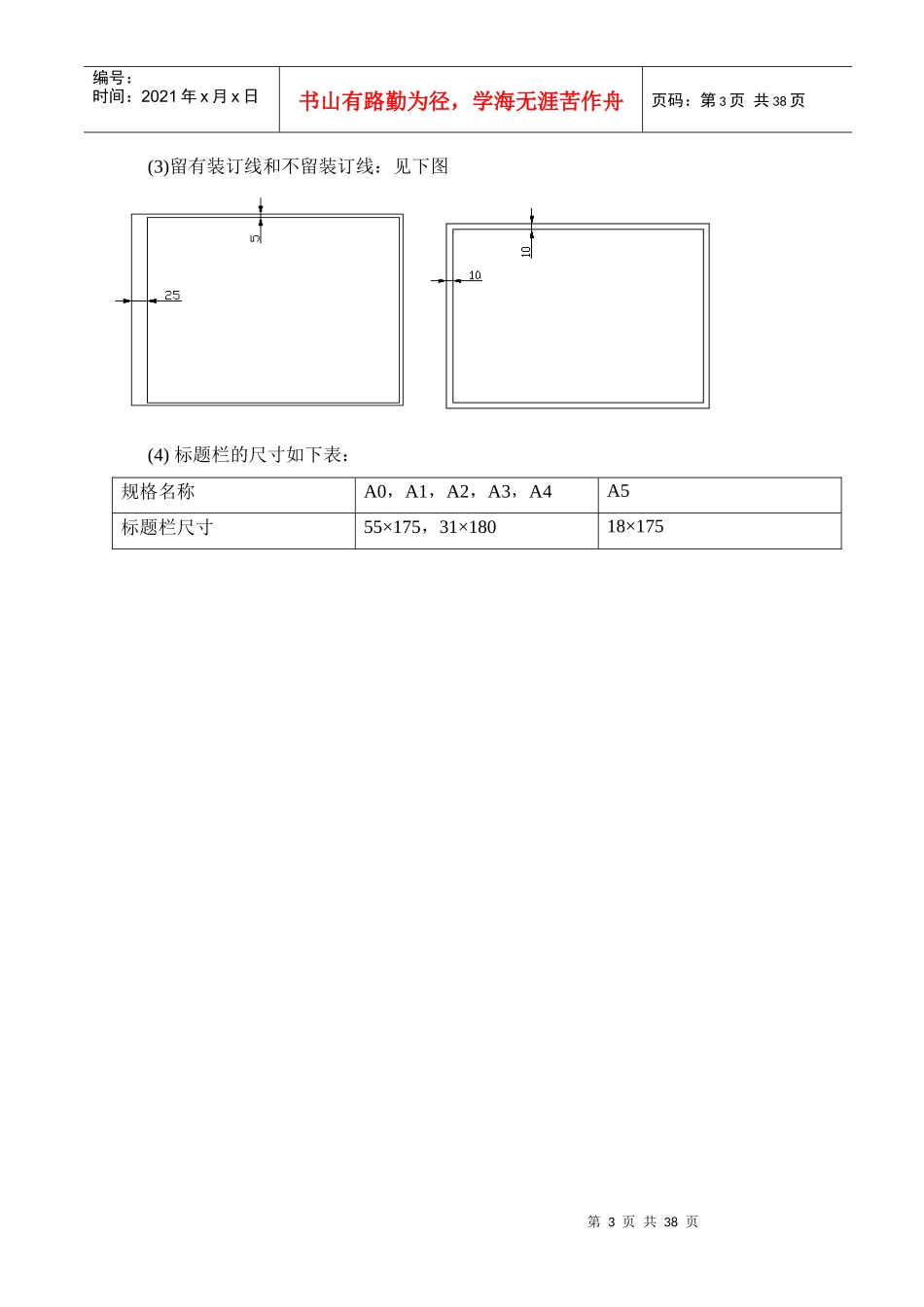

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页第2章AutoCAD2010绘图环境设置教学目标：了解工程绘图的图纸大小掌握设置绘图单位和图形界限的方法理解笛卡儿坐标和用户坐标，直角坐标和极坐标的区别学会设置图层及设置线形和颜色理解命令执行方式理解不同的精确辅助绘图模式及其作用教学难点与重点：掌握设置绘图单位和图形界限的方法；掌握几种坐标方式；学会设置图层及线型的方法及精确辅助绘图模式。如同传统手工制图一样，在绘图之前，需要行准备图纸、尺、笔等工具，同样计算机绘图在绘图前也应先设置好绘图的相关环境。2.1设置图纸大小和单位2.1.1图纸幅面进行绘图时，需要一定的幅面的图纸，这在中华人民共和国标准《技术制图与机械制图》都有详细的规定。1、图纸幅面分为基本幅面和加长幅面。如下图（1）图纸幅面：根据我国的国家标准（GB）工程制图标准，A系列图纸规格如下：第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页幅面代码尺寸B×L单位：毫米A0(原始)841×1189A1594×841A2420×594A3297×420A4210×297A0=2A1=4A2=8A3=16A4（2）加长幅面：幅面代码尺寸B×L单位：毫米A3×3420×891A3×4420×1189A4×3297×630第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页(3)留有装订线和不留装订线：见下图(4)标题栏的尺寸如下表：规格名称A0，A1，A2，A3，A4A5标题栏尺寸55×175，31×18018×175第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页2、设置图纸尺寸在AutoCAD中进行设计和绘图的工作环境是一个无限大的空间（即模型空间），它是一个绘图的窗口。设置图形界限是将所绘制的图形布置在这个区域之内。图纸的尺寸就是绘图区，即图形设置所控制的区域，图形界限。设置步骤：（1）命令行中输入：limits（或“格式/图形界线”）重新设置模型空间界限系统提示：（2）“指定左下角或［开（ON）/关(OFF)：若设置为ON则绘图范围仅限于图形界限之内，超出范围则不接受。若指定图形左下角，则输入X、Y坐标。通常按回车键，使用默认值（0，0）（3）“指定右上角”：如设置范围为A3图纸，则左下角是（0，0），右上角是（420，297）。（4）选择“视图”/“缩放”/“全部”。屏幕即显示用户所指定的范围。操作练习1：1、绘制一张A3的图纸。（带有装订线）2、绘制如简易的标题栏(在A3图纸的右下角绘制，留有装订线)：操作提示：1、绘制标题栏的外框：用矩形工具，第一点为415，5第二点@180，32。2、用偏移命令，将水平线依次偏移8。3、用偏移命令，将垂直线依次偏移30，60，30。4、用修剪命令，删除多余的线段。第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页5、填写标题栏的文字：新建一个字体样式用来显示文字。“绘图”/“文字”/“单行文字”输入文字。2.1.2设置绘图单位工作区：即为绘图区。绘图时，需要首先建立一个工作区，包括度量系统、图纸尺寸以及想用的比例等的确定。AutoCAD2010可以对度量单位进行更多的设置。在AutoCAD2010中可以设置绘图使用的长度单位、角度单位及单位的显示格式和度。由于设计单位、项目的不同，同时有不同的度量系统，如英制、米制、工程单位制和建筑单位制等，因此在工作区的建立中，首要的是选择用户需要的单位制。绘图单位的设置打开“图形单位”对话框：“格式”/“单位”。可设置“长度”：设置长度测量单位类型和测量的精度。缺省为小数，精确度是小数后4位。“角度”：设置角度测量单位类型、测量的精度和测量的正方向。其中十进制数一般用于平面图的绘制，为缺省方式。“拖放比例”：设置缩放拖放内容的单位。第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页2.2坐标系与坐标在使用AutoCAD进行绘图时，比如要定位一点，可以通过用鼠标拾取的方法定位点，这种方法简单快捷，但是很难精确地位点的位置，用坐标系统就可以精确地...
