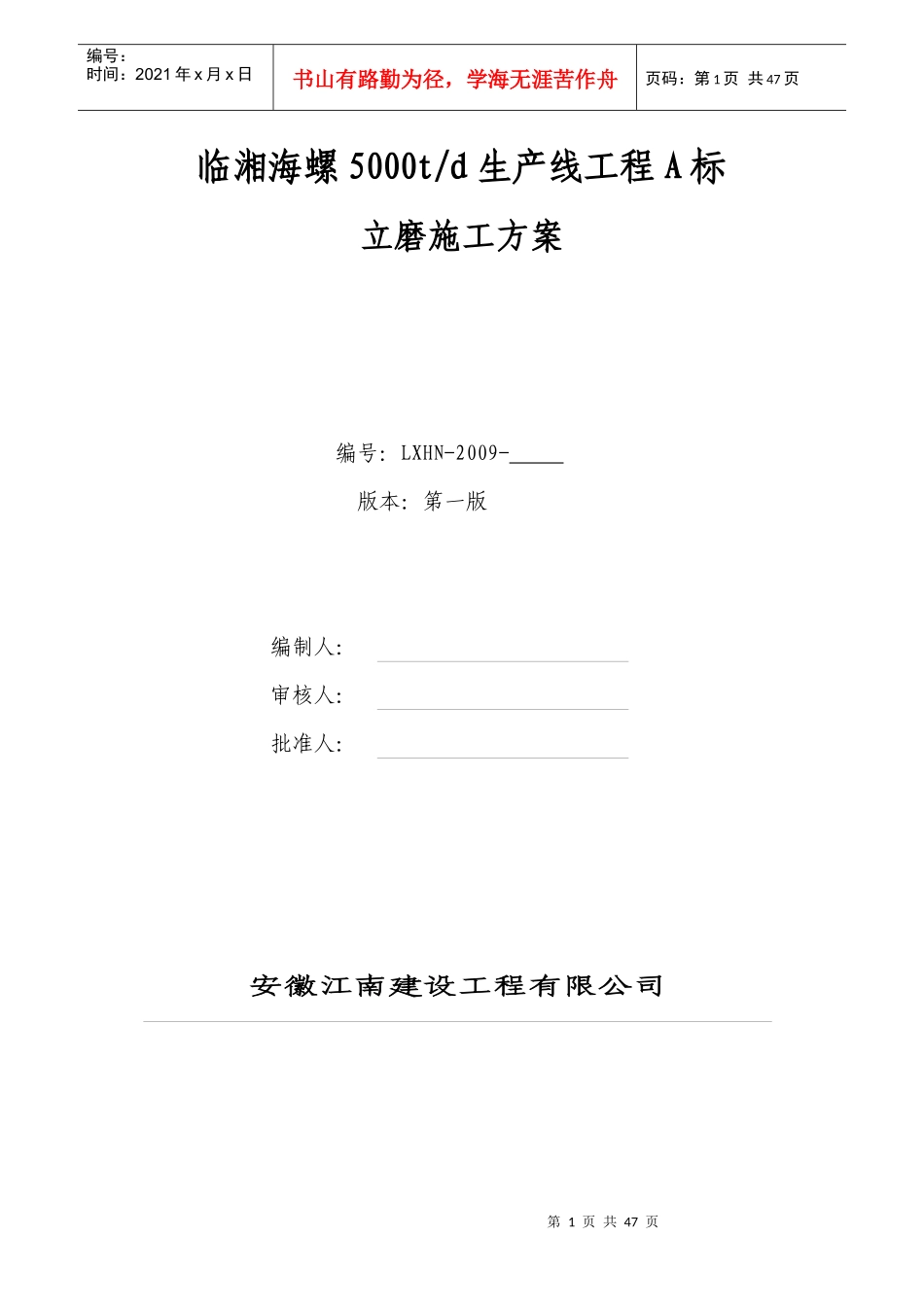

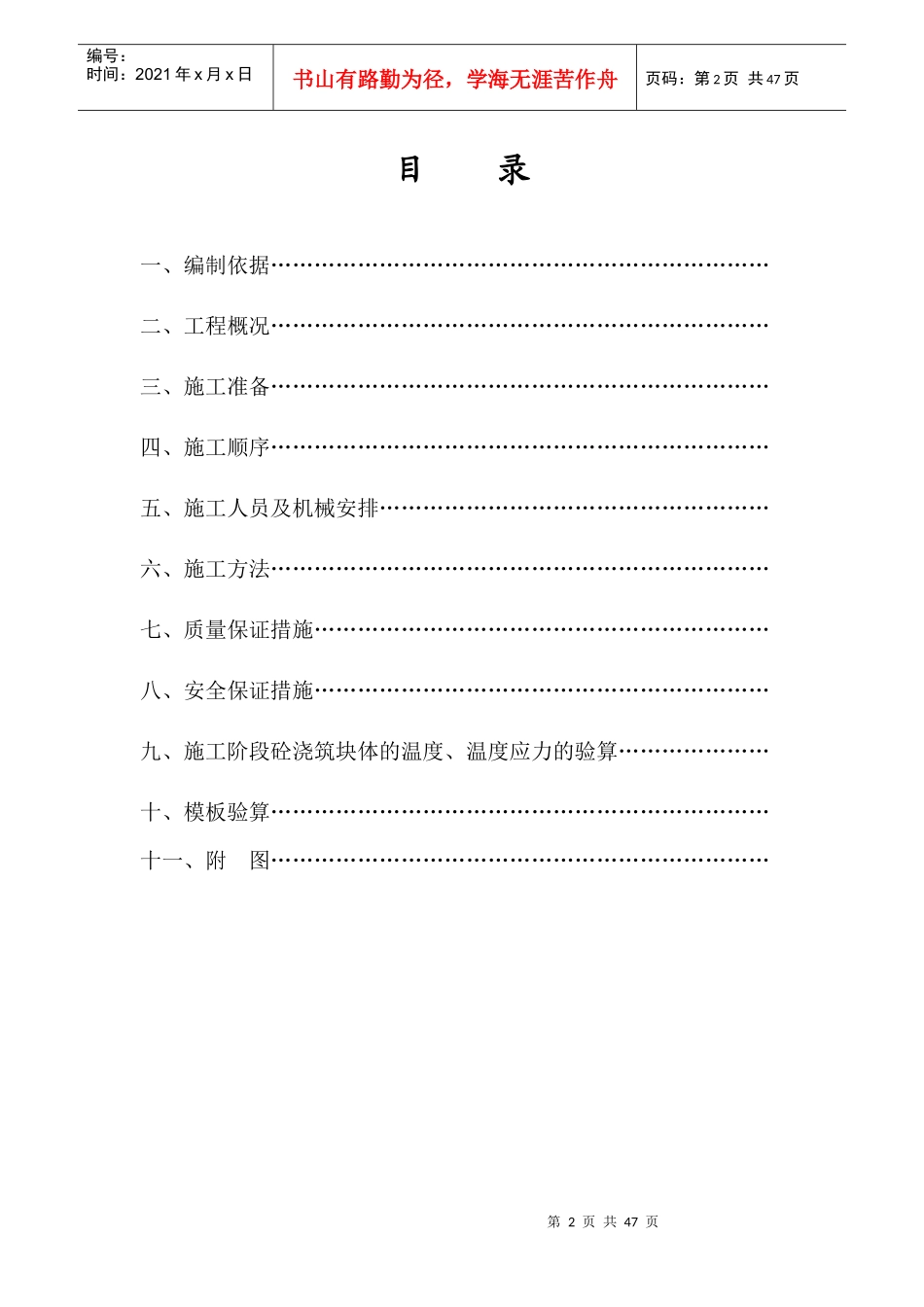

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页临湘海螺5000t/d生产线工程A标立磨施工方案编号：LXHN-2009-版本：第一版编制人：审核人：批准人：安徽江南建设工程有限公司第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页目录一、编制依据……………………………………………………………二、工程概况……………………………………………………………三、施工准备……………………………………………………………四、施工顺序……………………………………………………………五、施工人员及机械安排………………………………………………六、施工方法……………………………………………………………七、质量保证措施………………………………………………………八、安全保证措施………………………………………………………九、施工阶段砼浇筑块体的温度、温度应力的验算…………………十、模板验算……………………………………………………………十一、附图……………………………………………………………第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页一、编制依据1．1临湘海螺水泥有限公司5000t/d熟料水泥生产线工程《原料粉磨－CK磨部分C94－03S－01～07施工蓝图》。1．2现行国家建筑施工及验收规范、规程及标准。1．3国家质量安全、文明施工规定。1．4岩土工程勘察报告。1．5结合本公司以往施工经验总结。二、工程概况临湘5000t/d水泥熟料生产线位于临湘市白云镇灰山村，CK磨基础±0.00相对绝对标高77.00米，基底标高为－6.5米，基础顶标高＋0.3m，基础尺寸为19.6×13.662米，砼等级为C30，基础砼量1500m3。磨机基础以第6层白云质灰岩作为基础持力层，地基承载力特征值fsk=6000kpa，超深部分用C15毛石砼垫至设计标高（每边宽出200mm）,基础有10个350×350深2600mm方孔与12个250×250深1000mm方孔。立磨螺栓组采用砼框架进行支撑，基础外围采用100mm厚聚苯乙烯泡沫塑料（容重41kg/m3,压缩10%时抗压强度大于0.2Mpa）隔板带及大于500宽的级配砂石回填作为减振层。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页本工程重点：大体积砼的浇筑、预埋螺栓的精确度、深基坑土方开挖。三、施工准备1、材料水泥：选用海螺牌PC32.5级水泥（800T）碎石：级配良好的粗骨料（1600T）砂：中砂（700T）水：自来水掺合物：减水剂（6T）胶合板：δ=16mm（915mm×1830mm）草袋：400条方木：60×80mm脚手板：钢管：φ48×3.5mm扣件：若干只洞口模盒及预埋件制作好，编号分类摆放2、作业条件（1）施工前要对相关管理人员及班组进行详细交底。（2）浇筑砼前检查各种准备情况，如：各种材料供应是否满足连续浇灌的需要；配料机、输送泵、振动棒等是否正常工作。（3）劳动力安排要能满足连续施工作业。（4）模板、钢筋、预埋件和预埋孔洞等均按设计要求施工完毕，并经隐蔽验收检查。。（5）检查相应的水、电，防止施工时水、电中断，夜间施工要准备充足的照明设施。四、施工顺序第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页土方开挖▽-3.00～▽-6.600～设计要求的岩层→地基钎探→超深砼填充→基础下部钢筋网片→固定螺栓组框架施工→预埋螺栓组件→加强钢筋焊接→孔洞模板固定架及钢筋固定骨架的焊接→侧面钢筋网片→侧模的安装→封顶面钢筋网片→浇筑砼→养护保温→拆模施工减振层→原坑回填→＋0.3m以上结构施工→交安→二次浇注五、施工人员及机械安排立磨施工劳动力组织表工作地点工种人数工作内容钢筋工20钢筋绑扎、钢筋、配合电焊工焊接钢筋，木工20检查模板系统，组装、收分模板、安装埋件、调整标高、查水平、校中心、填记录表。砼工24浇筑砼，找平、收光普工12配合各工种,砼养护电焊工2焊接预埋件、加固。电工2照明、通讯、电动电源安装及检修。管理人员5施工管理、技术处理、劳动力组织及调配，质量检查、记录、施工汇报，检查岗位责任...
