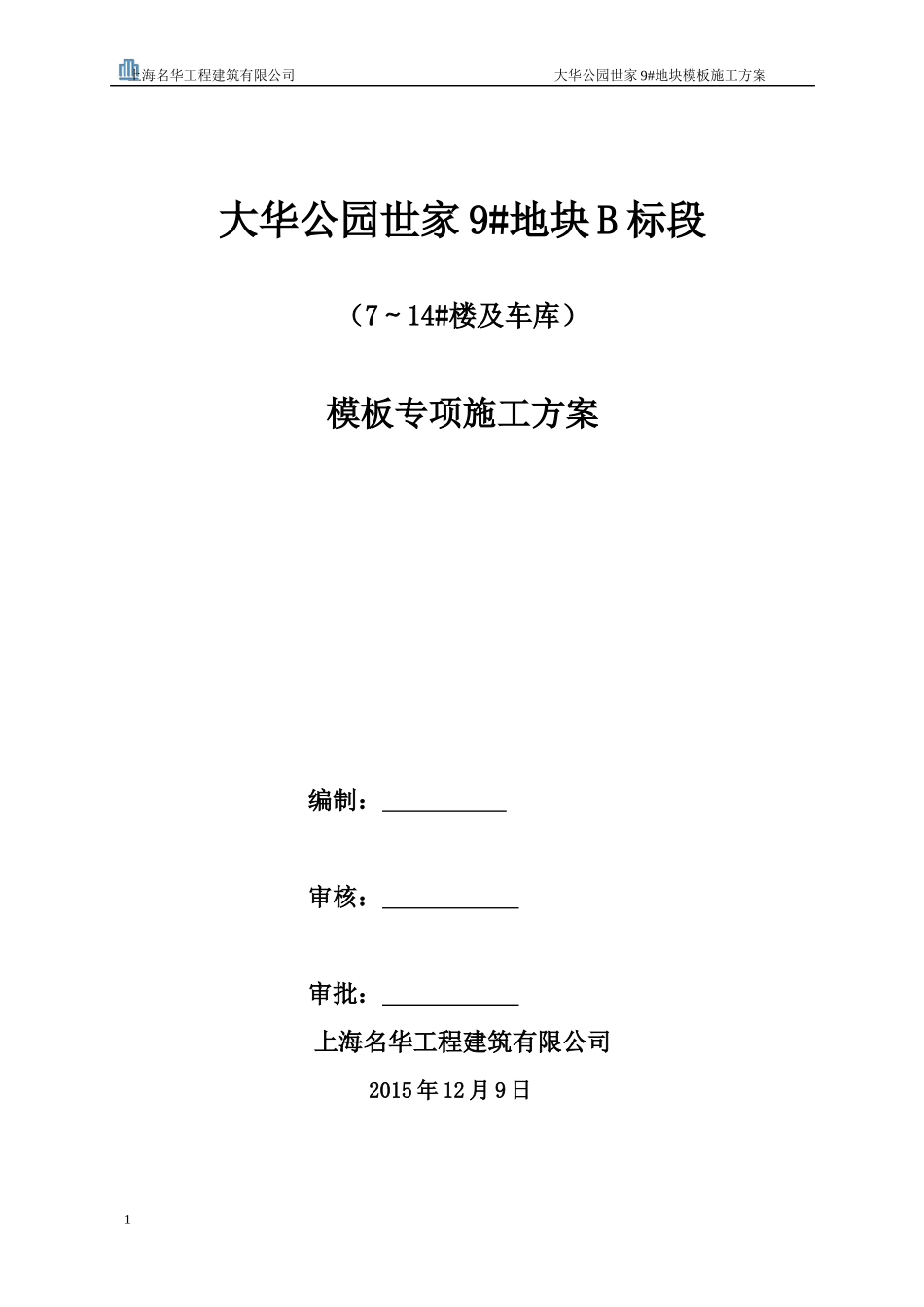

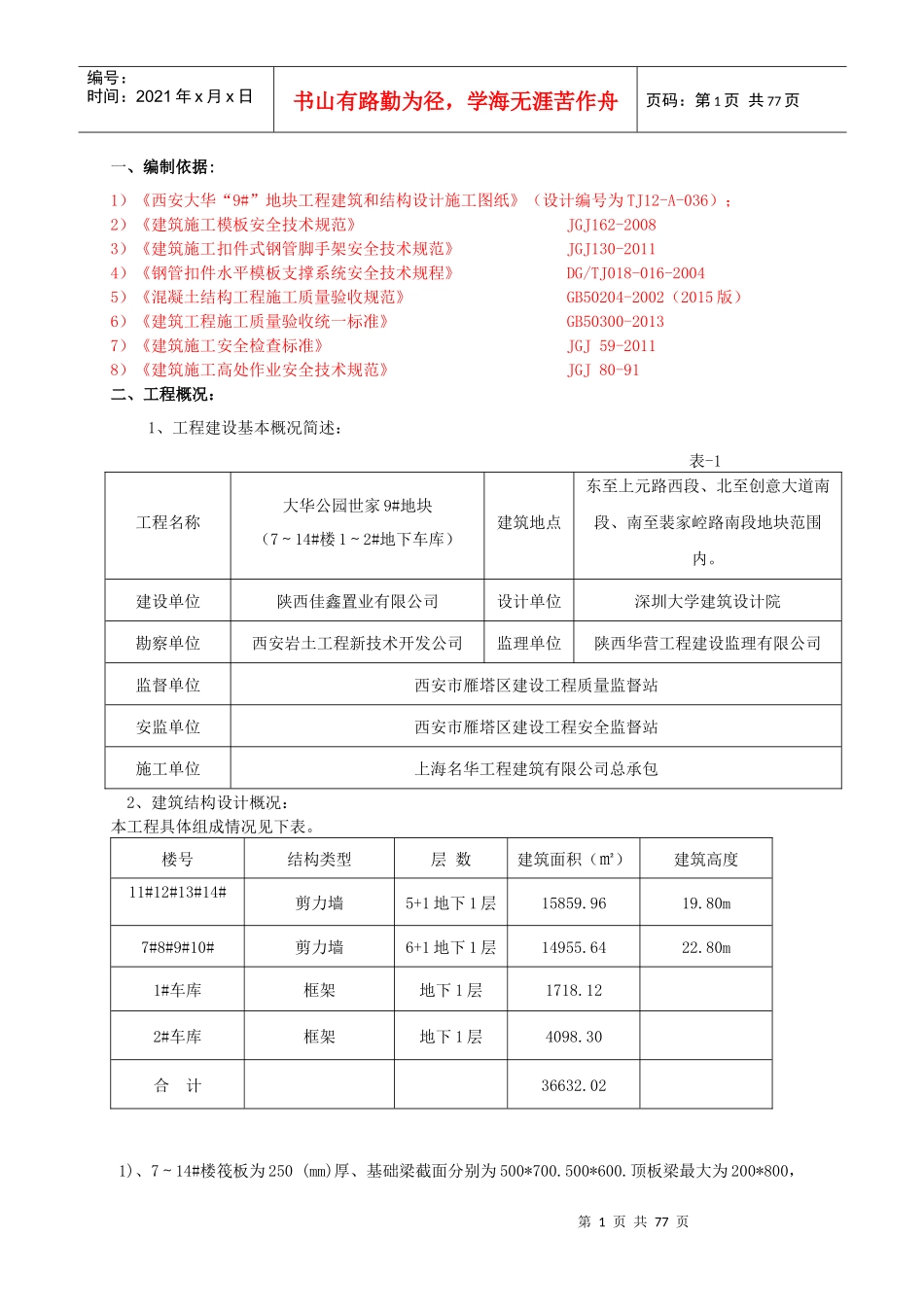

1上海名华工程建筑有限公司大华公园世家9#地块模板施工方案大华公园世家9#地块B标段（7～14#楼及车库）模板专项施工方案编制：审核：审批：上海名华工程建筑有限公司2015年12月9日21上海名华工程建筑有限公司大华公园世家9#地块模板施工方案目录1、编制依据…………………………………………………………………………12、工程概况…………………………………………………………………………13、施工准备…………………………………………………………………………24、模板设计安装……………………………………………………………………45、模板的装拆与维护………………………………………………………………116、技术控制措施及安装标准………………………………………………………147、施工管理措施……………………………………………………………………168、施工安全保证措施………………………………………………………………179、模板计算书………………………………………………………………………18第1页共77页2编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共77页一、编制依据:1）《西安大华“9#”地块工程建筑和结构设计施工图纸》（设计编号为TJ12-A-036）；2）《建筑施工模板安全技术规范》JGJ162-20083）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114）《钢管扣件水平模板支撑系统安全技术规程》DG/TJ018-016-20045）《混凝土结构工程施工质量验收规范》GB50204-2002（2015版）6）《建筑工程施工质量验收统一标准》GB50300-20137）《建筑施工安全检查标准》JGJ59-20118）《建筑施工高处作业安全技术规范》JGJ80-91二、工程概况：1、工程建设基本概况简述：表-1工程名称大华公园世家9#地块（7～14#楼1～2#地下车库）建筑地点东至上元路西段、北至创意大道南段、南至裴家崆路南段地块范围内。建设单位陕西佳鑫置业有限公司设计单位深圳大学建筑设计院勘察单位西安岩土工程新技术开发公司监理单位陕西华营工程建设监理有限公司监督单位西安市雁塔区建设工程质量监督站安监单位西安市雁塔区建设工程安全监督站施工单位上海名华工程建筑有限公司总承包2、建筑结构设计概况：本工程具体组成情况见下表。楼号结构类型层数建筑面积（㎡）建筑高度11#12#13#14#剪力墙5+1地下1层15859.9619.80m7#8#9#10#剪力墙6+1地下1层14955.6422.80m1#车库框架地下1层1718.122#车库框架地下1层4098.30合计36632.021)、7～14#楼筏板为250(mm)厚、基础梁截面分别为500*700.500*600.顶板梁最大为200*800，第2页共77页第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共77页一般为200*400，200*500.一层顶板厚度分别为180.160.地下一层层高分别为5.10m.4.80m.4.30m.3.80m.顶板梁最大为250*500，2）、1.2#车库为承台基础筏板为250厚、基础条基梁截面最大为600*550，基础墙外300厚,层高4.25m，顶板梁最大为400*900一般为350*600，框架柱最大为400*700，500*500顶板厚度160，180。3）、正负零以上，层高均为3.00m夹层均为3.10m（各楼基本一样）一层有墙厚250mm、200mm，一层以上有墙厚200mm，计算按墙最厚计算。板厚分别为120mm.110mm、100mm，计算按板最厚计算。梁最大为200*800mm、200*500mm、200*400mm，计算按最大截面200*800mm。3、结构设计砼强度等级的划分：垫层基础墙、连梁墙、连梁.板二次结构7～14#楼C15C30P6正负零以下C30（地下室外墙P6）正负零以上均C30C251～2#车库C15C30P6（地下挡土墙P6）(C30)（车库楼面板P6）(C30)C25三、施工准备1、技术准备：1）、组织施工员、质量员、木工工长等熟悉施工图纸，针对本工程结构设计的特点，共同研究配模方案，及时进行模板的设计和模板方案的编制工作，学习《砼结构工程施工质量验收规范》、《建筑安装分项工程施工工艺规程》，及时编制加工定货计划及材料机具计划，认真做好施工技术交底工作。2）、施工班组长必须了解模板设计意图，对现场加工的模板进行翻样工作，组织有关施工人员核实每块模板的几何尺寸及质量标准是否满足结构施工的要求，对每块模板进行编号，使模板得到更...
