建设工程检测见证取样员手册11VIP免费

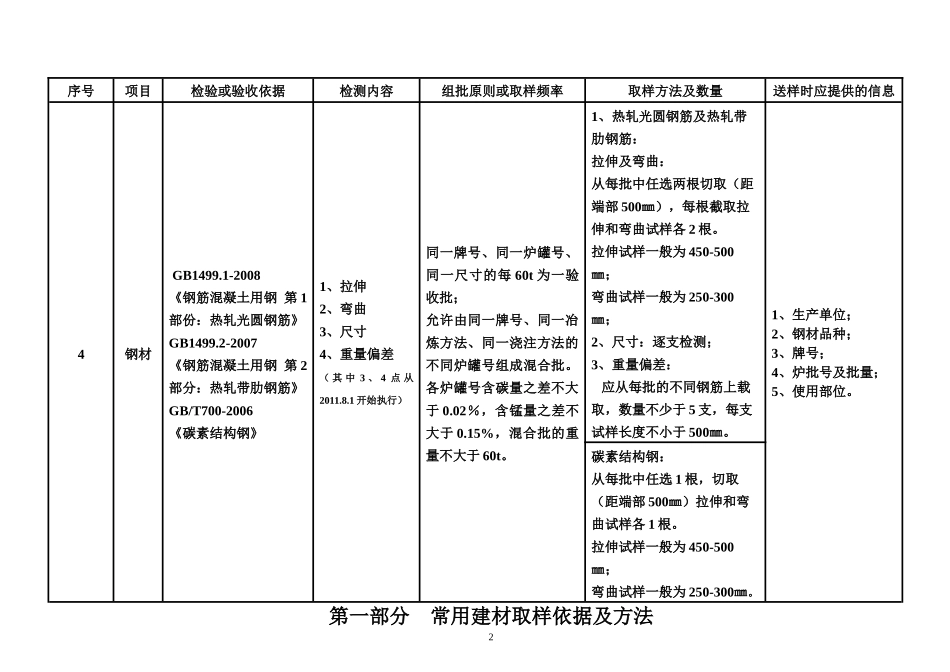

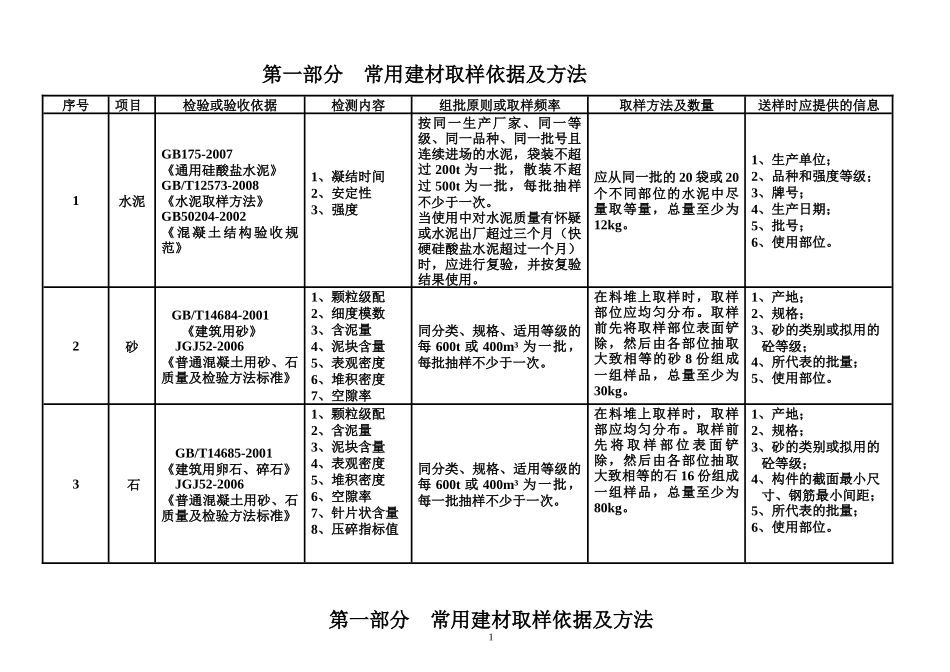

建设工程检测见证取样员手册广西建设工程质量安全监督总站二O一一年三月0第一部分常用建材取样依据及方法第一部分常用建材取样依据及方法序号项目检验或验收依据检测内容组批原则或取样频率取样方法及数量送样时应提供的信息1水泥GB175-2007《通用硅酸盐水泥》GB/T12573-2008《水泥取样方法》GB50204-2002《混凝土结构验收规范》1、凝结时间2、安定性3、强度按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。当使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。应从同一批的20袋或20个不同部位的水泥中尽量取等量，总量至少为12kg。1、生产单位；2、品种和强度等级；3、牌号；4、生产日期；5、批号；6、使用部位。2砂GB/T14684-2001《建筑用砂》JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》1、颗粒级配2、细度模数3、含泥量4、泥块含量5、表观密度6、堆积密度7、空隙率同分类、规格、适用等级的每600t或400m³为一批，每批抽样不少于一次。在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表面铲除，然后由各部位抽取大致相等的砂8份组成一组样品，总量至少为30kg。1、产地；2、规格；3、砂的类别或拟用的砼等级；4、所代表的批量；5、使用部位。3石GB/T14685-2001《建筑用卵石、碎石》JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》1、颗粒级配2、含泥量3、泥块含量4、表观密度5、堆积密度6、空隙率7、针片状含量8、压碎指标值同分类、规格、适用等级的每600t或400m³为一批，每一批抽样不少于一次。在料堆上取样时，取样部应均匀分布。取样前先将取样部位表面铲除，然后由各部位抽取大致相等的石16份组成一组样品，总量至少为80kg。1、产地；2、规格；3、砂的类别或拟用的砼等级；4、构件的截面最小尺寸、钢筋最小间距；5、所代表的批量；6、使用部位。1第一部分常用建材取样依据及方法序号项目检验或验收依据检测内容组批原则或取样频率取样方法及数量送样时应提供的信息4钢材GB1499.1-2008《钢筋混凝土用钢第1部份：热轧光圆钢筋》GB1499.2-2007《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB/T700-2006《碳素结构钢》1、拉伸2、弯曲3、尺寸4、重量偏差（其中3、4点从2011.8.1开始执行）同一牌号、同一炉罐号、同一尺寸的每60t为一验收批；允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。各炉罐号含碳量之差不大于0.02％，含锰量之差不大于0.15%，混合批的重量不大于60t。1、热轧光圆钢筋及热轧带肋钢筋：拉伸及弯曲：从每批中任选两根切取（距端部500㎜），每根截取拉伸和弯曲试样各2根。拉伸试样一般为450-500㎜；弯曲试样一般为250-300㎜；2、尺寸：逐支检测；3、重量偏差：应从每批的不同钢筋上载取，数量不少于5支，每支试样长度不小于500㎜。1、生产单位；2、钢材品种；3、牌号；4、炉批号及批量；5、使用部位。碳素结构钢：从每批中任选1根，切取（距端部500㎜）拉伸和弯曲试样各1根。拉伸试样一般为450-500㎜；弯曲试样一般为250-300㎜。2第一部分常用建材取样依据及方法序号项目检验或验收依据检测内容组批原则或取样频率取样方法及数量送样时应提供的信息5钢材焊接JGJ18-2003《钢筋焊接及验收规程》1、拉伸试验2、弯曲试验闪光对焊：在同一台班风，由同一焊工完成的300个同牌号、同直径钢筋焊接接头作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算，累计仍不足300个接头，应按一批计算。从每批接头中随机切取6个接头，其中3个做拉伸试验，3个做弯曲试验；拉伸试样的长度一般为:450-500㎜;弯曲试样的长度一般为：300-350㎜。1、生产单位；2、钢材品种；3、牌号；4、焊接种类；5、焊工姓名及证号；6、代表数量；7、使用部位。电弧焊接头：在现浇混凝土结构中，应以300个同牌号、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号、同型式接头作为一批。从每批接头中随机切取3个接头做拉伸试验：拉伸试样的长度一般为：500-550㎜。电渣压力焊：...
