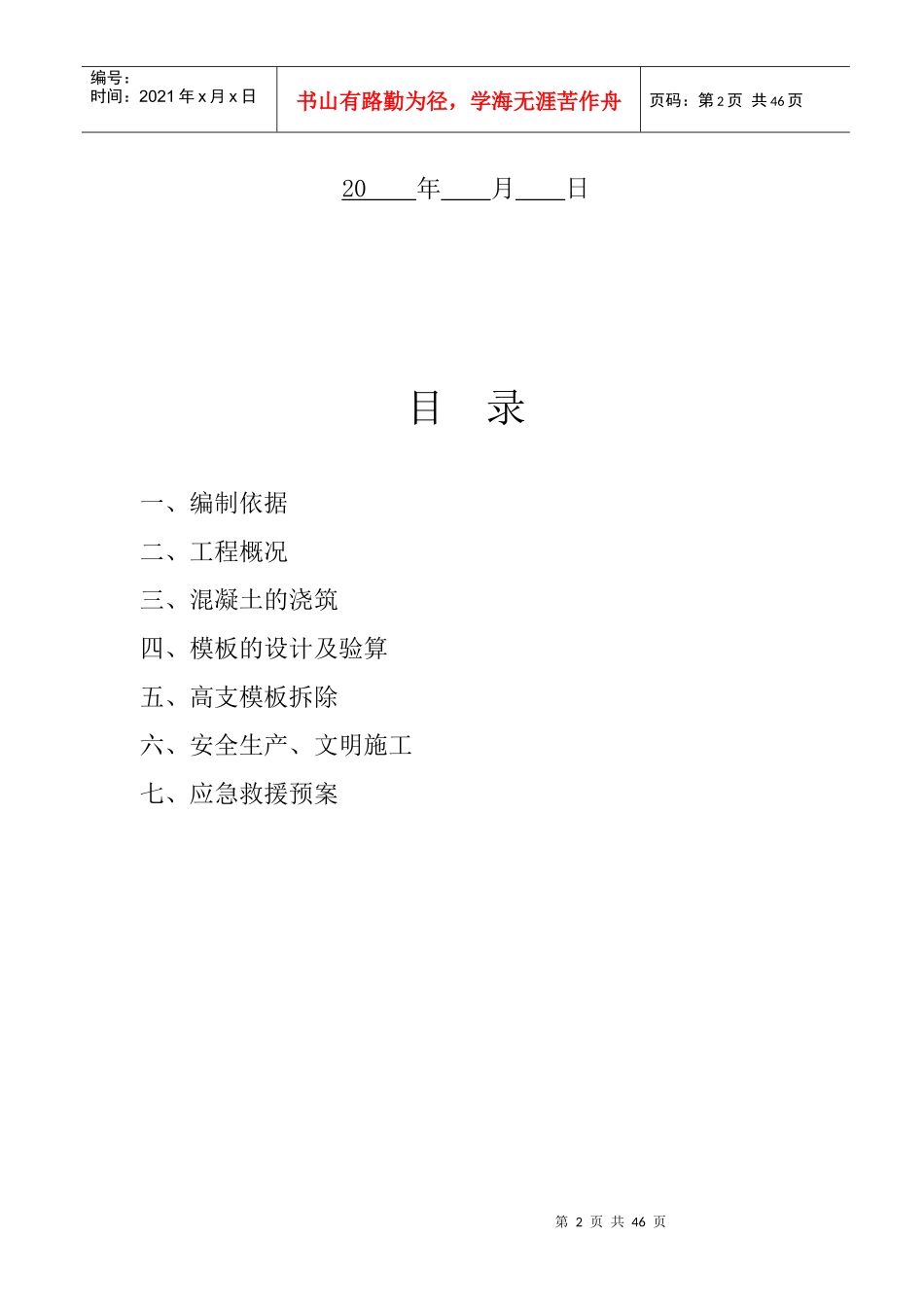

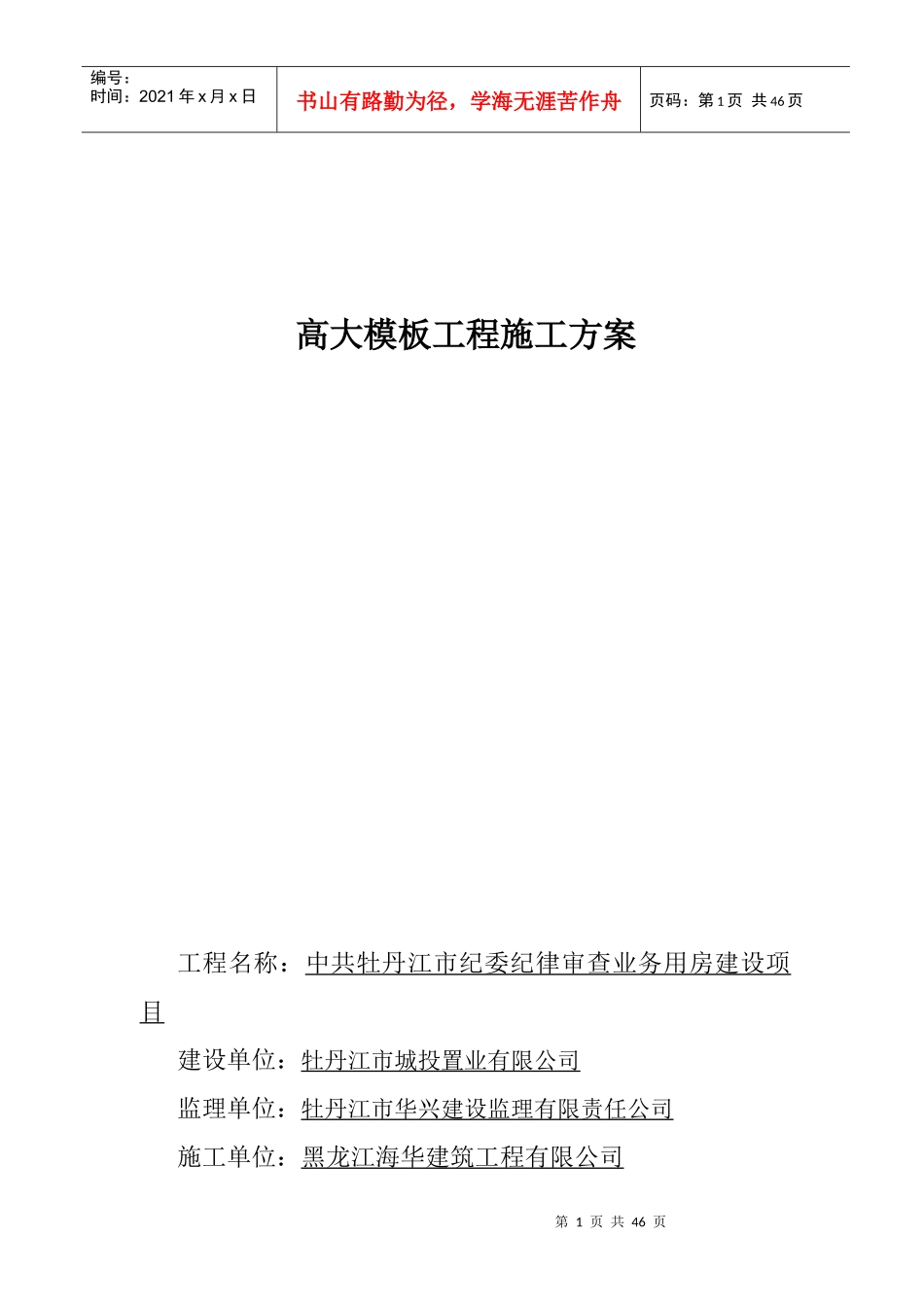

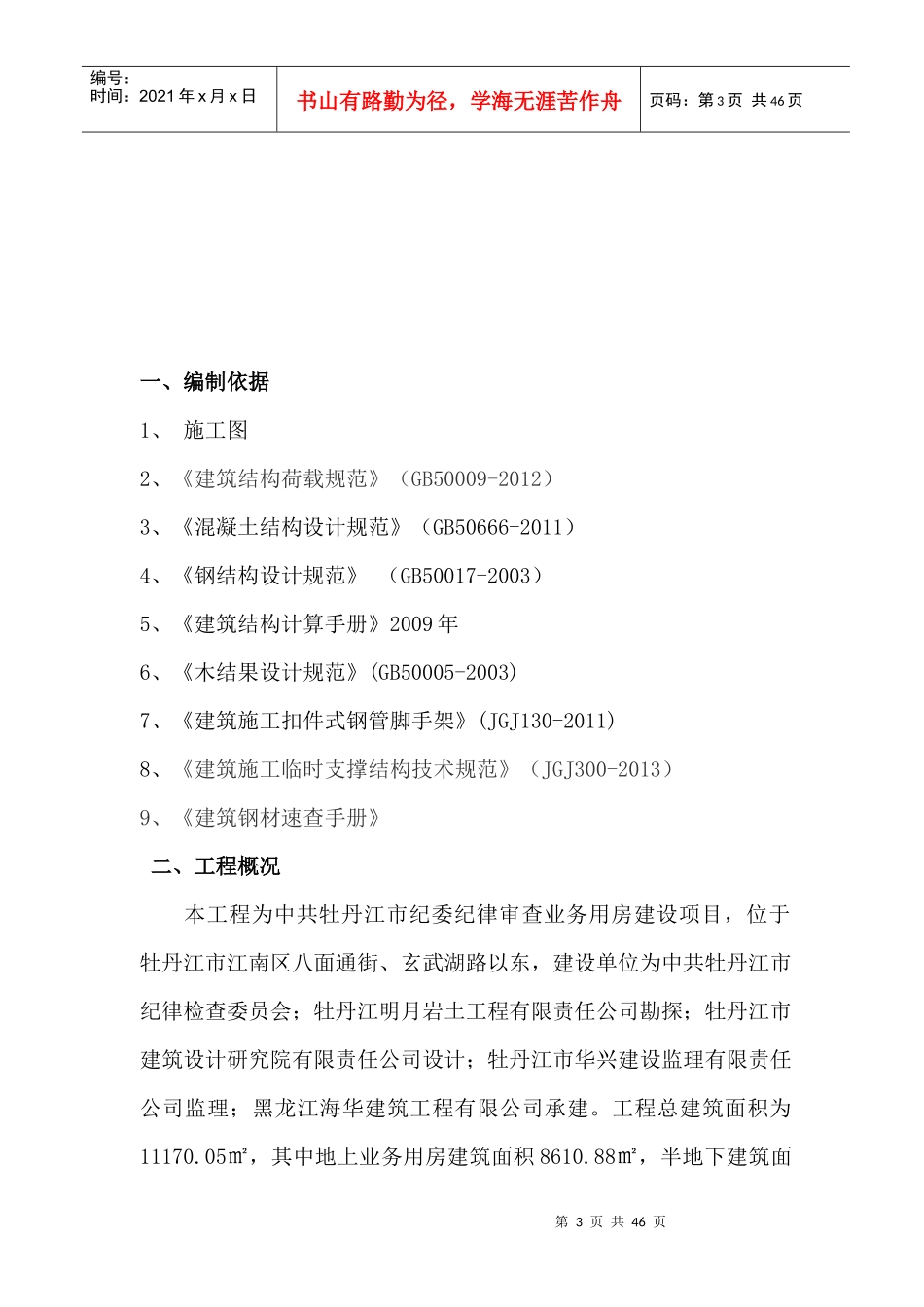

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页高大模板工程施工方案工程名称：中共牡丹江市纪委纪律审查业务用房建设项目建设单位：牡丹江市城投置业有限公司监理单位：牡丹江市华兴建设监理有限责任公司施工单位：黑龙江海华建筑工程有限公司第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页20年月日目录一、编制依据二、工程概况三、混凝土的浇筑四、模板的设计及验算五、高支模板拆除六、安全生产、文明施工七、应急救援预案第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页一、编制依据1、施工图2、《建筑结构荷载规范》（GB50009-2012）3、《混凝土结构设计规范》（GB50666-2011）4、《钢结构设计规范》（GB50017-2003）5、《建筑结构计算手册》2009年6、《木结果设计规范》(GB50005-2003)7、《建筑施工扣件式钢管脚手架》(JGJ130-2011)8、《建筑施工临时支撑结构技术规范》（JGJ300-2013）9、《建筑钢材速查手册》二、工程概况本工程为中共牡丹江市纪委纪律审查业务用房建设项目，位于牡丹江市江南区八面通街、玄武湖路以东，建设单位为中共牡丹江市纪律检查委员会；牡丹江明月岩土工程有限责任公司勘探；牡丹江市建筑设计研究院有限责任公司设计；牡丹江市华兴建设监理有限责任公司监理；黑龙江海华建筑工程有限公司承建。工程总建筑面积为11170.05㎡，其中地上业务用房建筑面积8610.88㎡，半地下建筑面第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页积2559.17㎡，工程大体呈“品”型，东西长125.80m，南北宽26m,框架结构，共3个施工段如下图，大模板施工区为中段（建筑物顶砼楼面标高为9.5m、27m），砼楼面板需要搭设钢管顶架作模板支撑。三、混凝土的浇筑1、混凝土浇筑顺序为：柱提前3天浇筑；梁、箱体间肋部→向箱体底部赶浆→大面积浇筑箱体面层混凝土。2、现浇混凝土空心楼盖结构浇筑用混凝土，其塌落度应比普通实心楼盖稍大，可取18～20cm,不宜小于16cm；粗骨料粒径宜选择不超过30mm。3、箱模本身如果是水泥制品或属于吸水较大的材料，在混凝土浇筑前应先洒水润湿。4、混凝土浇筑采用汽车泵泵送。浇筑沿楼板跨度方向从一侧开始，顺序依次进行，要避免砼在同一位置堆积过高损坏箱模。布料尽量均匀，应分2批次布料，先布肋梁中间部位，待振捣完且箱模底部混凝土密实后再布箱模上部混凝土。5、振捣棒沿肋梁位置顺浇筑方向依次振捣，比实心楼盖应适当加大振捣时间和振捣点数量，振捣同时观察空心箱模四周，直至不再有气泡冒出，表示箱模底部混凝土已密实；振捣棒应避免直接触碰空心箱模。见下图。6、浇注过程中如遇空心箱模损坏，必须及时处理。可用聚苯板、尼龙编织袋等轻质物品塞入损坏处封堵严密，注意不要使后塞物品露第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页出箱模表面，造成砼土夹渣。7、养护混凝土的养护和拆模与实心楼盖相同，采用浇水养护。四、模板的设计及验算高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。（一）、11m高支模板设计及验算1、施工部位简况本工程的高支模部位为半地下室顶板至二层顶板~×~轴，层高为9.6m（见立杆平面布置图）；中段五层顶板~×~轴18m～27m标高部分，层高为9.1m（要求同立杆平面布置图）；梁截面最大为400×800mm2，梁长为9.3m，板厚为500mm,其中300mm为无梁箱体，换算之后平均板厚为330mm。以下为本方案选取有代表性的KZL1（400×800）作高支模施工方案。第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页2、高支模方案支设的规定要求2.1材料选择（1）模板用15mm厚优质耐水胶合板。（2）小楞木：用60×90mm松木枋。（3）大楞：用Ф48×3.0mm焊接钢管，对拉螺栓用M12高强螺杆。（4）支撑架：用Ф48×3.0mm钢管和...
