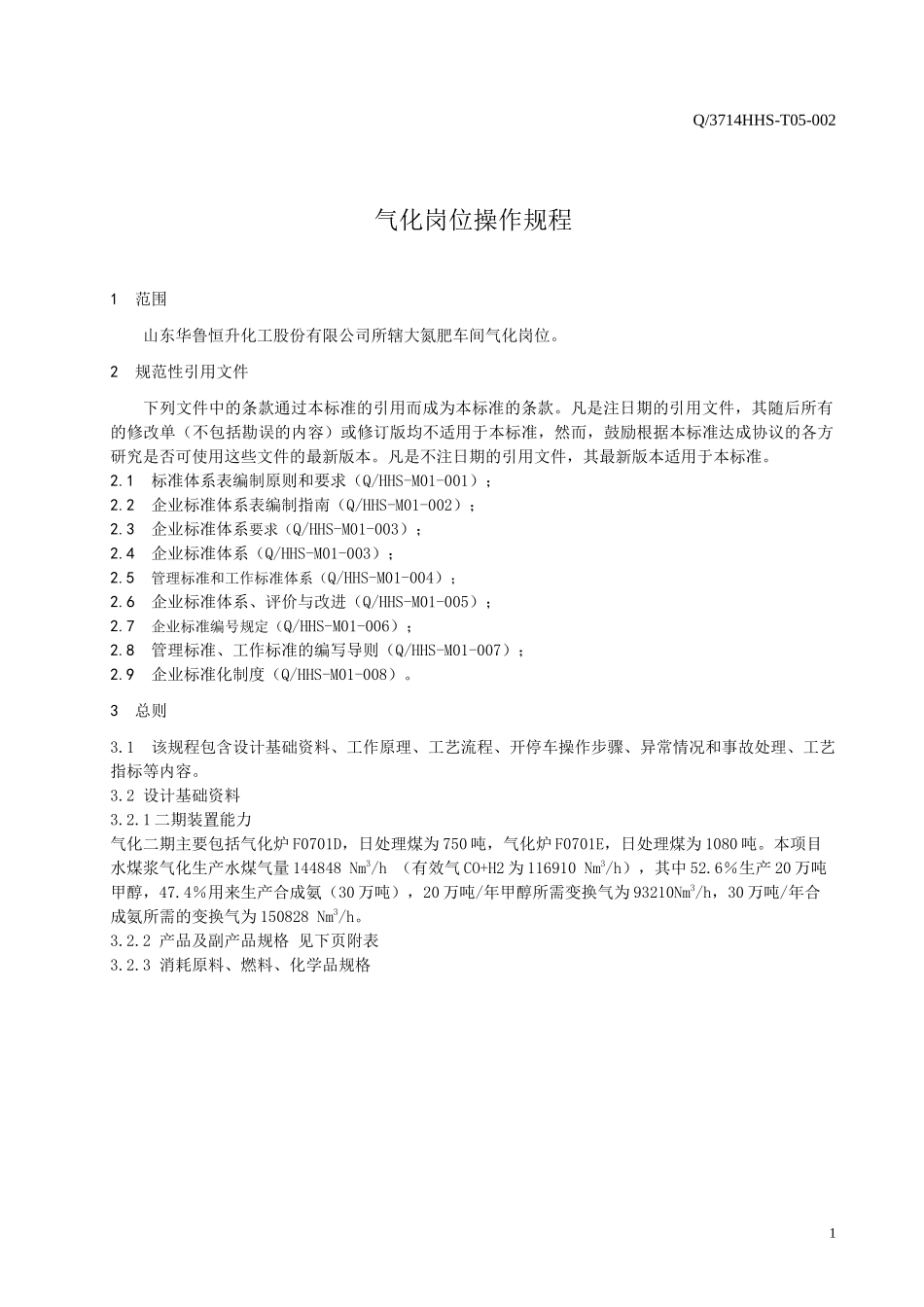

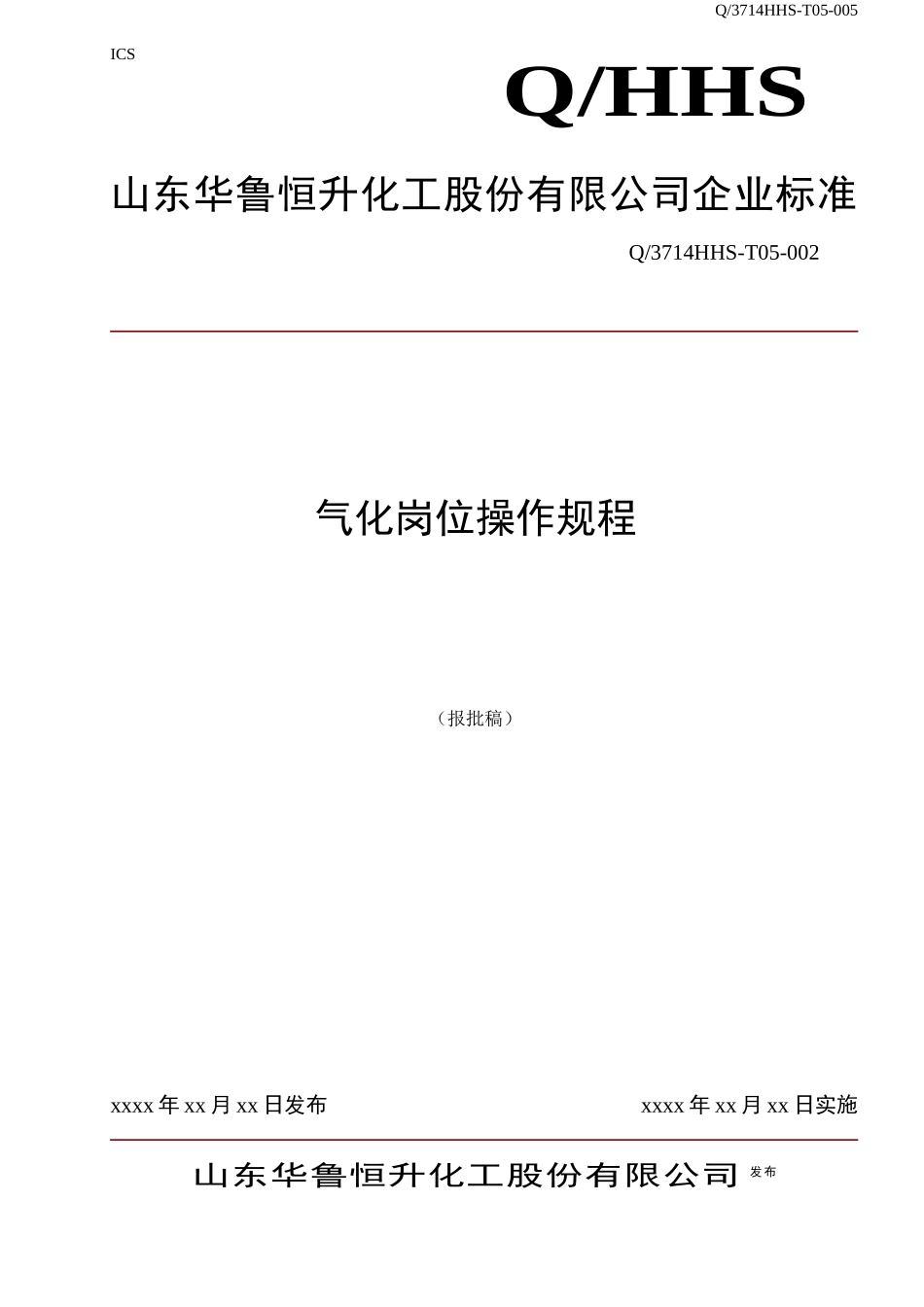

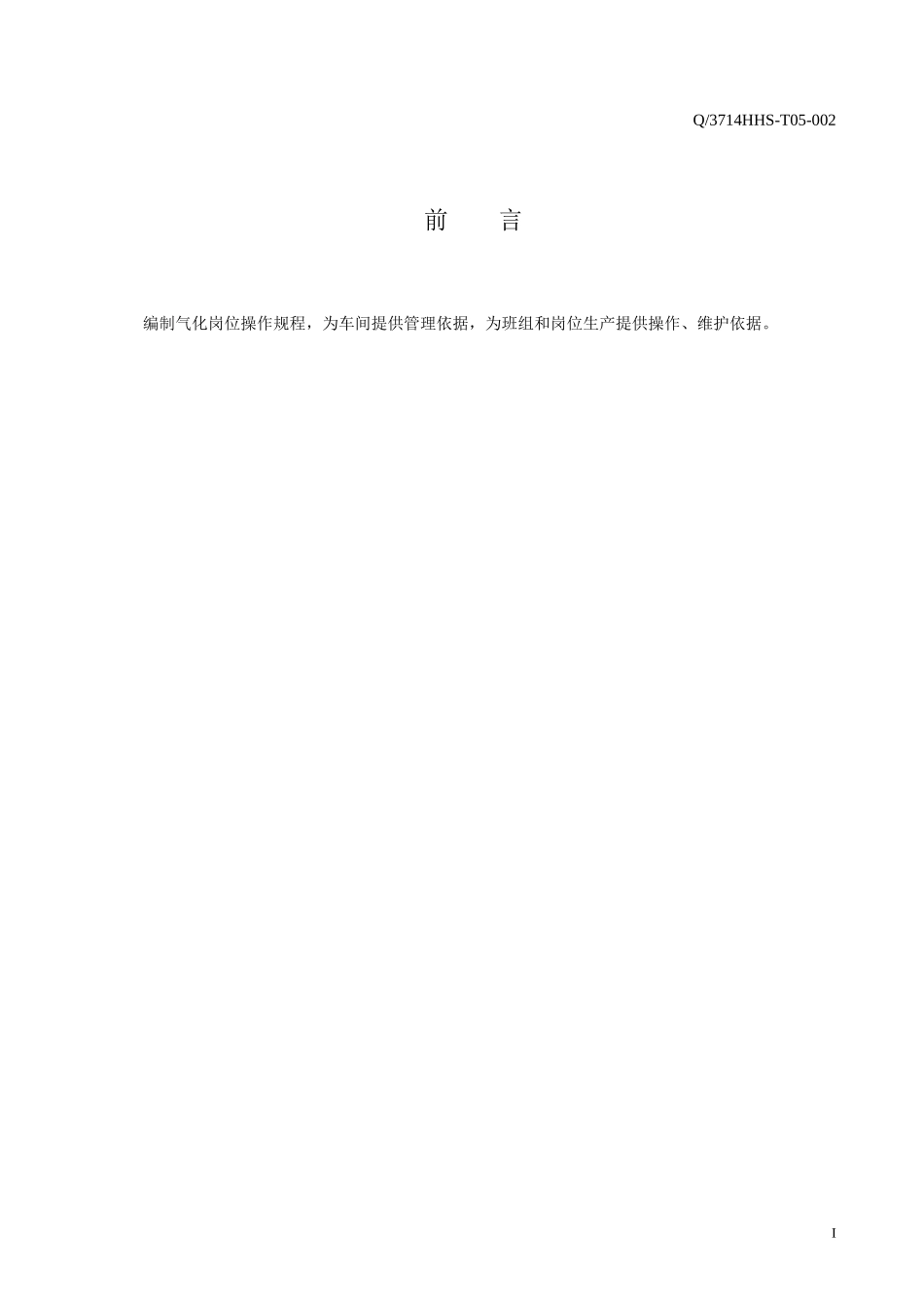

Q/3714HHS-T05-005ICS山东华鲁恒升化工股份有限公司企业标准Q/HHSQ/3714HHS-T05-002气化岗位操作规程（报批稿）xxxx年xx月xx日发布xxxx年xx月xx日实施山东华鲁恒升化工股份有限公司发布Q/3714HHS-T05-002前言编制气化岗位操作规程，为车间提供管理依据，为班组和岗位生产提供操作、维护依据。IQ/3714HHS-T05-002气化岗位操作规程1范围山东华鲁恒升化工股份有限公司所辖大氮肥车间气化岗位。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。2.1标准体系表编制原则和要求（Q/HHS-M01-001）；2.2企业标准体系表编制指南（Q/HHS-M01-002）；2.3企业标准体系要求（Q/HHS-M01-003）；2.4企业标准体系（Q/HHS-M01-003）；2.5管理标准和工作标准体系（Q/HHS-M01-004）；2.6企业标准体系、评价与改进（Q/HHS-M01-005）；2.7企业标准编号规定（Q/HHS-M01-006）；2.8管理标准、工作标准的编写导则（Q/HHS-M01-007）；2.9企业标准化制度（Q/HHS-M01-008）。3总则3.1该规程包含设计基础资料、工作原理、工艺流程、开停车操作步骤、异常情况和事故处理、工艺指标等内容。3.2设计基础资料3.2.1二期装置能力气化二期主要包括气化炉F0701D，日处理煤为750吨，气化炉F0701E，日处理煤为1080吨。本项目水煤浆气化生产水煤气量144848Nm3/h（有效气CO+H2为116910Nm3/h），其中52.6％生产20万吨甲醇，47.4％用来生产合成氨（30万吨），20万吨/年甲醇所需变换气为93210Nm3/h，30万吨/年合成氨所需的变换气为150828Nm3/h。3.2.2产品及副产品规格见下页附表3.2.3消耗原料、燃料、化学品规格1Q/3714HHS-T05-002附表：产品及副产品技术规格项目20万吨/年甲醇变换气30万吨/年合成氨变换气备注组成(VOL%)H246.9954.96CO19.0451.205CO233.1843.13CH4768PPm653PPmAr0.103874PPmN20.30.256H2S0.1143960PPmCOS32.78PPm56.15PPmH2O0.1850.1885体积流量Nm3/h93210.81150827.85温度℃4040压力MPG5.55.53.2.4原料及辅助材料3.2.4.1原料煤原料煤的煤质分析数据按用户提供的神府瓦窑坡煤种作为设计依据，具体数据如下：煤元素分析（wt%(ad)）:组分灰分CHNOS内水份wt%7.4970.014.160.9111.390.425.62粒度0～25mm(进料浆制备规格)3.2.4.2半水煤气（气化炉升温、变换升温用）组分CO2COH2N2O2+ArCH42序号名称规格分析方法国家标准1原料煤碳含量：70.01％灰分：7.49％总硫：0.42％粒度：＜25mm含水：5.62％含碳量：差减法粒度：筛分法含水：空气干燥法GB212-91GB212-91GB212-91GB/T477-87GB212-912氧气纯度：99.6％铜氨溶液吸收法GB/T3863-1995Q/3714HHS-T05-002V%7.1834.24017.20.380.72温度～100℃压力0.8MPa(G)3.2.4.3公用工程物料（1）脱盐水给水温度20～30℃给水压力1.2MPa(G)电导率（25℃时）～0.2µS/cmSiO2＜20µg/l总硬度0总Fe＜30µg/l总CU＜5µg/lPH8.8～9.3污垢热阻0.00025m2.k/w（2）高压锅炉给水给水温度132℃给水压力8.3MPa(G)电导率（25℃时）～0.2µS/cmSiO2＜20µg/l总硬度0总Fe＜30µg/l总CU＜5µg/lPH8.8～9.3（3）低压锅炉给水给水温度132℃给水压力1.5MPa(G)电导率（25℃时）～0.2µS/cmSiO2＜20µg/l总硬度0总Fe＜30µg/l总CU＜5µg/lPH8.8～9.3（4）循环水给水温度32℃回水温度42℃给水压力0.42MPa(G)回水压力0.25MPa(G)污垢热阻0.00035m2.k/w（5）新鲜水给水温度25℃给水压力0.4MPa(G)（6）消防水给水温度40℃3Q/3714HHS-T05-002给水压力0.9MPa(G)（7）热密封水给水温度132℃给水压力8.3MPa(G)（8）冷密封水给水温度40℃给水压力8.3MPa(G)（9）生活水给水温度30℃给水压力0.4MPa(G)（10）杂用水给水温度40℃给水压力0.9MPa(G)（11）蒸汽中压蒸汽（S1）压力4.0MPa(G)温度425℃低压蒸汽（S2）压力1.3MPa(G)温度200℃低压蒸汽（S3）压力0.35MPa(G)温度饱和低压蒸汽（S4）压力1.0MPa(G)温度饱和低压蒸汽（S5）压力2.5MPa(G)温度饱和低压蒸汽（S6）压力0.5MPa(G)温度...
