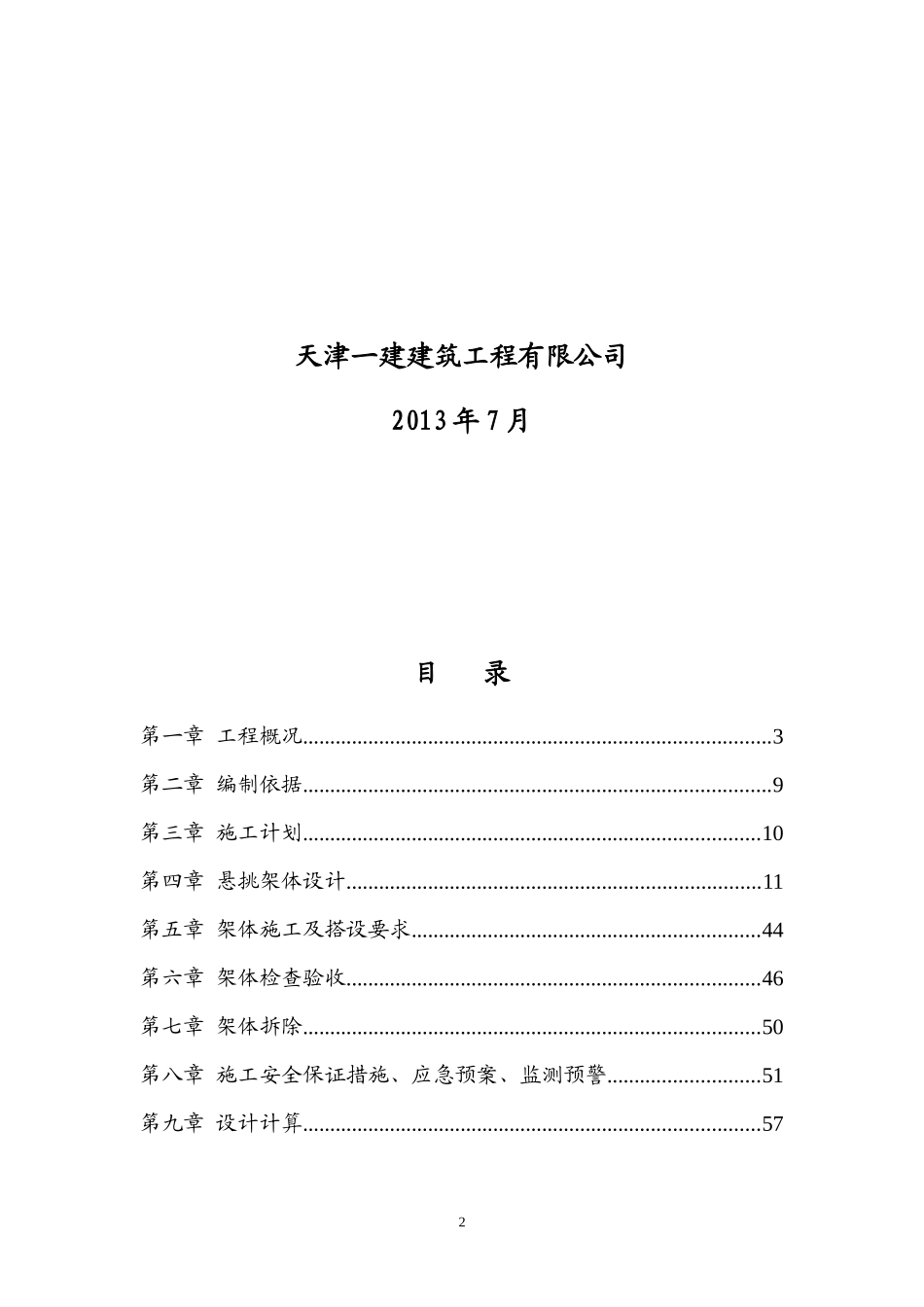

天津市武清区新建行政审批中心工程悬挑脚手架搭设方案1天津一建建筑工程有限公司2013年7月目录第一章工程概况......................................................................................3第二章编制依据......................................................................................9第三章施工计划....................................................................................10第四章悬挑架体设计............................................................................11第五章架体施工及搭设要求................................................................44第六章架体检查验收............................................................................46第七章架体拆除....................................................................................50第八章施工安全保证措施、应急预案、监测预警............................51第九章设计计算....................................................................................5723第一章工程概况一、项目概况:1、工程名称:天津市武清区新建行政审批中心工程;2、建设地点:武清开发区福源道南侧;3、结构设计单位:中国建筑科学研究院中国建筑技术集团有限公司;5、施工单位:天津一建建筑工程有限公司;二、建筑及结构概况1、建筑概况:天津新技术产业园区武清开发区管理委员会新建行政审批中心工程,位于武清开发区福源道南侧,占地面积约3.3万。平面形式呈矩形,长约㎡180m,宽约106m,面积约1.7万平米。整体建筑地下一层,地上20层,总建筑高度98米(至屋面女儿墙檐口高度)。地下室东西向长约182米,南北宽约106米。地上部分有两层裙房,至一层及二层裙房部分设景观庭院且三面设置大台阶分别上裙房顶部。分设三个地下车库入口,北侧两个,南侧一个。塔楼部分东西长约123米,南北宽25米,分为东,西两个塔楼。地上20层中,2层为裙房,3~14层分为东西两个塔楼,于15~20层连接为一个整体。2、结构概况:基础形式均为灌注桩基础;裙房:采用全现浇混凝土框架结构,局部钢框架结构;主体结构:采用全现浇钢筋混凝土框架-剪力墙结构,局部为钢骨混凝土框架,局部框架及连体部分采用钢结构;楼板厚度130mm(局部边跨140mm);混凝土标号:主塔楼梁、板砼强度等级C35;主塔楼墙、柱砼强度等级B1~14层C60,15-20层C40;4三、脚手架搭设概况:1、搭设区域:本次悬挑脚手架搭设范围:西侧塔楼5-10轴、东侧塔楼14-19轴,由八层搭设至十二层(标高32.3m-50.3m)、十二层搭设至十七层(标高50.3m-72.8m),十七层搭设至顶层(标高72.8m-95.0m),架体搭设高度不超过25m;下部从零层板至八层采用双排外架体。见图:悬挑架体搭设范围立面图。2、悬挑型钢:西侧塔楼5-10轴选用20a工字钢,长度分为4.5m、5m、6m、9m;东侧塔楼14-19轴选用20a工字钢,长度分为4.5m、5m、6m、7m、9m,工字钢水平间距均为1.5m;后端采用预埋两道Φ20U型锚固螺栓进行锚固,孔隙用木楔备严;工字钢端头设置钢丝绳拉接点,除9m工字钢及西塔7~8轴间6m工字钢采用Φ22吊环,1根6×19+1钢丝绳,钢丝绳直径Φ25外,其余均采用Φ20钢环,采用1根6×19+1钢丝绳,直径Φ20。9m长型钢后手均采取焊牢措施防后蹿。3、西塔7~8轴间20a型钢范围内铺设的56b型钢及模板支撑架体不得拆除。4、西塔斜柱处增设钢管斜撑的满堂模板支架不得拆除,水平杆延伸与钢管斜撑扣件连接。钢管斜撑与满堂支架横杆。立杆扣件连接。详见节点图。5、悬挑架体:采用扣件式钢管脚手架,钢管尺寸Φ48×3.5;双排架立杆间距1.5m,大横杆步距1.5m;架体排距0.8m,内排架距外檐结构挑板外边线200mm。5第一步悬挑范围第二步悬挑范围第三步悬挑范围第一步悬挑范围第二步悬挑范围第三步悬挑范围6悬挑架体搭设范围立面图78910第二章编制依据一、主要国家标准、规范序号名称编号1建筑工程施工质量验收统一标准GB50300-20112混凝土结构工程施工质量验收规范GB50204-2002(2011年版)3建设工程项目管理规范GB/T50326-20064建筑结构荷...
