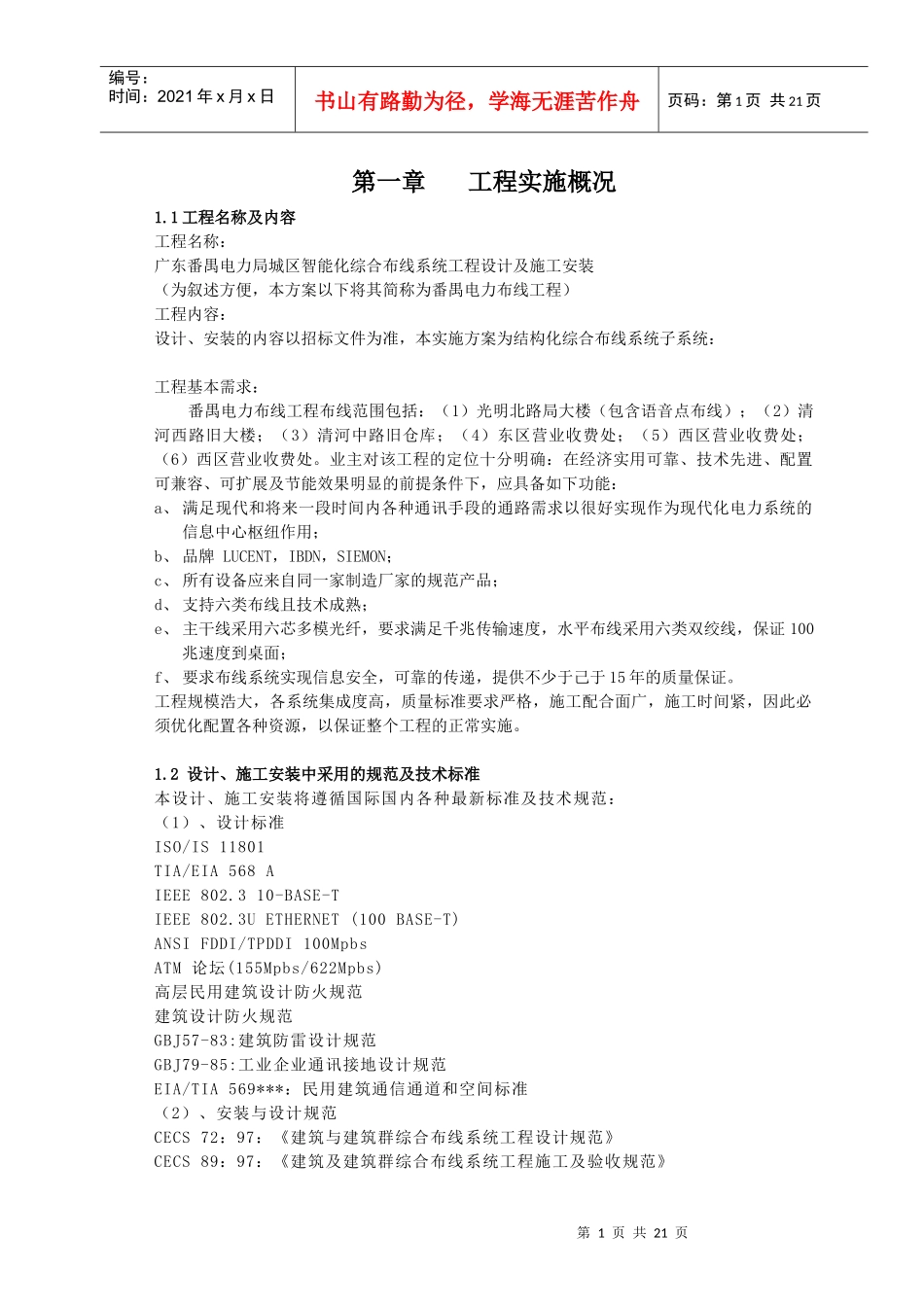

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页第一章工程实施概况1.1工程名称及内容工程名称：广东番禺电力局城区智能化综合布线系统工程设计及施工安装（为叙述方便，本方案以下将其简称为番禺电力布线工程）工程内容：设计、安装的内容以招标文件为准，本实施方案为结构化综合布线系统子系统：工程基本需求：番禺电力布线工程布线范围包括：（1）光明北路局大楼（包含语音点布线）；（2）清河西路旧大楼；（3）清河中路旧仓库；（4）东区营业收费处；（5）西区营业收费处；（6）西区营业收费处。业主对该工程的定位十分明确：在经济实用可靠、技术先进、配置可兼容、可扩展及节能效果明显的前提条件下，应具备如下功能：a、满足现代和将来一段时间内各种通讯手段的通路需求以很好实现作为现代化电力系统的信息中心枢纽作用；b、品牌LUCENT，IBDN，SIEMON；c、所有设备应来自同一家制造厂家的规范产品；d、支持六类布线且技术成熟；e、主干线采用六芯多模光纤，要求满足千兆传输速度，水平布线采用六类双绞线，保证100兆速度到桌面；f、要求布线系统实现信息安全，可靠的传递，提供不少于己于15年的质量保证。工程规模浩大，各系统集成度高，质量标准要求严格，施工配合面广，施工时间紧，因此必须优化配置各种资源，以保证整个工程的正常实施。1.2设计、施工安装中采用的规范及技术标准本设计、施工安装将遵循国际国内各种最新标准及技术规范：（1）、设计标准ISO/IS11801TIA/EIA568AIEEE802.310-BASE-TIEEE802.3UETHERNET(100BASE-T)ANSIFDDI/TPDDI100MpbsATM论坛(155Mpbs/622Mpbs)高层民用建筑设计防火规范建筑设计防火规范GBJ57-83:建筑防雷设计规范GBJ79-85:工业企业通讯接地设计规范EIA/TIA569***：民用建筑通信通道和空间标准（2）、安装与设计规范CECS72：97：《建筑与建筑群综合布线系统工程设计规范》CECS89：97：《建筑及建筑群综合布线系统工程施工及验收规范》第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页GBJ42-81：《工业企业通信设计规范》YDT2008-93：《城市住宅区和办公楼电话通信设施设计标准》GBJ116-88:火警自动报警系统施工及验收规范1.3工程实施步骤及管理概述1.3.1工工程实施步骤概述：智能化综合布线系统的工程实施是一个实践性很强的系统工程,具有步骤性、经验性和工艺性。要将一个优化的智能化综合布线系统设计方案最终在建成后的大厦中完美体现，工程实施阶段是十分重要的环节，这里将简单介绍有关步骤并在本方案的施工重点中予以具体阐述工程实施方法及对策。工程实施步骤是：A、实地勘测，熟悉土建各工种图纸由于目前大多数设计院无专门智能化综合布线系统设计人员，而且对智能化综合布线系统对土建的要求不是十分了解，所以应根据我司提出的系统设计方案结合土建图纸的实际情况而产生的冲突向甲方及设计院有关工程师提出建议及修改意见；B、(1).根据土建等各工种的工程进度表，提交系统工程实施的时间进度表；(2).各系统工程施工图设计、施工和软件界面设计届定及中央控制室设置确定；C、向业主及有关各方技术交底及图纸会审；D、土建管道、孔、设备出口预埋及预留，验收；E、敷管、设备孔定位、线码编制及线缆敷设；F、设备到货，质量验收；G、设备定位，线缆端接；H、编制工程应用程序和系统文档；I、各子系统分别调试通过，然后联调；J、培训计划实施，培训合格业主的有关物业管理人员；K、验收开通，移交系统文档（包括软件）。1.3.2工程管理概述我司认为要将一个集成系统做成功,须进行规范、科学的管理,这里将有关工程管理较为突出的几个方面结合我方的工程管理经验着重提出如下,具体措施将在施工管理的有关章节提出。（1）、工程的施工管理工程的施工管理是一个综合性很强的工作，其中也包含其他专业的管理内容。工程的施工管理之所以必不可少，关键在于它的协调和组织的作用，其内容主要包括：1、施工的进度管理2、施工的界面管理3、施工的组织管理（2）、工程的技术管理工程的技术管理贯穿整个工程施工的全过程，我公司将派出富有经验的专业技...
