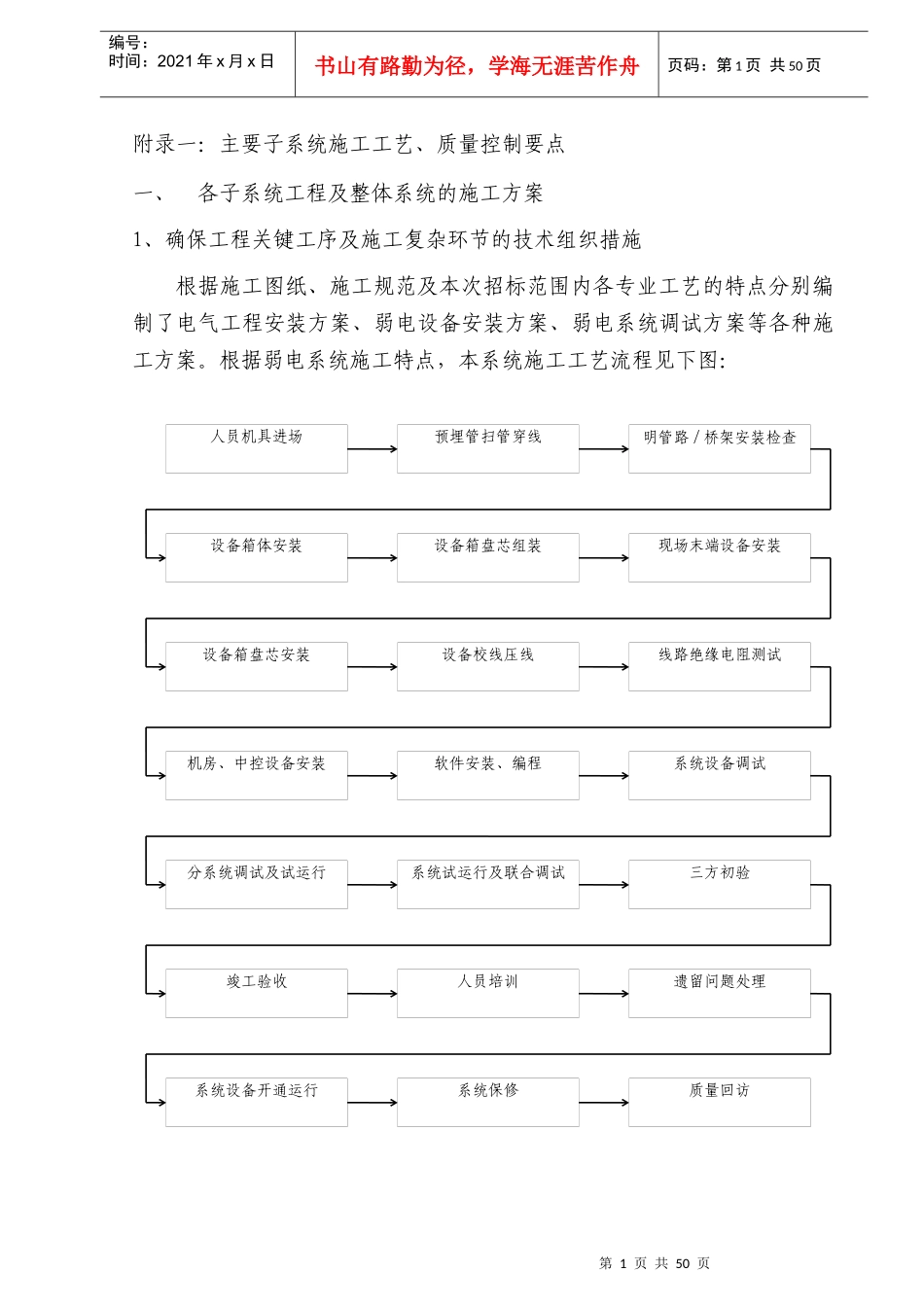

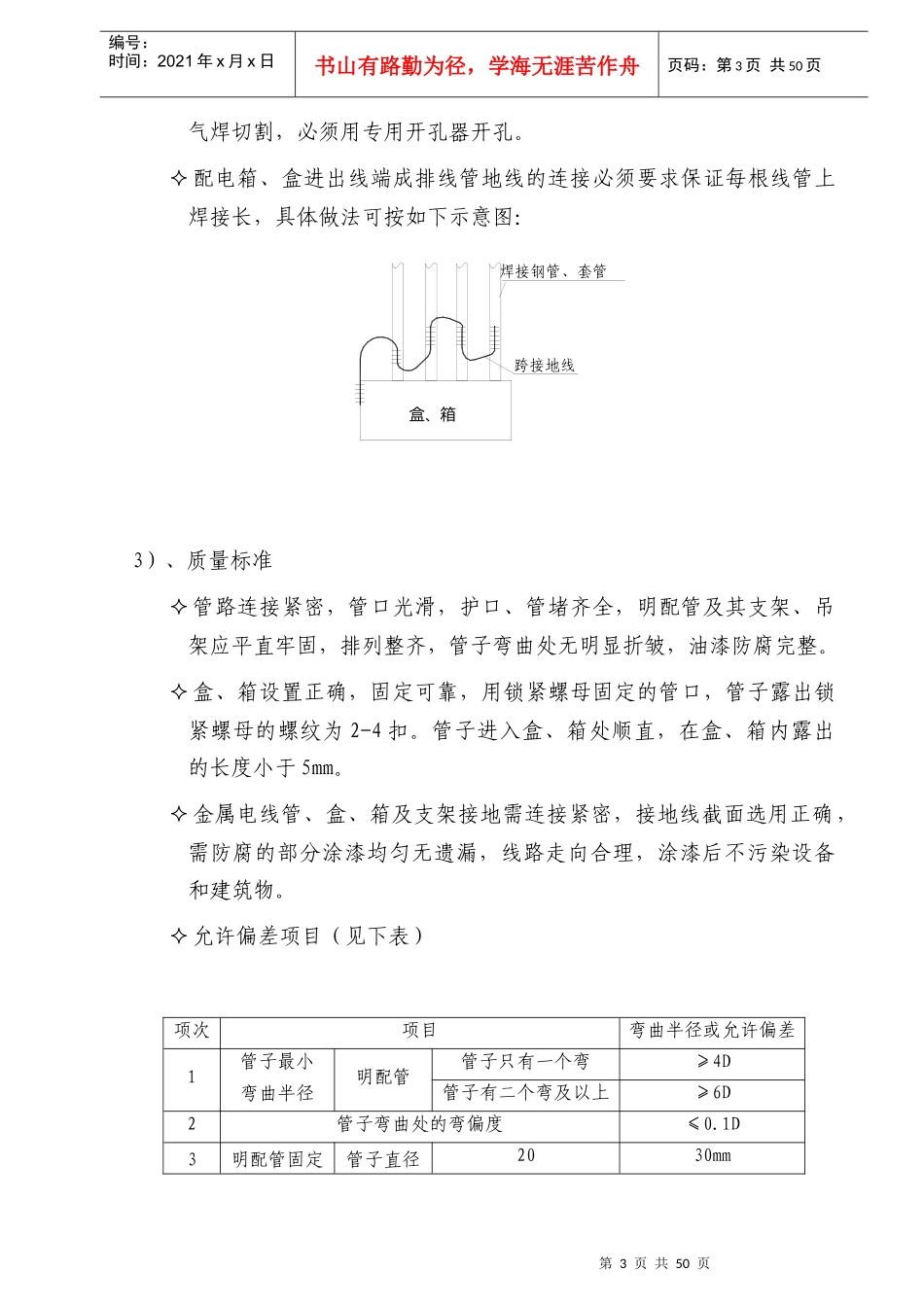

第1页共50页明管路/桥架安装检查预埋管扫管穿线人员机具进场现场末端设备安装设备箱盘芯组装设备箱体安装线路绝缘电阻测试设备校线压线设备箱盘芯安装系统设备调试软件安装、编程机房、中控设备安装三方初验系统试运行及联合调试分系统调试及试运行遗留问题处理人员培训竣工验收质量回访系统保修系统设备开通运行编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页附录一：主要子系统施工工艺、质量控制要点一、各子系统工程及整体系统的施工方案1、确保工程关键工序及施工复杂环节的技术组织措施根据施工图纸、施工规范及本次招标范围内各专业工艺的特点分别编制了电气工程安装方案、弱电设备安装方案、弱电系统调试方案等各种施工方案。根据弱电系统施工特点，本系统施工工艺流程见下图：第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页二、管线施工工艺、质量控制要点及测试1、施工准备熟悉、会审图纸：熟悉施工图，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，明确电气工程和主体工程以及其它安装工程的交叉配合，确保在施工过程中不破坏建筑物的强度、美观，不与其它工程发生位置冲突。熟悉和工程有关的其它技术资料，如：施工及验收规范，技术规程、质量检验评定标准及制造厂提供的随机文件。2、技术措施2.1、电气管路敷设1）、施工准备材料要求：镀锌电线管、管件、锁扣、接线盒、跨地线等主要机具：弯管器、液压开孔器等作业条件：吊顶内或墙内配合装修进行配管技术准备：施工技术交底，班前交底、安全交底。2）、施工工艺明配管要横平竖直，固定牢固，根据设计图加工支架、吊架，固定点距离均匀，管长与终端转弯中点，电气器具或接线盒边缘的距离为150～500mm。管中连接采用直接导管连接，跨接地线双面焊。明配管弯曲半径一般不小管外径的6倍，支、吊架无规定时，应不小于以下规定：扁铁支架30mm*3mm，角钢支架25mm*25mm*3mm。管路敷设超过下列长度加装转线盒，位置便于穿线，无弯时30米有一个弯时20米，有二个弯时15米，有三个弯时8米。盒、箱开孔应装齐并与管径吻合，要求一管一孔，开孔严禁用电、第3页共50页第2页共50页盒、箱焊接钢管、套管跨接地线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页气焊切割，必须用专用开孔器开孔。配电箱、盒进出线端成排线管地线的连接必须要求保证每根线管上焊接长，具体做法可按如下示意图：3）、质量标准管路连接紧密，管口光滑，护口、管堵齐全，明配管及其支架、吊架应平直牢固，排列整齐，管子弯曲处无明显折皱，油漆防腐完整。盒、箱设置正确，固定可靠，用锁紧螺母固定的管口，管子露出锁紧螺母的螺纹为2-4扣。管子进入盒、箱处顺直，在盒、箱内露出的长度小于5mm。金属电线管、盒、箱及支架接地需连接紧密，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏，线路走向合理，涂漆后不污染设备和建筑物。允许偏差项目（见下表）项次项目弯曲半径或允许偏差1管子最小弯曲半径明配管管子只有一个弯≥4D管子有二个弯及以上≥6D2管子弯曲处的弯偏度≤0.1D3明配管固定管子直径2030mm第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页点间距(mm)25-3040mm4明配管水平、垂直敷设2m内平直程度3mm垂直度3mm第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当余量。导线在管子内无接头，不进入盒、箱的垂直管子上口穿线后密封处理良好，导线连接牢固，包扎严密，绝缘良好，不伤线芯。保护接地线、中性线截面选用正确，颜色符合规定，连接牢固紧密。5）、应注意的质量问题在施工中存在护口遗漏、脱落、破损及管径不符现象。因操作不慎而使护口遗漏或脱落者应及时补齐，护口破损与管径不符者应及时更换。铜导线连接时，导线的缠绕圈数不足5圈，未按工艺要求连接的接头均应拆除重新...
