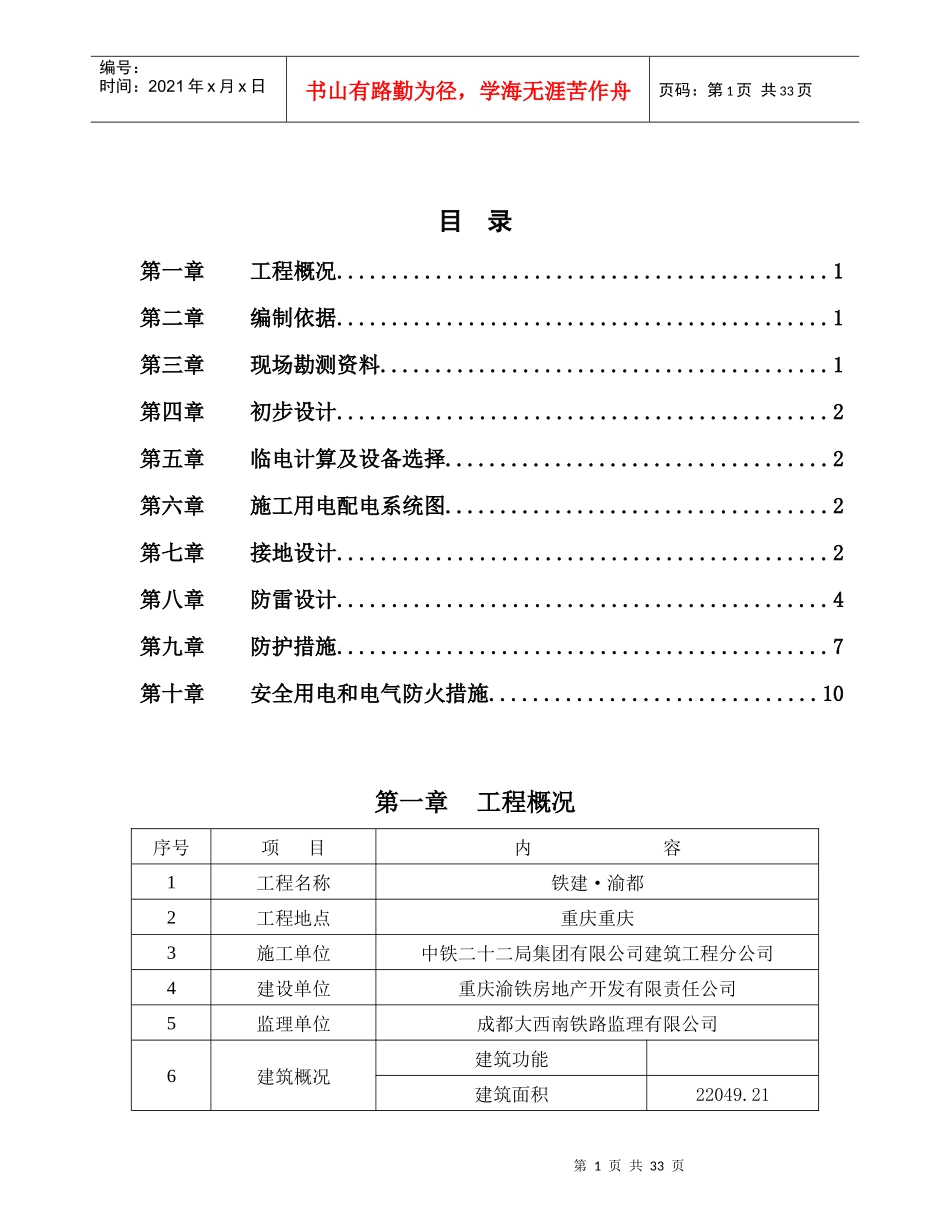

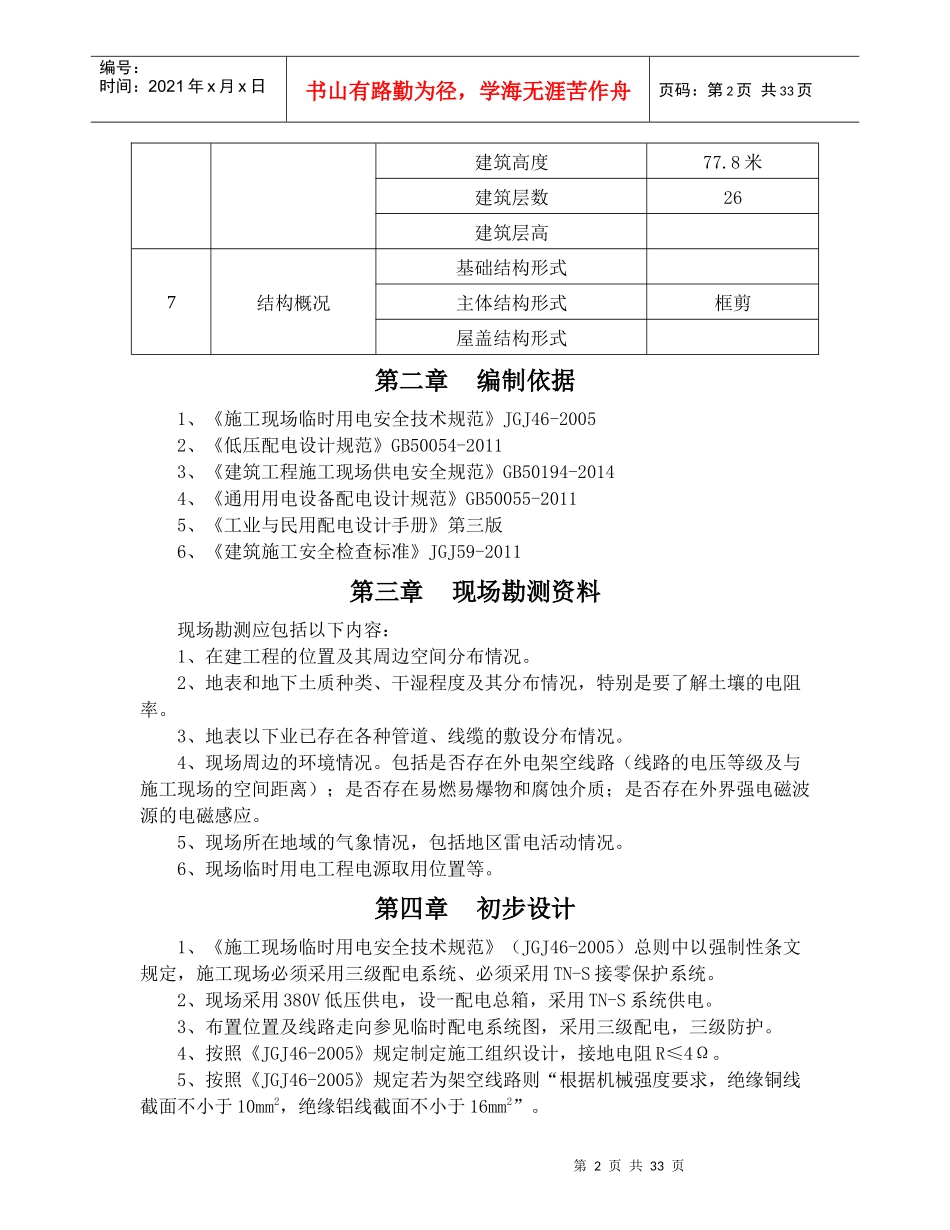

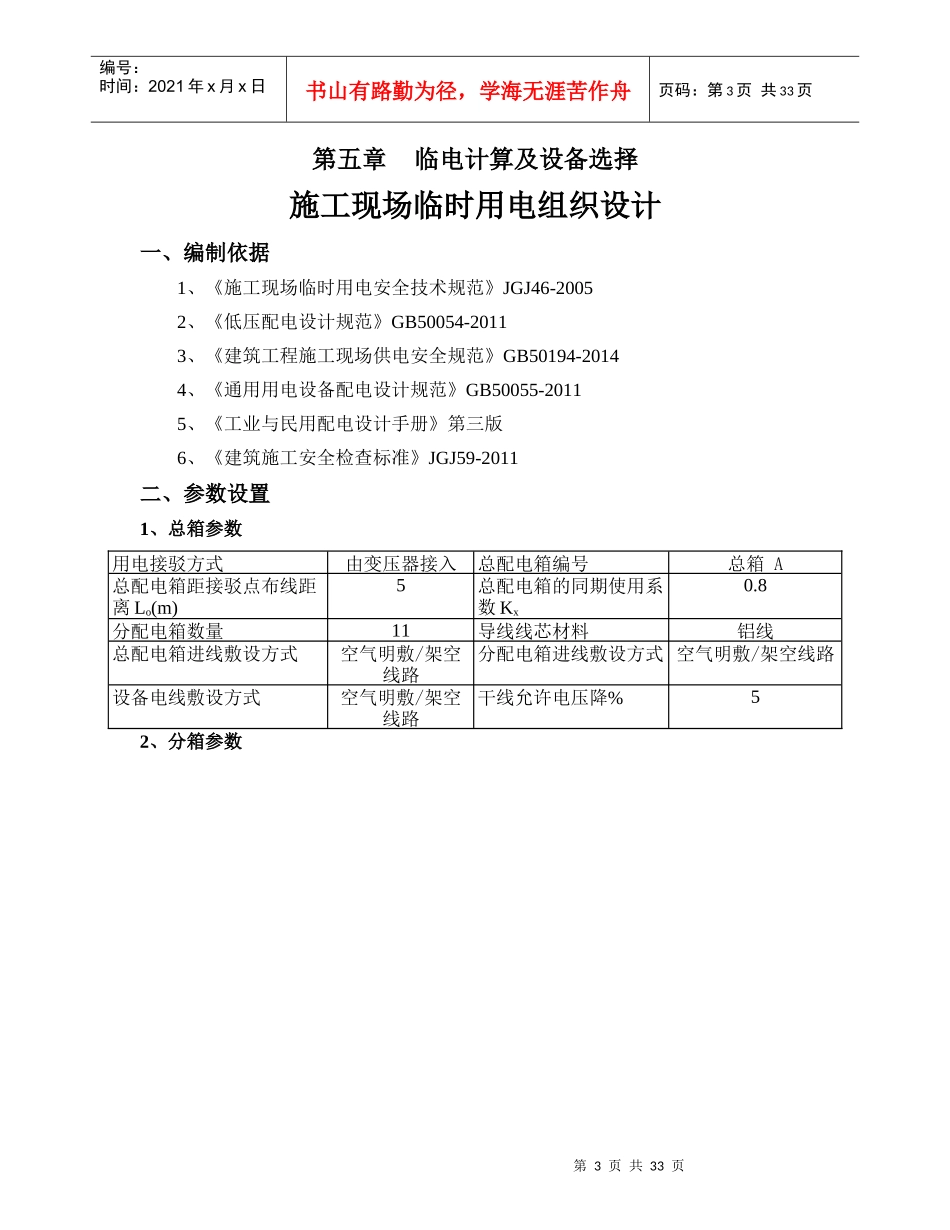

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页目录第一章工程概况.............................................1第二章编制依据.............................................1第三章现场勘测资料.........................................1第四章初步设计.............................................2第五章临电计算及设备选择...................................2第六章施工用电配电系统图...................................2第七章接地设计.............................................2第八章防雷设计.............................................4第九章防护措施.............................................7第十章安全用电和电气防火措施..............................10第一章工程概况序号项目内容1工程名称铁建·渝都2工程地点重庆重庆3施工单位中铁二十二局集团有限公司建筑工程分公司4建设单位重庆渝铁房地产开发有限责任公司5监理单位成都大西南铁路监理有限公司6建筑概况建筑功能建筑面积22049.21第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页建筑高度77.8米建筑层数26建筑层高7结构概况基础结构形式主体结构形式框剪屋盖结构形式第二章编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《工业与民用配电设计手册》第三版6、《建筑施工安全检查标准》JGJ59-2011第三章现场勘测资料现场勘测应包括以下内容：1、在建工程的位置及其周边空间分布情况。2、地表和地下土质种类、干湿程度及其分布情况，特别是要了解土壤的电阻率。3、地表以下业已存在各种管道、线缆的敷设分布情况。4、现场周边的环境情况。包括是否存在外电架空线路（线路的电压等级及与施工现场的空间距离）；是否存在易燃易爆物和腐蚀介质；是否存在外界强电磁波源的电磁感应。5、现场所在地域的气象情况，包括地区雷电活动情况。6、现场临时用电工程电源取用位置等。第四章初步设计1、《施工现场临时用电安全技术规范》（JGJ46-2005）总则中以强制性条文规定，施工现场必须采用三级配电系统、必须采用TN-S接零保护系统。2、现场采用380V低压供电，设一配电总箱，采用TN-S系统供电。3、布置位置及线路走向参见临时配电系统图，采用三级配电，三级防护。4、按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。5、按照《JGJ46-2005》规定若为架空线路则“根据机械强度要求，绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2”。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页第五章临电计算及设备选择施工现场临时用电组织设计一、编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《工业与民用配电设计手册》第三版6、《建筑施工安全检查标准》JGJ59-2011二、参数设置1、总箱参数用电接驳方式由变压器接入总配电箱编号总箱A总配电箱距接驳点布线距离Lo(m)5总配电箱的同期使用系数Kx0.8分配电箱数量11导线线芯材料铝线总配电箱进线敷设方式空气明敷/架空线路分配电箱进线敷设方式空气明敷/架空线路设备电线敷设方式空气明敷/架空线路干线允许电压降%52、分箱参数第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页3、用电设备参数第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页4、临电设备计算及配置第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页第7页共33页第6页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共33页三、初步设计(1)《施工现场临时用电安全...
