水电安装工程竣工资料(DOC15页)VIP免费

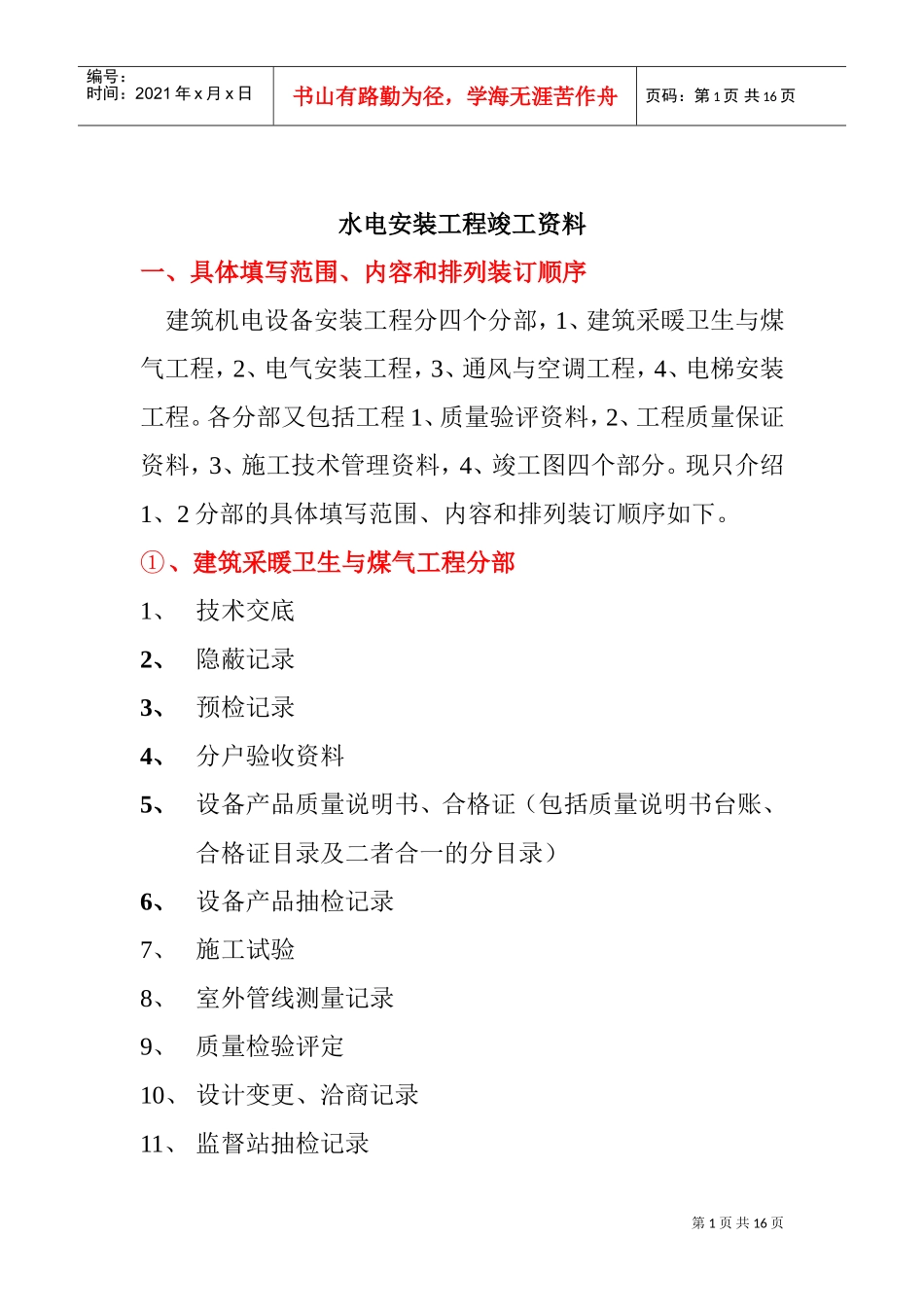

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页水电安装工程竣工资料一、具体填写范围、内容和排列装订顺序建筑机电设备安装工程分四个分部，1、建筑采暖卫生与煤气工程，2、电气安装工程，3、通风与空调工程，4、电梯安装工程。各分部又包括工程1、质量验评资料，2、工程质量保证资料，3、施工技术管理资料，4、竣工图四个部分。现只介绍1、2分部的具体填写范围、内容和排列装订顺序如下。①、建筑采暖卫生与煤气工程分部1、技术交底2、隐蔽记录3、预检记录4、分户验收资料5、设备产品质量说明书、合格证（包括质量说明书台账、合格证目录及二者合一的分目录）6、设备产品抽检记录7、施工试验8、室外管线测量记录9、质量检验评定10、设计变更、洽商记录11、监督站抽检记录第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页12、施工总结13、施工日记14、竣工图②、电气安装工程分部1、技术交底2、隐蔽记录3、预检记录4、预检记录自检互检记录5、分户验收资料6、设备材料合格证7、设备材料抽检记录8、施工试验9、质量检验评定10、设计变更、洽商记录11、监督资料12、施工总结13、施工日记14、竣工图二、填写技术资料的注意事项1、交工资料必须保证一式四份，档案管只要竣工技术资料一份，建设单位要竣工技术资料和质检资料二份存档。施工单第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页位要竣工技术资料和质检资料一份存档。其中、施工日记、合格证要有一份原件，变更单、材质证明书要有红章作为原件。2、技术交底包括施工方案、施工组织设计。3、预检记录包括除隐蔽记录、施工试验以外的评定表说明要求的各种施工记录。4、设计变更包括图纸会审记录，技术联系单及有关工程变更内容的文件。5、材料产品、设备检查验收记录是指主要材料，包括送质检中心抽查检测的材料，甲乙双方抽查检测的材料记录。6、交工资料要求每个分部装订一分册，各分册要有封面、卷内目录、分目录、文件材料部分、备考表、封底。7、填写技术资料的分工，技术交底、施工记录、施工试验、变更单、质量检验评定表、施工总结、施工日记、竣工图应该是由专业工长填好后交资料员归档，填写不规范是工长的责任，整理装订不规范是资料员的责任。8、资料整理好后先交项目技术负责人审查签字，再交监理审查签字，最后交土建汇总后移交档案馆、业主存档。9、工程技术档案从收集、编制、整理、汇总直到归档的每个环节，必须具备真实性、完整性和系统性。10、产品质量合格证整理的要求第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页①、要有产品合格证目录表，质量证明书要有台账。②、将质量证明书归类建台账和分目录，将合格证顺序按类别专业粘贴在白纸上，在旁边注上使用部位。③、每种设备和材料的合格证只需一份，线材、管材、钢材要有质量保证书。合格证、质量保证书装订在一起，设一份目录。11、竣工图整理的要求①、没有设计变更的，在新的原施工图上加盖竣工图章可作为竣工图。②、有较小设计变更的，在新的原施工图上进行修改后加盖竣工图章可作为竣工图。③、有较大设计变更的，必须重新绘制竣工图。④、设计变更的所有内容必须如实地改绘在竣工图上，如在竣工图上改绘有困难时，必须在该图上写明说明，标注地点和设计变更号。⑤、竣工图要求完整无缺、绘图规范、内容清晰、图面整洁。三、材料设备出厂合格证内容1、建筑采暖卫生与煤气工程应具有的合格证①、各类管材及阀门。②、水泵（潜污泵）。③、各类安装用的型钢。2、电气安装工程应具有的合格证第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页①、各类电线、电缆、桥架、灯具和开关、插座。②、各类配电箱、控制箱、切换箱。③、各类塑料线管、钢管、KBG管。④、各类镀锌圆（扁）钢。四、施工记录的内容1、建筑采暖卫生与煤气工程应具有如下的施工记录①、卷内目录②、（）工程隐蔽检查记录（通用表）-渝建竣-27隐蔽工程汇总表③、（）施工记录（通用...
