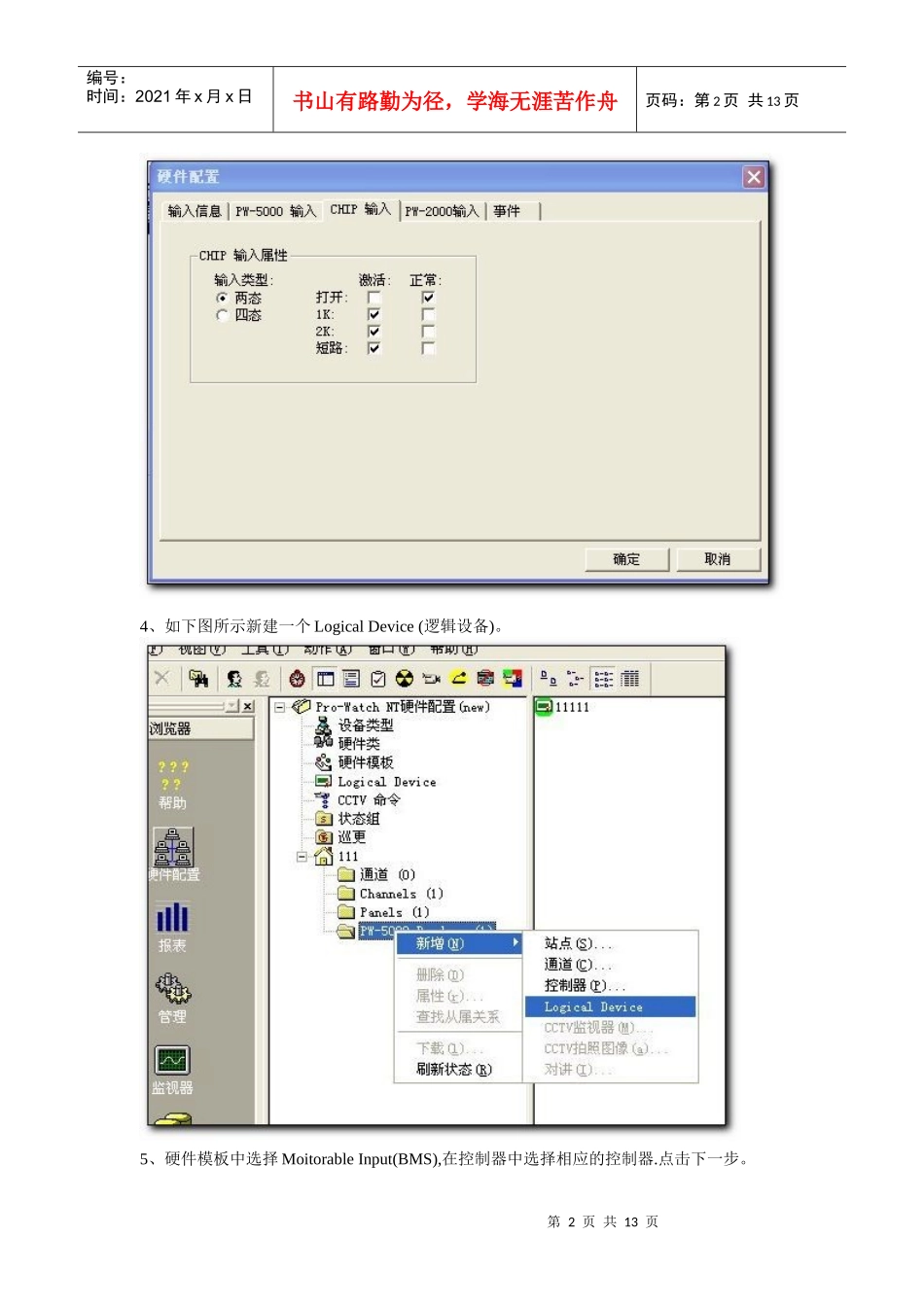

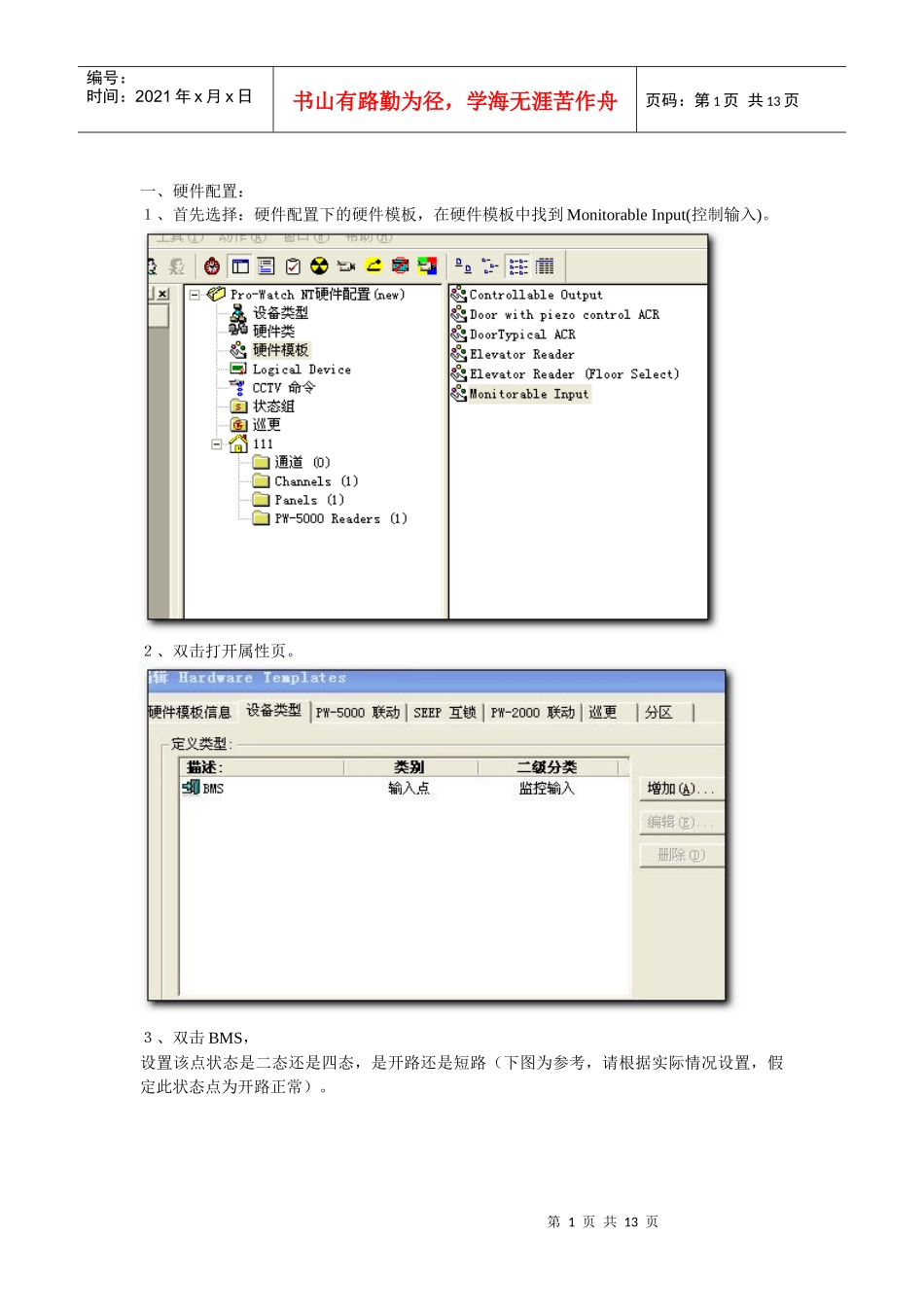

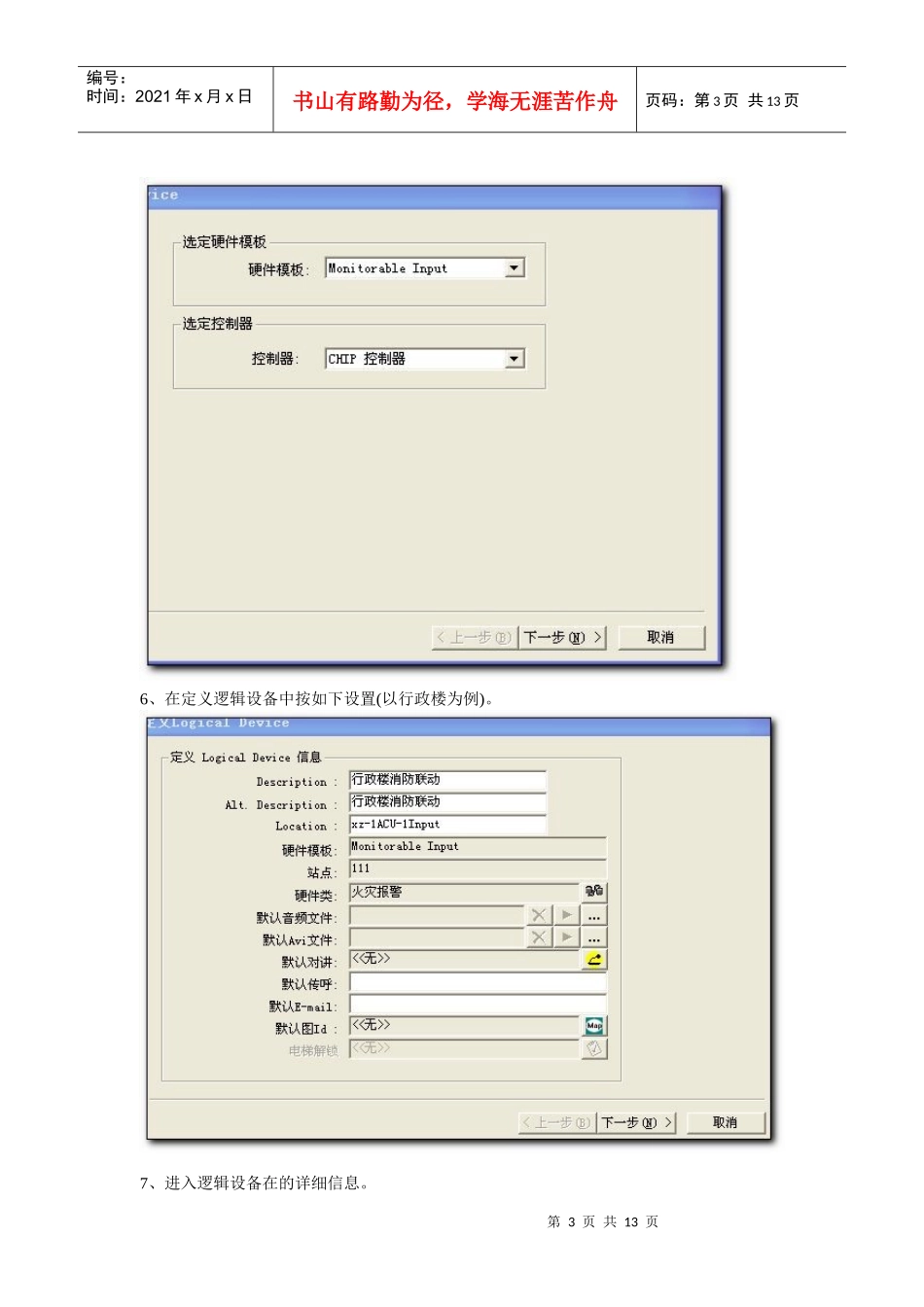

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一、硬件配置：１、首先选择：硬件配置下的硬件模板，在硬件模板中找到MonitorableInput(控制输入)。２、双击打开属性页。３、双击BMS，设置该点状态是二态还是四态，是开路还是短路（下图为参考，请根据实际情况设置，假定此状态点为开路正常）。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页4、如下图所示新建一个LogicalDevice(逻辑设备)。5、硬件模板中选择MoitorableInput(BMS),在控制器中选择相应的控制器.点击下一步。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页6、在定义逻辑设备中按如下设置(以行政楼为例)。7、进入逻辑设备在的详细信息。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页8、双击BMS，根据实际物理消防报警线接线的物理地址选择相应BMS位置点位。9、完成的大样图（参考），多个消防报警联动请重复1-8操作。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页二、数据库配置：1、打开数据库配置下的组。第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页2、在右侧空白处按鼠标右键，点击新建组。3、描述写上该消防点所控制的楼层或楼名称，在增加中把该报警点控制的所有门增加进下列空白中（根据实际情况填写）。第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页4、在事件过程中，按如下图设置：第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页第9页共13页第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页5、在事件触发器中第10页共13页第9页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共13页第11页共13页第10页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共13页第12页共13页第11页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共13页第13页共13页第12页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共13页6、至此整个设置完毕。三、注意事项：1、此联运为软联动必须在确保门禁服务器与门禁控制器能够不间断通讯。2、本程序当所设置的点发生不正常时就会产生相应门开启状态，先期建议先用少量门测试。3、切记，此联运信号为干接点信号，不要接进电压，以免烧毁门禁控制器主板的输入端口。4、其他软消防联动以此类推。5、如有不明之处欢迎来电。13910595025
