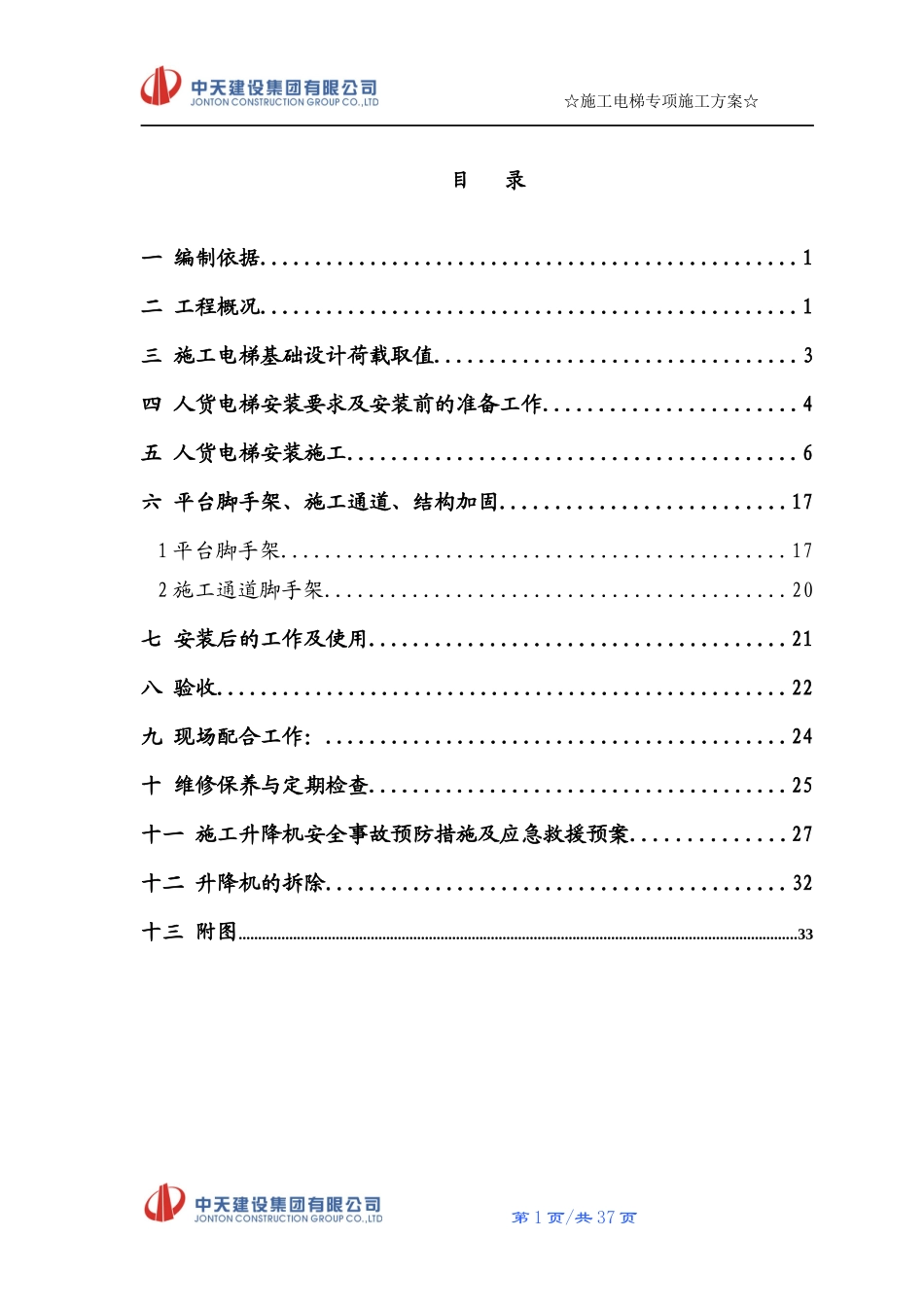

☆施工电梯专项施工方案☆目录一编制依据.................................................1二工程概况.................................................1三施工电梯基础设计荷载取值.................................3四人货电梯安装要求及安装前的准备工作.......................4五人货电梯安装施工.........................................6六平台脚手架、施工通道、结构加固..........................171平台脚手架..............................................172施工通道脚手架..........................................20七安装后的工作及使用......................................21八验收....................................................22九现场配合工作：..........................................24十维修保养与定期检查......................................25十一施工升降机安全事故预防措施及应急救援预案..............27十二升降机的拆除..........................................32十三附图................................................................................................................................................33第1页/共37页第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共36页人货电梯专项施工方案一编制依据1×××××××工程施工组织总设计2×××××××项目工程施工图纸3建筑工程施工质量验收规范GB50202-20024建筑机械使用安全技术规程JGJ33-20015GJJ《SC型施工升降机使用说明书》二工程概况（一）工程简介×××××××项目工程1-14#楼，位于×××××××河村通道（碧湖路）东侧，框剪结构，1-6#楼采用桩基础，地下1层，地上18层，7-14#楼采用天然基础，其中7-9#楼11层，10-14#地下一层，地上4层，总建筑面积约10.04万m2。由×××××××有限公司投资兴建，×××××××有限公司设计，×××××××有限公司监理，中天建设集团有限公司承建。工程目标安全、文明施工目标确保××市安全生产、文明施工优良样板（“双优”）工地，争创××省安全生产、文明施工优良样板（“双优”）工地（二）结构概况本工程为高层全现浇框剪结构。建筑物抗震设防烈度为7度，本工程±0.00的黄海标高12M；地基与基础工程，采用高强预应力管桩承台，及底板基础。主体结构及装修阶段施工时，垂直运输机械采用SC200/200TD施工升降机6台；垂直运输机计划安装时间为结构5层开始。根据施工现场的场地情况及建筑物的平面位置，确定每栋各一台施工升降机。第1页共36页第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页1#楼人货电梯安装高度为54.3米；2#楼人货电梯安装高度为54.3米;3#楼人货电梯安装高度为54.3米;4#楼人货电梯安装高度为54.3米;5#楼人货电梯安装高度为54.3米;6#楼人货电梯安装高度为54.3米；各栋施工电梯安装位置如下：1、编号为1＃施工电梯安装于1#喽1-A轴以外，1-11~1-16轴之间；2、编号为2＃施工电梯安装于2#楼2-A轴以外，2-11~2-16轴之间；3、编号为3＃施工电梯安装于3#楼3-M轴以外，3-11~3-16轴之间；4、编号为4＃施工电梯安装于4#楼4-D轴以为，4-17~4-22轴之间；5、编号为5＃施工电梯安装于5#楼5-M轴以外，5-7~5-12轴之间；6、编号为6＃施工电梯安装于6#楼6-M轴以为，6-11~6-16轴之间；第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页三施工电梯基础设计荷载取值本工程采用SC200/200TD型升降机，根据人货电梯机械制造厂家对人货电梯基础的技术要求：⑴、基础承受的载荷能力应大于P。P=(吊笼重+外笼重+导轨架总重+载重)×0.02kN。⑵、混凝土基础板下面的承载力应大于0.15Mpa。⑶、双层钢筋网:钢筋直径12㎜,间距200㎜。⑷、L距离根据所选择的附架型号与现场实际情况而定。⑸、基础座或基础预埋件应全部埋入混凝土基础板内。⑹、基础周围须考虑排水措施。施工电梯基础做法：人货梯型号选用SC200/200TD，基础长4.4M×宽3.80M。施工电梯基础平面尺寸图详见附图12....
