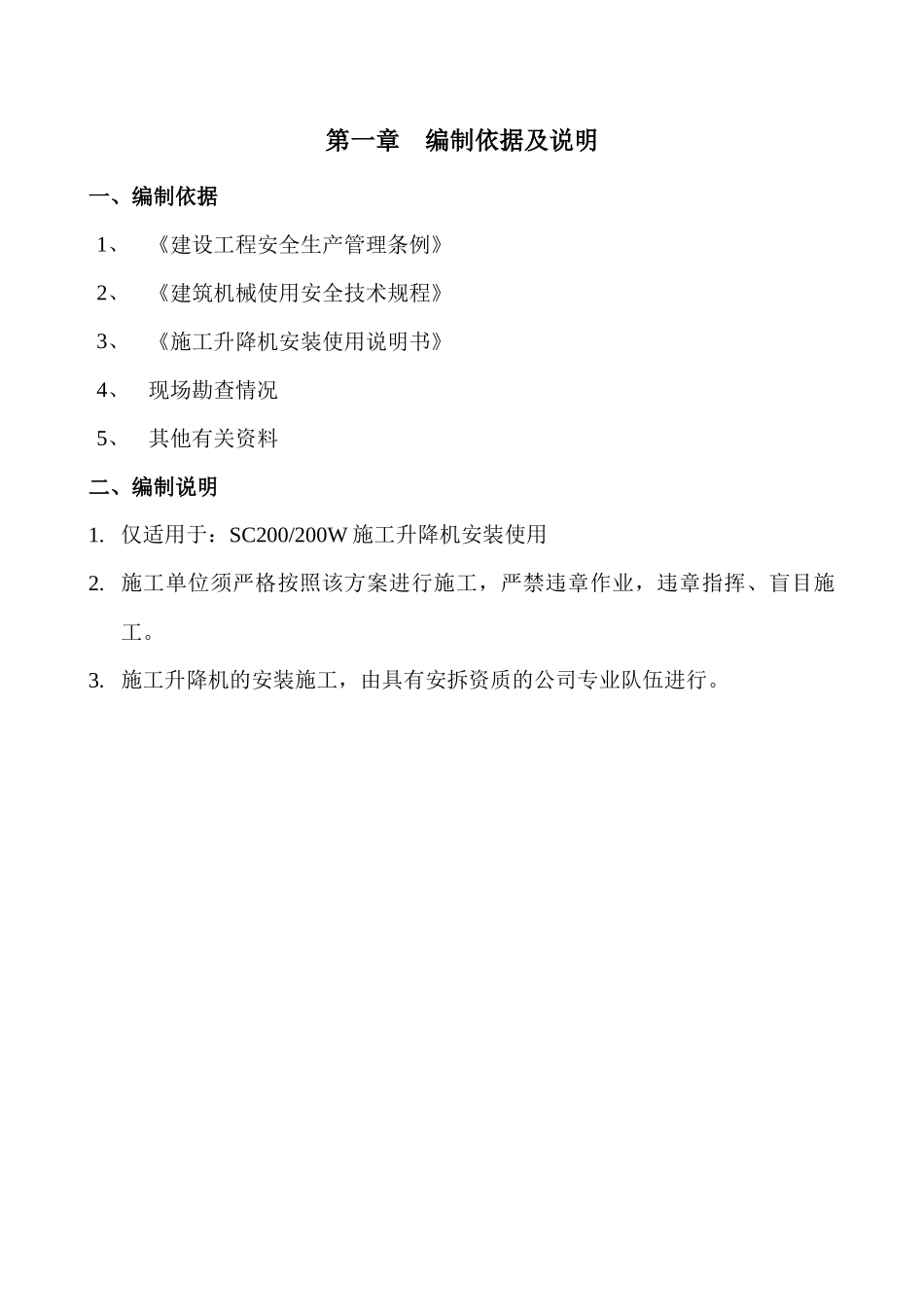

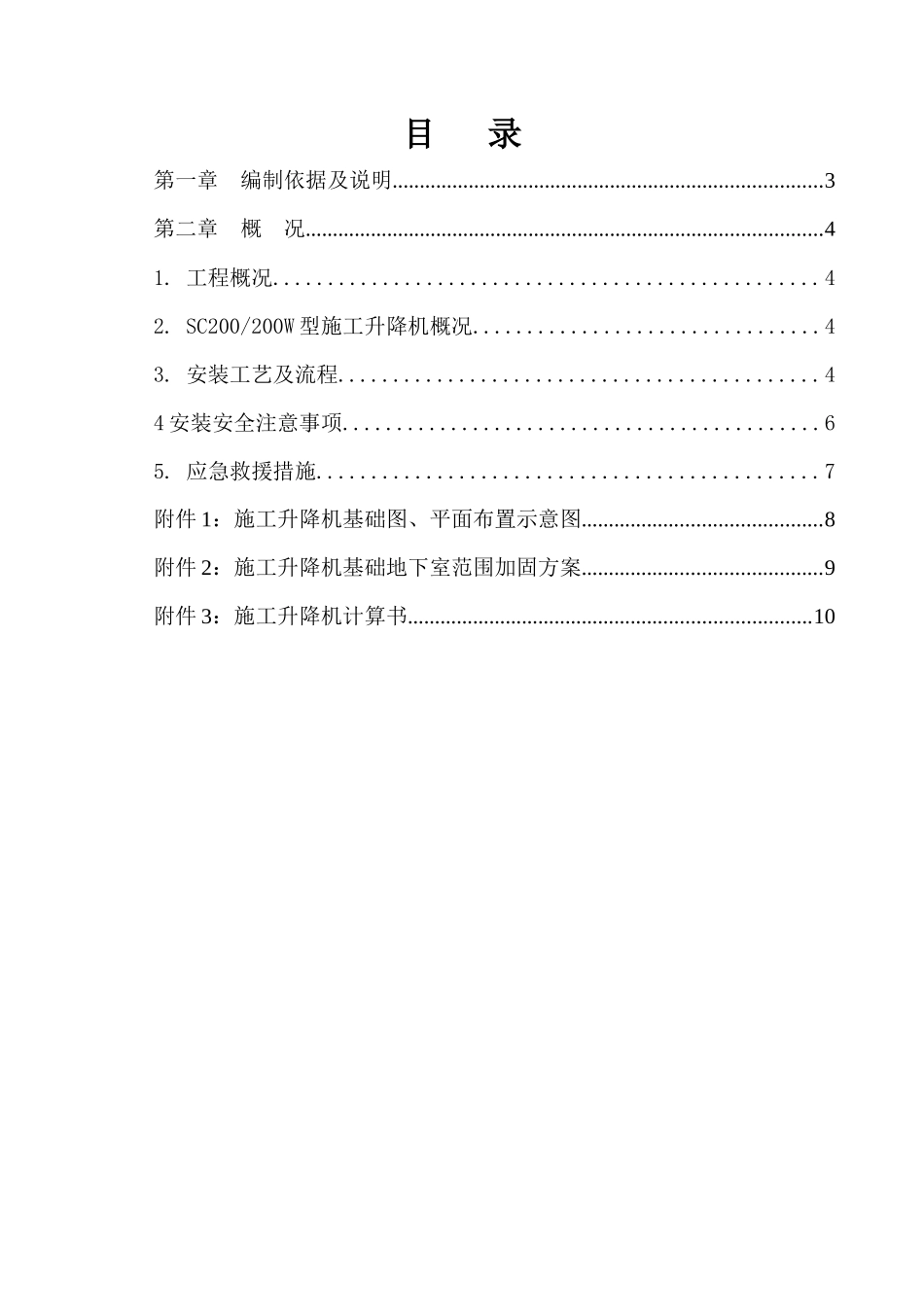

施工升降机安装方案目录第一章编制依据及说明...............................................................................3第二章概况...............................................................................................41.工程概况..................................................42.SC200/200W型施工升降机概况................................43.安装工艺及流程............................................44安装安全注意事项............................................65.应急救援措施..............................................7附件1：施工升降机基础图、平面布置示意图............................................8附件2：施工升降机基础地下室范围加固方案............................................9附件3：施工升降机计算书..........................................................................10第一章编制依据及说明一、编制依据1、《建设工程安全生产管理条例》2、《建筑机械使用安全技术规程》3、《施工升降机安装使用说明书》4、现场勘查情况5、其他有关资料二、编制说明1.仅适用于：SC200/200W施工升降机安装使用2.施工单位须严格按照该方案进行施工，严禁违章作业，违章指挥、盲目施工。3.施工升降机的安装施工，由具有安拆资质的公司专业队伍进行。第二章概况一、工程概况：中冶实久郫县研发大楼工程为钢筋砼框架—剪力墙结构根据本工程情况，安装SC200/200W型施工升降机2台。楼号建筑物高度（米）设备安装高度（米）设备提升高度（米）配置附墙形式附墙距离配置附墙数量（套）A号楼80米85米80米SCAT511.8-2.5米9套B号楼100米105米100米SCAT511.8-2.5米11套二．SC200/200W型施工升降机概况SC200/200W施工升降机是四川建设机械（集团）股份有限公司生产的双笼施工升降机。该升降机由导轨架、吊笼附件、基础及平衡、电气等部分组成作为装载物料和人员的两个吊笼部置在导轨架两侧，每个吊笼内有独立的驱动装置，通过驱动装置上的小齿轮与固定在标准节上的齿条啮合来实现吊笼的上下运动，每个吊笼设有独立的操作系统，一次能将2吨的物料或24人在不到3分钟的时间内垂直送到100米的高度。该施工升降机安全保护装置齐备，设有防护围栏、围栏上由机电保护装置。在吊笼内设有总停开关、上下限位开关、门限位开关、保险扣、防坠安全装置等安全措施，整机性能优良，质量保证，安全可靠，安装拆卸方便。设备主要技术参数：额定载重量：2000公斤或24人额定起升速度：38米/分钟电机功率：2×15千瓦限速器动作速度：60米/分钟导轨架自由端最大允许高度：7.5米最大提升高度：200米安装起重机起吊能力：200千克三、施工升降机安装工艺及流程1、主要部件安装主要部件的安装内容基础构架、导轨、三节标准节、吊笼、地面围栏、电缆框、电气线路等。安装步骤如下：（1）把基础表面(地下室顶板）打扫干净，去掉地脚架孔内杂物和积水，将基础构架摆放到上面，用4个M24×160的螺栓将基础构架和基础连在一起；（2）在吊笼与基础构架围栏和第二节标准节一同安装在标准节上检查水平与附墙的距离。基础构架的水平可通过基础构架与基础之间加垫片进行调整；（3）按次序装上第三节标准节，应把缓冲弹簧一同装上。两个方向上检查导轨架的垂直度（用水平仪或铅垂线），然后将螺栓拧紧，螺栓拧紧后应重新检查垂直度；（4）安装吊笼时，把吊笼上导向轮松开，电机制动松闸，用起重设备将吊笼吊到安装位置，使传动板上的小齿轮与标准节上的齿轮啮合，导向轮抱住标准节上的立柱上，慢慢将吊笼放下。就位后，重新调试导向轮及压轮间隙，通过导向轮的偏心轴调整导向轮与标准节立柱间隙为0.4～0.6mm，然后，调整传动板背面的压轮，使之与齿条背面接触。并使驱动齿轮与齿条的侧隙0.2～0.5mm接触斑点沿齿高应≥40%，沿齿高于≥50%；（5）吊笼在标准节上安装调整好后，将电机制动器合闸；（6）接通施工升降机的电气线路，检查各项功能是否正常，如果发现施工升降机的运动方向与操作开关指示的方向不同的话，可切断电源，调整两根电缆的连接即可；（7）用...
