长虹精显王背投彩电维修知识VIP免费

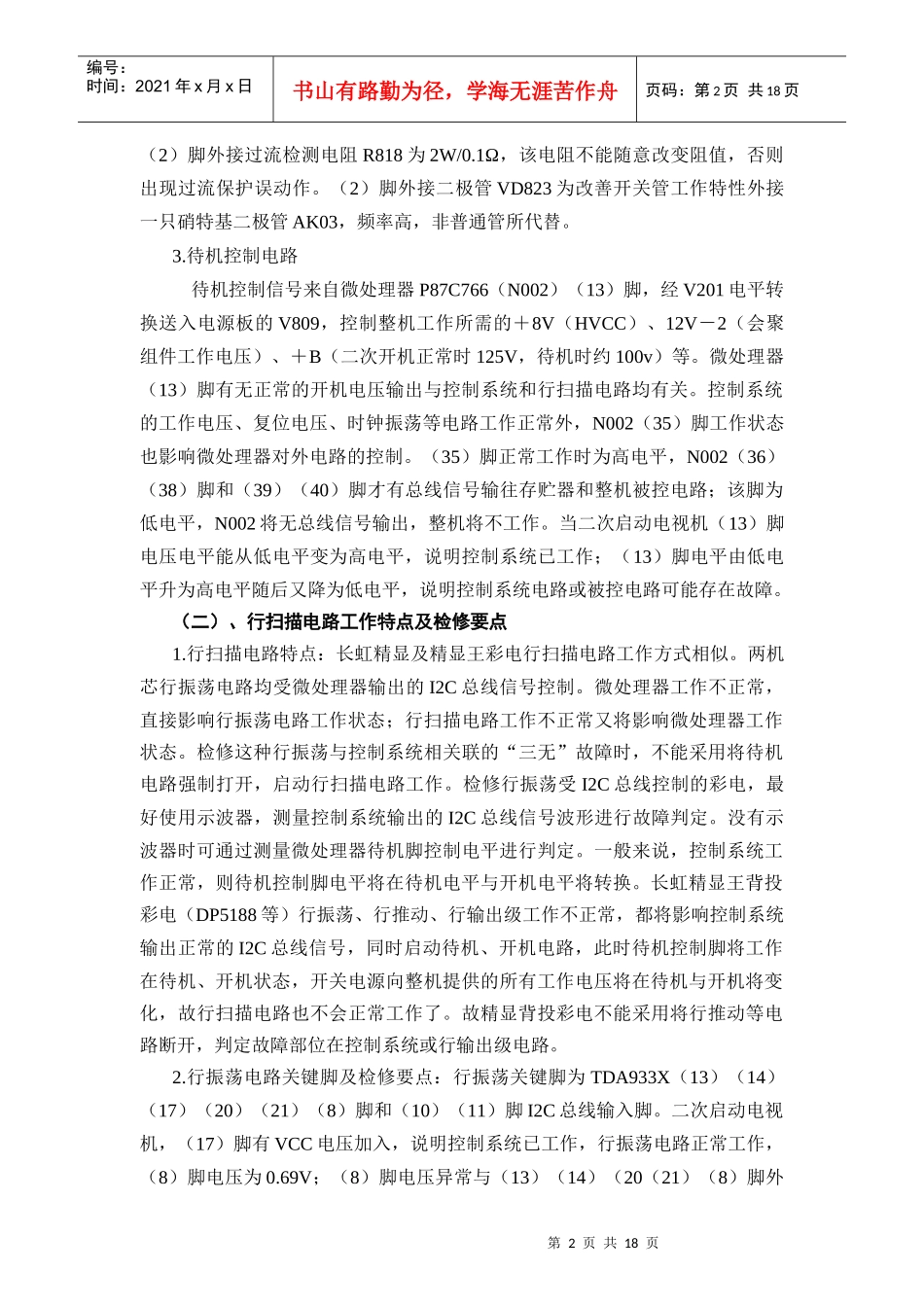

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页一、长虹精显王背投彩电维修一、开关电源及行扫描电路要点及维修实例长虹精显王背投彩电开关电源使用的厚膜块STR－6658B内置有开关调整管、振荡元件、稳压、过流及过压检测控制等电路。集成块引脚功能、工作电压及对地电阻见表1。（一）开关电源工作简述与检修要点：1.电源开关一旦接通，220V交流电经R816对C817充电，建立电压并输往（4）脚。当（4）脚电压上升到约17V，STR－6658B及引脚组成的振荡、放大电路、检测电路启动，开关电源进入正常工作状态。开关电源正常工作后，将有变化电流通过开关变压器初级，并在变压器初、次级产生脉冲幅度大小不同的感应脉冲信号，经整流滤波电路形成整机工作的工作电压。与此同时（4）脚工作电压将由开关变压器T862（8）－（7）绕组感应电压经R819、VD828、C819整流滤波产生超过39V直流电压，经电子稳压电路V802稳压后再向（4）脚提供更稳定的17V工作电压。（4）脚工作电压的特点是：低于10V开关电源将不工作，高于10V而低于17V时，开关电源输出＋B电压可能不稳定或带不起负载。（4）脚电压太高时，块内接过压保护电路启动，迫使振荡电路停振，开关电源无电压输出（4）脚工作电压需维持在17V左右。表1引脚功能待机工作电压正常工作电压对地电阻（200k）1过流、稳压、过压检测信号输入脚0.2V2.1V0.7K2内接开关管源极（S）000.35Ω3接开关栅极（D）299V299V∞4供电电压端16.9V17.3V∞5地0002.过流和稳压调整电路。STR－6658B（1）脚为多功能复用脚，它担负着开关电源稳压、过流检测任务。当开关电源负载出现过流时，（2）脚将有大电流通过过流检测电阻R818，并在R818上建立电压，此电压通过电阻R817送入（1）脚内接过流检测电路并启动，迫使开关电源停振。接在＋B输出端的误差检测放大电路VQ805检测的＋B误差控制电流经光电耦合器N804转换成控制电流送入厚模块（1）脚，控制（1）脚内接RC振荡电路充放电流大小，即改变了开关管导通、截止时间，也就是改变了开关变压器贮能时间，从而实现调整、稳定＋B电压。从（1）脚的作用可以看出，（1）脚外电路存在故障可能出现开机瞬间有＋B电压输出，随后降为0V或输出＋B电压偏高或偏低。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页（2）脚外接过流检测电阻R818为2W/0.1Ω，该电阻不能随意改变阻值，否则出现过流保护误动作。（2）脚外接二极管VD823为改善开关管工作特性外接一只硝特基二极管AK03，频率高，非普通管所代替。3.待机控制电路待机控制信号来自微处理器P87C766（N002）（13）脚，经V201电平转换送入电源板的V809，控制整机工作所需的＋8V（HVCC）、12V－2（会聚组件工作电压）、＋B（二次开机正常时125V，待机时约100v）等。微处理器（13）脚有无正常的开机电压输出与控制系统和行扫描电路均有关。控制系统的工作电压、复位电压、时钟振荡等电路工作正常外，N002（35）脚工作状态也影响微处理器对外电路的控制。（35）脚正常工作时为高电平，N002（36）（38）脚和（39）（40）脚才有总线信号输往存贮器和整机被控电路；该脚为低电平，N002将无总线信号输出，整机将不工作。当二次启动电视机（13）脚电压电平能从低电平变为高电平，说明控制系统已工作；（13）脚电平由低电平升为高电平随后又降为低电平，说明控制系统电路或被控电路可能存在故障。（二）、行扫描电路工作特点及检修要点1.行扫描电路特点：长虹精显及精显王彩电行扫描电路工作方式相似。两机芯行振荡电路均受微处理器输出的I2C总线信号控制。微处理器工作不正常，直接影响行振荡电路工作状态；行扫描电路工作不正常又将影响微处理器工作状态。检修这种行振荡与控制系统相关联的“三无”故障时，不能采用将待机电路强制打开，启动行扫描电路工作。检修行振荡受I2C总线控制的彩电，最好使用示波器，测量控制系统输出的I2C总线信号波形进行故障判定。没有示波器时可通过测量微处理器待机脚控制电平进行判定。一般来说，控制系统工作正常，则待机控制脚电平将在待机电平与开机电平将转换...
