ME1788管理系统维修手册

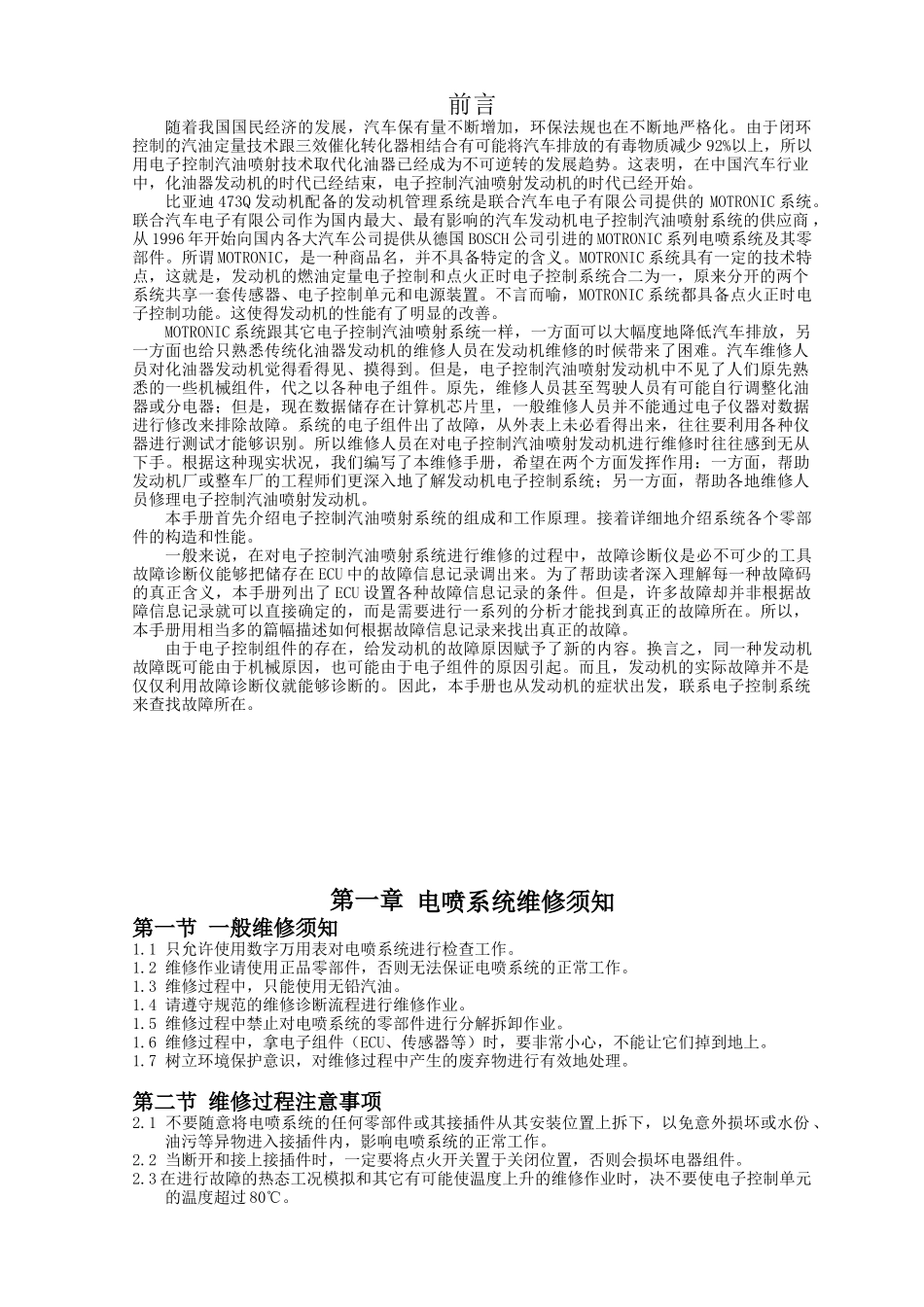

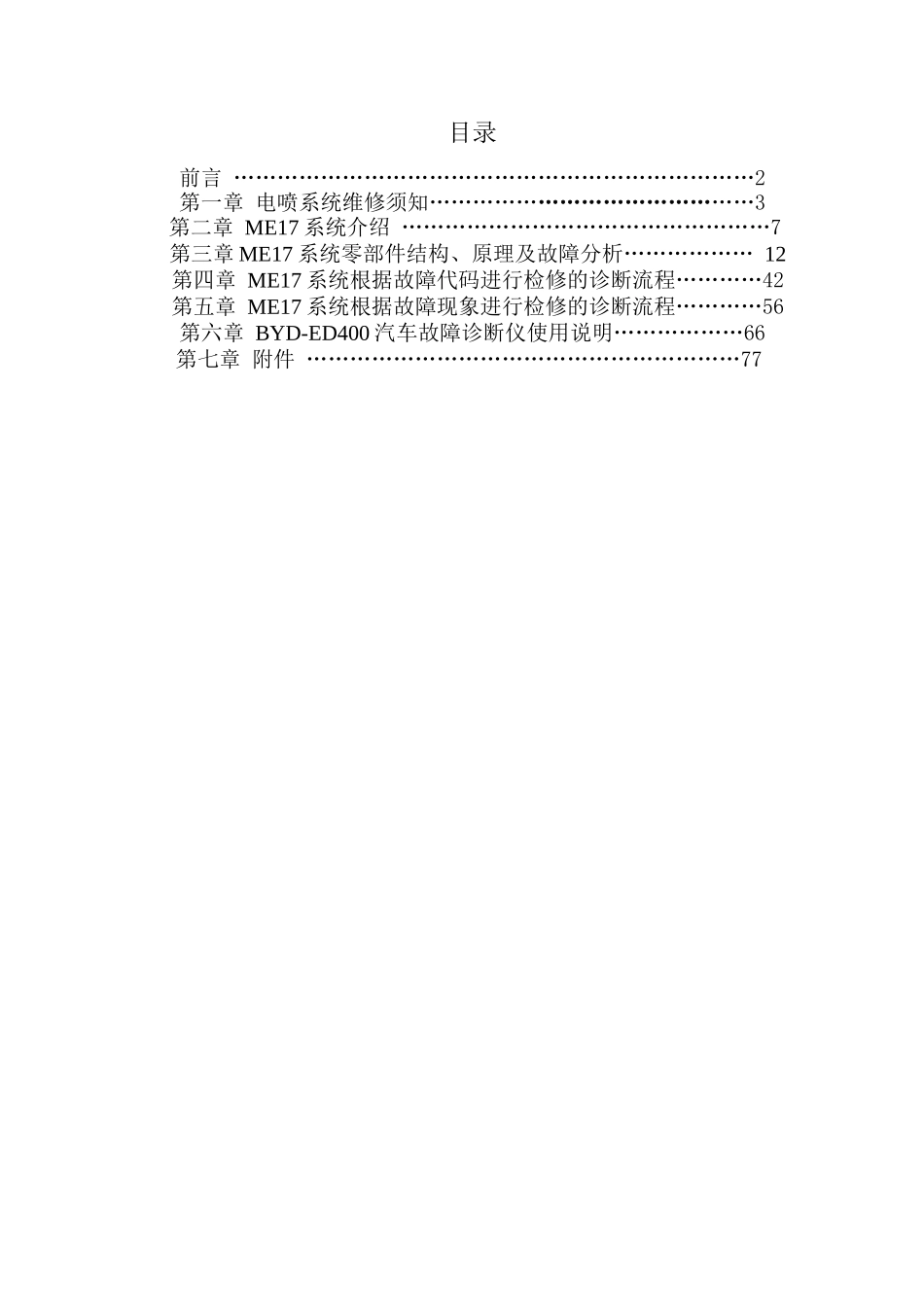

目录前言 ………………………………………………………………2第一章 电喷系统维修须知………………………………………3 第二章 ME17 系统介绍 ……………………………………………7 第三章 ME17 系统零部件结构、原理及故障分析……………… 12 第四章 ME17 系统根据故障代码进行检修的诊断流程…………42 第五章 ME17 系统根据故障现象进行检修的诊断流程…………56第六章 BYD-ED400 汽车故障诊断仪使用说明………………66第七章 附件 ……………………………………………………77前言随着我国国民经济的发展，汽车保有量不断增加，环保法规也在不断地严格化。由于闭环控制的汽油定量技术跟三效催化转化器相结合有可能将汽车排放的有毒物质减少 92%以上，所以用电子控制汽油喷射技术取代化油器已经成为不可逆转的发展趋势。这表明，在中国汽车行业中，化油器发动机的时代已经结束，电子控制汽油喷射发动机的时代已经开始。比亚迪 473Q 发动机配备的发动机管理系统是联合汽车电子有限公司提供的 MOTRONIC 系统。联合汽车电子有限公司作为国内最大、最有影响的汽车发动机电子控制汽油喷射系统的供应商 ，从 1996 年开始向国内各大汽车公司提供从德国 BOSCH 公司引进的 MOTRONIC 系列电喷系统及其零部件。所谓 MOTRONIC，是一种商品名，并不具备特定的含义。MOTRONIC 系统具有一定的技术特点，这就是，发动机的燃油定量电子控制和点火正时电子控制系统合二为一，原来分开的两个系统共享一套传感器、电子控制单元和电源装置。不言而喻，MOTRONIC 系统都具备点火正时电子控制功能。这使得发动机的性能有了明显的改善。MOTRONIC 系统跟其它电子控制汽油喷射系统一样，一方面可以大幅度地降低汽车排放，另一方面也给只熟悉传统化油器发动机的维修人员在发动机维修的时候带来了困难。汽车维修人员对化油器发动机觉得看得见、摸得到。但是，电子控制汽油喷射发动机中不见了人们原先熟悉的一些机械组件，代之以各种电子组件。原先，维修人员甚至驾驶人员有可能自行调整化油器或分电器；但是，现在数据储存在计算机芯片里，一般维修人员并不能通过电子仪器对数据进行修改来排除故障。系统的电子组件出了故障，从外表上未必看得出来，往往要利用各种仪器进行测试才能够识别。所以维修人员在对电子控制汽油喷射发动机进行维修时往往感到无从下手。根据这种现实状况，我们编写了本维修手册，希望在两个方面发挥作用：一方...
