吴江取水泵房沉井施工方案VIP免费

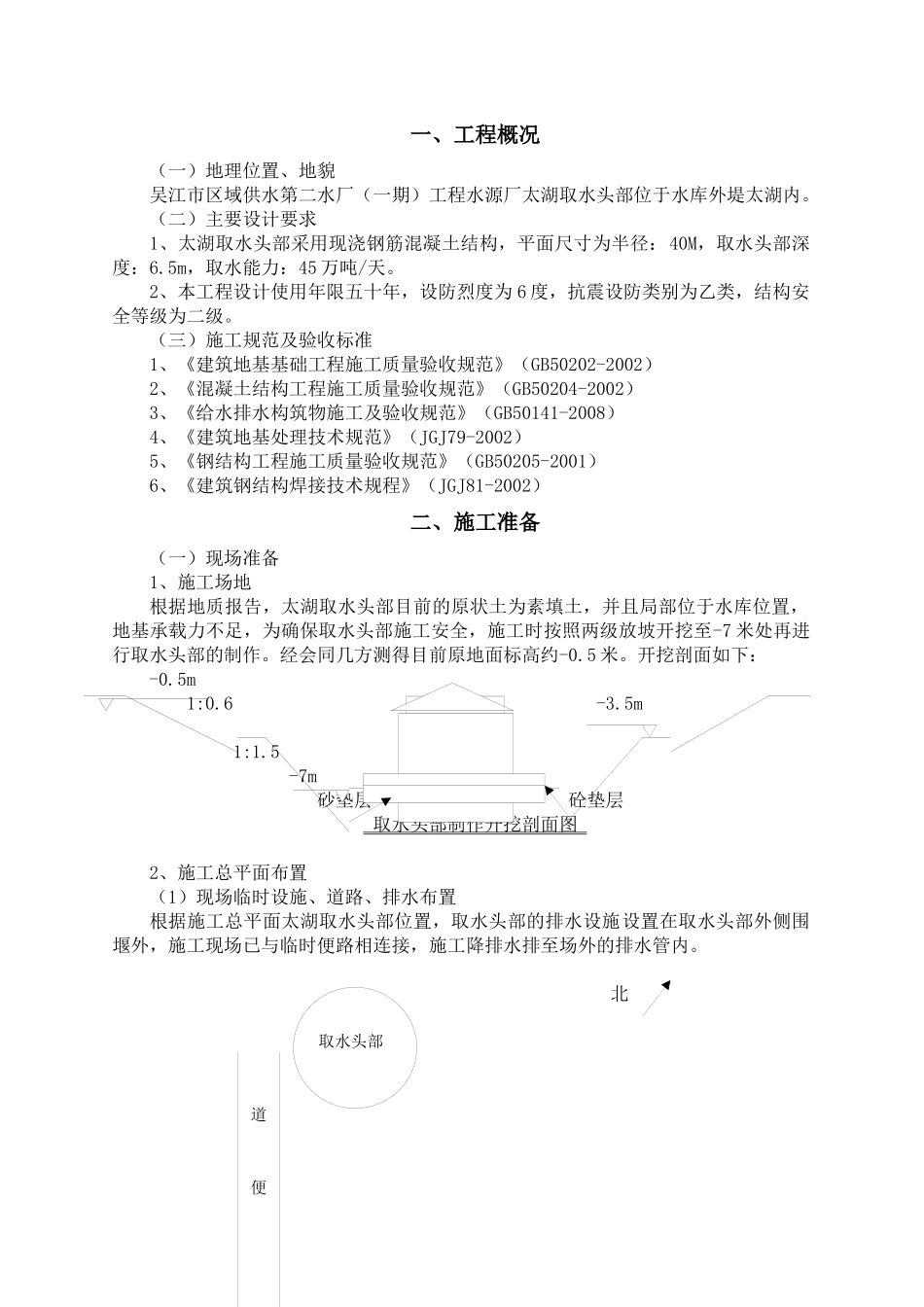

一、工程概况（一）地理位置、地貌吴江市区域供水第二水厂（一期）工程水源厂太湖取水头部位于水库外堤太湖内。（二）主要设计要求1、太湖取水头部采用现浇钢筋混凝土结构，平面尺寸为半径：40M，取水头部深度：6.5m，取水能力：45万吨/天。2、本工程设计使用年限五十年，设防烈度为6度，抗震设防类别为乙类，结构安全等级为二级。（三）施工规范及验收标准1、《建筑地基基础工程施工质量验收规范》（GB50202-2002）2、《混凝土结构工程施工质量验收规范》（GB50204-2002）3、《给水排水构筑物施工及验收规范》（GB50141-2008）4、《建筑地基处理技术规范》（JGJ79-2002）5、《钢结构工程施工质量验收规范》（GB50205-2001）6、《建筑钢结构焊接技术规程》（JGJ81-2002）二、施工准备（一）现场准备1、施工场地根据地质报告，太湖取水头部目前的原状土为素填土，并且局部位于水库位置，地基承载力不足，为确保取水头部施工安全，施工时按照两级放坡开挖至-7米处再进行取水头部的制作。经会同几方测得目前原地面标高约-0.5米。开挖剖面如下：-0.5m1:0.6-3.5m1:1.5-7m砂垫层砼垫层取水头部制作开挖剖面图2、施工总平面布置（1）现场临时设施、道路、排水布置根据施工总平面太湖取水头部位置，取水头部的排水设施设置在取水头部外侧围堰外，施工现场已与临时便路相连接，施工降排水排至场外的排水管内。北道便取水头部平面布置图(2)施工用电现场已经有发电机至施工现场，施工时按实际操作情况在各用电点设置分配电箱，并采用三相五线制，在满足用电负荷的情况下选择线径。施工现场总用电量根据施工设备机械表中功率按使用最高峰。（3）机械设备布置根据施工需要，我公司配备了挖掘机，钢筋机械、木工机械、水泵等均按常规配备齐全（见下表），能满足施工进度和施工连续性。施工机具一览表（二）技术准备1、熟悉和审查图纸首先组织技术员、施工员、质量检查员等人员熟悉图纸，了解领会设计意图，掌握施工要点及操作要领。取水泵房已进行了施工图设计交底，施工中的关键点、注意事项已明确。2、认真编制施工方案。3、根据施工进度合理安排材料进场，组织施工力量，提前做好构件及半成品加工工作。4、根据施工进度编制模板翻样、钢筋翻样清单等。5、施工前期准备工作日程安排。序号机械名称型号台数额定功率KW备注1抽水机61.52砂浆搅拌机JJS-2B13.03插入式震动器CZ-50101.54插入式震动器CZ-3581.15钢筋切断机WQ-3222.26钢筋成型机GW40237电焊机BX1-3002208钢筋调直机12.29圆盘锯自制14.010木工刨床MB-25012.211打夯机40Kg1512自卸汽车10T,8T613平板震动器114挖掘机现代1m326、针对该工程采用取水头部施工的技术特点对管理人员进行技术培训，学习取水头部工程的施工经验。三、施工部署1、现场管理组织机构、管理组织网络项目部为确保施工进度和质量安全，建立管理组织机构，由项目经理统一指挥。建立业主、监理、施工单位定期碰头会制度，及时总结，布置工作，协调处理有关进度和质量安全及现场管理方面的问题。2、劳动力组织我项目部将抽调技术水平高、作业能力强的施工队伍在本工程中施工，并健全相关工种的培训，以满足本工程劳动力组织的需求。根据各阶段所需工种人数不同，合理调度，确保各阶段施工计划工期目标的实现，从而保证按期完成。3、材料选用规格及供应计划根据实际情况安排，确保工期的正常进行。4、施工进度安排本工程施工进度计划2012年3月25日～2012年5月1日（具体见附图），确保总工期的控制目标。在工程中以施工取水头部基坑为重点任务，也是整个工程施工成败的关键；一方面遵循施工规律，另一方面，根据项目部现有机械技术装备和外部可调节使用的设备，充分发挥效率，提高周转材料的使用频率。四、主要工程项目施工方法、技术措施（一）、取水头部施工1、制作工艺流程场地整平——放线——基坑开挖——夯实基底、抄平放线验线——浇筑砼垫层——底板施工——池壁、顶板施工——第一次立柱、梁施工——养护、拆模——第二次立柱、梁施工——养护、拆模——顶板施工—设备安装及附属设施。2、钢筋工程技术负责人：唐志才项目经理：刘春大质检员邵俊杰施工员赵云生一峰...
