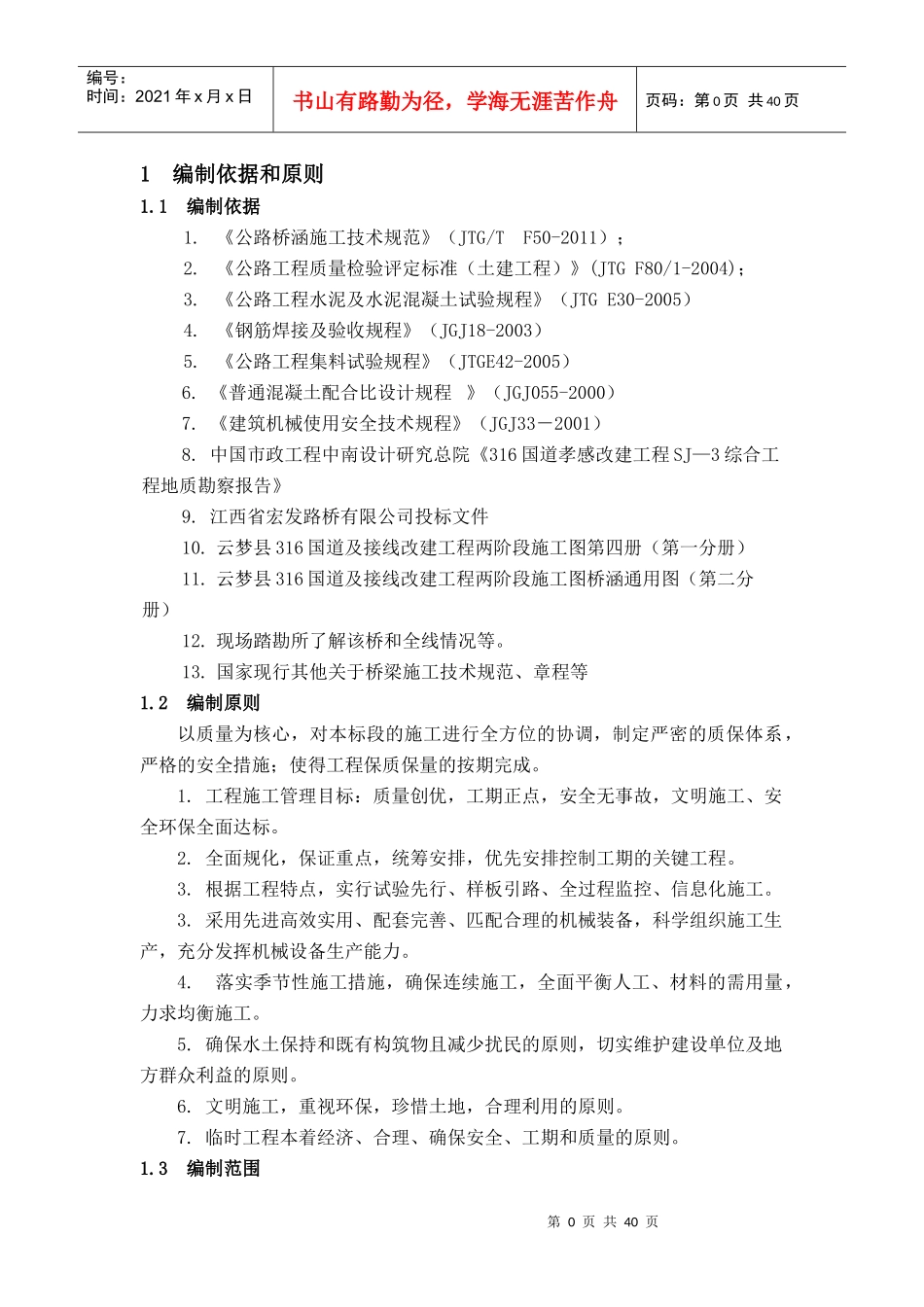

第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共40页1编制依据和原则1.1编制依据1.《公路桥涵施工技术规范》（JTG/TF50-2011）；2.《公路工程质量检验评定标准（土建工程）》(JTGF80/1-2004)；3.《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）4.《钢筋焊接及验收规程》（JGJ18-2003）5.《公路工程集料试验规程》（JTGE42-2005）6.《普通混凝土配合比设计规程》（JGJ055-2000）7.《建筑机械使用安全技术规程》（JGJ33－2001）8.中国市政工程中南设计研究总院《316国道孝感改建工程SJ—3综合工程地质勘察报告》9.江西省宏发路桥有限公司投标文件10.云梦县316国道及接线改建工程两阶段施工图第四册（第一分册）11.云梦县316国道及接线改建工程两阶段施工图桥涵通用图（第二分册）12.现场踏勘所了解该桥和全线情况等。13.国家现行其他关于桥梁施工技术规范、章程等1.2编制原则以质量为核心，对本标段的施工进行全方位的协调，制定严密的质保体系，严格的安全措施；使得工程保质保量的按期完成。1.工程施工管理目标：质量创优，工期正点，安全无事故，文明施工、安全环保全面达标。2.全面规化，保证重点，统筹安排，优先安排控制工期的关键工程。3.根据工程特点，实行试验先行、样板引路、全过程监控、信息化施工。3.采用先进高效实用、配套完善、匹配合理的机械装备，科学组织施工生产，充分发挥机械设备生产能力。4.落实季节性施工措施，确保连续施工，全面平衡人工、材料的需用量，力求均衡施工。5.确保水土保持和既有构筑物且减少扰民的原则，切实维护建设单位及地方群众利益的原则。6.文明施工，重视环保，珍惜土地，合理利用的原则。7.临时工程本着经济、合理、确保安全、工期和质量的原则。1.3编制范围第1页共40页第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页本方案用于云梦县316国道及接线改建工程。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页2工程概况2.1工程位置、规模及地形说明2.1.1工程位置1、胡家港中桥：本桥位于云梦县，为上跨当地小港（河），该河为云梦县曾店镇和倒店乡分界河，河底宽18m,河顶宽20m,河道深1.4m,路线与河道交角50度。勘察期间水深0.9m左右，测时水位：40.73m。经现场勘测及水文计算分析本桥设计水位：44.67m。本桥上部构造为3-20预应力混凝土空心板，桥梁全长66.08m，桥宽2×12m，本桥斜桥斜做，桥梁交角50度，下部构造桥台采用柱式台、桩基础，桥墩台桩基均为钻孔灌注桩，按摩擦桩设计。本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡0.46%。桥台采用GYZF4200x44型四氟滑板式橡胶支座；桥墩采用GYZ250x63型板式橡胶支座；0、3号桥台采用D80伸缩缝。本桥半幅横向采用9片空心板，上部构造见桥涵通用图中《20m后张法预应力混凝土连续空心板桥上部构造》（S4-BL20），公用构造见《桥梁公用构造》（S4-QLGY）。根据钻探资料及地质调绘资料显示，桥址地层主要由第四系全新统种植土（Q4ml），更新统冲洪积（Q3al+pl）粉质粘土、砾砂及白垩系上统（K2）强风化泥质砂岩组成。本次勘察范围内及周边地区，未发现浅埋的全新世活动断裂、滑坡、崩塌、泥石流、采空区等不良地质现象。2、西干渠中桥：本桥位于云梦县倒店乡，上跨西干渠，西干渠为徐家河水库支渠，云梦境内18.9km,为灌溉渠，经调查西干渠流量7m3/s,坡降8‰，桥址处渠道底宽4m,顶宽15m,高3.5m,路线与渠道交角60度。勘察期间无水。经现场勘测及水文计算分析本桥设计水位：56.928m。本桥上部构造为1-20预应力混凝土空心板，桥梁全长26.02m，桥宽2×12m，本桥斜桥斜做，桥梁交角60度，下部构造桥台采用柱式台、桩基础，桥台桩基为钻孔灌注桩，按摩擦桩设计。本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡-1.5%。桥台采用GYZ200x42型板式橡胶支座；0号桥台采用D40伸缩缝，1号桥台采用切缝。本桥半幅横向采用9片空心板，上部构造详见桥涵通用图《20m后张法预应力混凝土简支空心板桥上部构造》（S4-BJ20），公用构造见《桥梁公用构第3页共40页第2页共40页...
