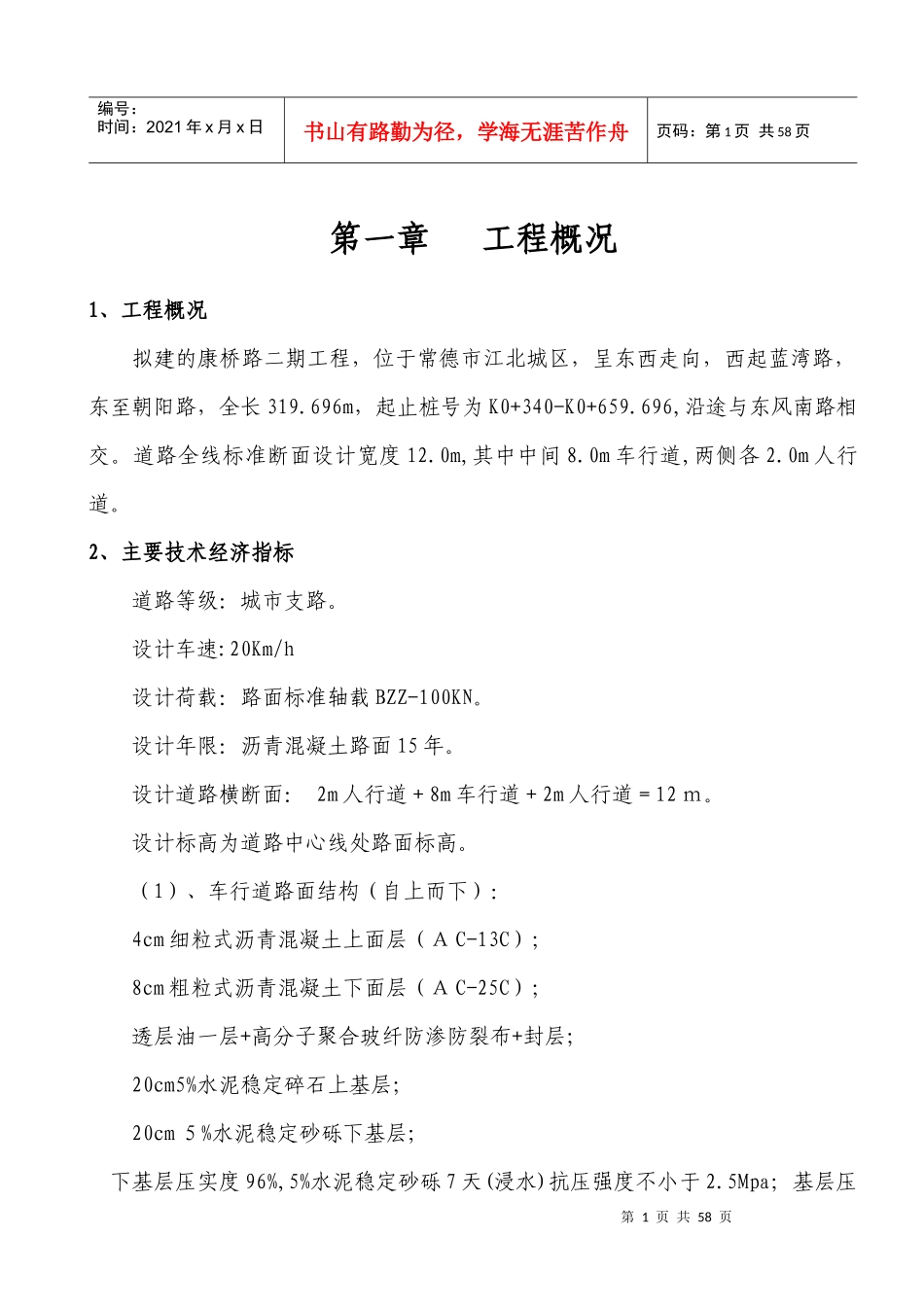

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页第一章工程概况1、工程概况拟建的康桥路二期工程，位于常德市江北城区，呈东西走向，西起蓝湾路，东至朝阳路，全长319.696m，起止桩号为K0+340-K0+659.696,沿途与东风南路相交。道路全线标准断面设计宽度12.0m,其中中间8.0m车行道,两侧各2.0m人行道。2、主要技术经济指标道路等级：城市支路。设计车速:20Km/h设计荷载：路面标准轴载BZZ-100KN。设计年限：沥青混凝土路面15年。设计道路横断面：2m人行道＋8m车行道＋2m人行道＝12ｍ。设计标高为道路中心线处路面标高。（1）、车行道路面结构（自上而下）：4cm细粒式沥青混凝土上面层（ＡC-13C）；8cm粗粒式沥青混凝土下面层（ＡC-25C）；透层油一层+高分子聚合玻纤防渗防裂布+封层；20cm5%水泥稳定碎石上基层；20cm５%水泥稳定砂砾下基层；下基层压实度96%,5%水泥稳定砂砾7天(浸水)抗压强度不小于2.5Mpa；基层压第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页实度97%,6%水泥稳定碎石7天(浸水)抗压强度不小于3.0Mpa；基层顶面回弹弯沉值Ls≤40（0.01mm）（用黄河JN150标准汽车检测）；沥青混凝土路面压实度98%,回弹弯沉值Ls应小于29.1（0.01mm）。（2）、人行道路面结构：6cm机制人行道砼面砖3厘米1:3干硬性水泥砂浆10厘米C20混凝土垫层(3)、路基施工应将杂填土、耕植土、素填土全部挖除，挖至粉质粘土，再填山砾石，山砾石中砾石含量不少于70%，碾压厚度每层不超过30cm；路床底面0-30厘米压实度为≧90%，30-80厘米压实度为≧90%，80-150厘米压实度为≧90%，路床150厘米以下压实度为≧87%；零填方及挖方的路床底面以下0-30厘米范围内压实度应≧90%；回弹弯沉值Ls≤248.4(0.01mm)。(4)、污水管、雨水管采用离心机制钢筋混凝土承插式排水管，接口采用橡胶圈承插接口，管道基础采用180度砂石基础，按标准图集04Ｓ516施工。3、主要工程数量A、道路工程主要工程量表序号项目名称单位工程量1挖方m37366.62填方（山砾石）m312742.4第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页3填方（片石）m31204.5420㎝5%水泥稳定碎石m22670520㎝5%水泥稳定砂砾m2272064细粒式㎝沥青混凝土（AC-13C）m2256078粗粒式㎝沥青混凝土（AC-25C）m225608立石m6809平石m68010立缘石m68011人行道板m21400B、雨水管道主要工程量表序号项目名称单位工程量1D300钢筋混凝土管米1202D400钢筋混凝土管米3003D500钢筋混凝土管米404D600钢筋混凝土管米965D800钢筋混凝土管米1166D1000钢筋混凝土管米1147米第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页8雨水口座229雨水圆形检查井（φ1000）座210雨水圆形检查井（φ1250）座411雨水圆形检查井（φ1500）座212雨水矩形检查井2200×1700座413污水圆形检查井（φ1000）座12C、道路照明及景观绿化主要工程量表序号项目名称单位工程量1路灯套72法国梧桐株903麦冬m21354、工期及质量目标本工程计划日历工期150天，计划2012年11月至2013年3月份建成通车。本工程质量，按合同要求达到合格工程标准。5、本工程的特点本工程的施工工期短。总工期只有5个月，路基土方和雨、污水管土方的施工工期约需为2个月，需要采取特殊措施缩短山砾土的沉降期，使山砾土填土路基满足压实度的要求，确保路基工程质量。这也是本工程的施工难点及重点。工程质量要求高，本工程合同要求达到合格标准，所以要求一支技术力量强、施工经验丰富的专业队伍来完成任务。第5页共58页第4页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共58页工程量大，本工程分为路基和排水管安装、路面、人行道及立平石、路灯、各种管线、绿化等项目的施工。施工中必须科学组织，合理安排，协调管理，确保施工中各个环节紧密相扣，以保证工期目标的实现。第二章施工组织机构及部署第一节组织机构体系1、施工组织管理机构科学合理的管理体制、统一有效的工程指挥系统是顺利施工的重要保证。为此，我公...
