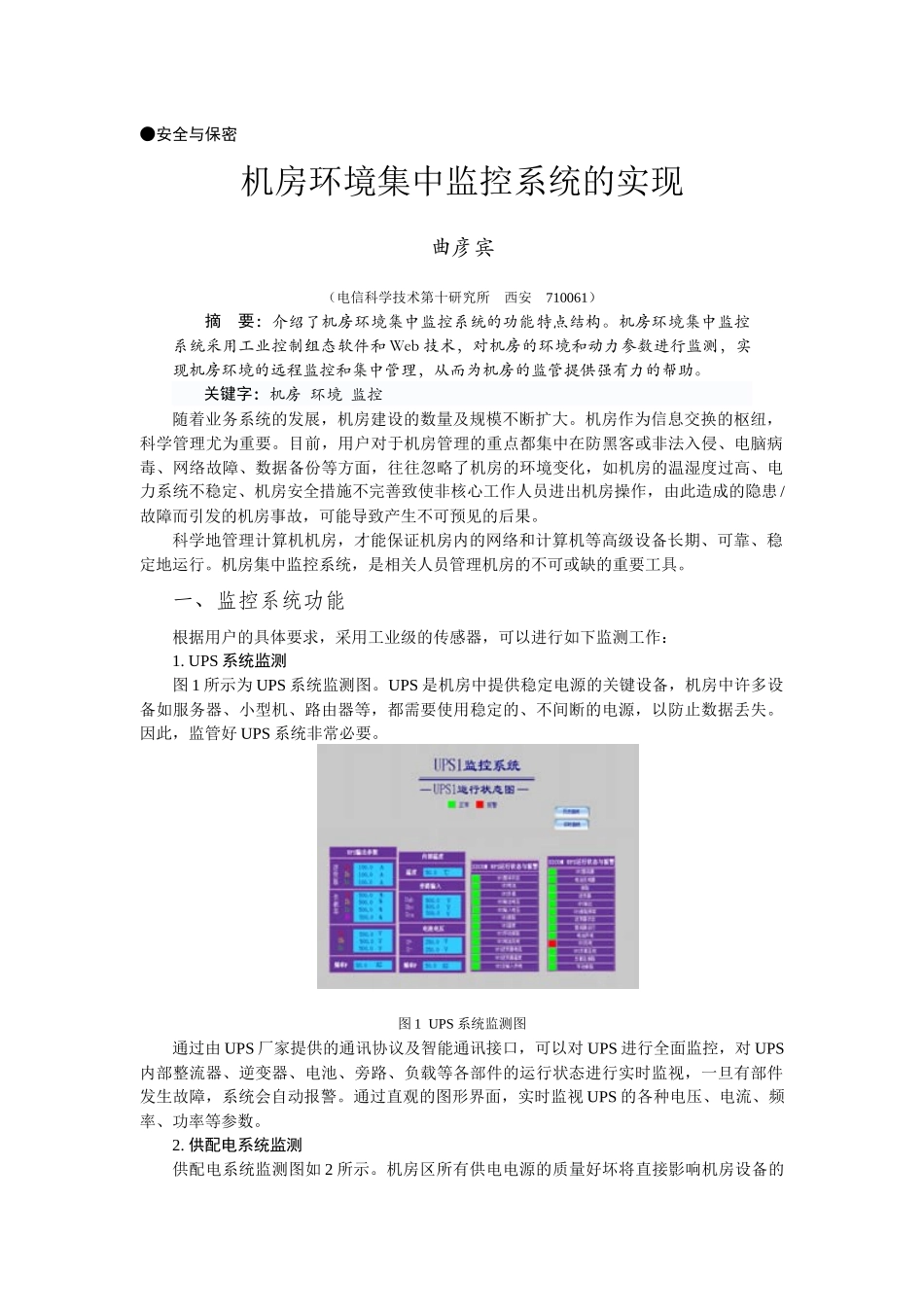

●安全与保密机房环境集中监控系统的实现曲彦宾（电信科学技术第十研究所西安710061）摘要：介绍了机房环境集中监控系统的功能特点结构。机房环境集中监控系统采用工业控制组态软件和Web技术，对机房的环境和动力参数进行监测，实现机房环境的远程监控和集中管理，从而为机房的监管提供强有力的帮助。关键字：机房环境监控随着业务系统的发展，机房建设的数量及规模不断扩大。机房作为信息交换的枢纽，科学管理尤为重要。目前，用户对于机房管理的重点都集中在防黑客或非法入侵、电脑病毒、网络故障、数据备份等方面，往往忽略了机房的环境变化，如机房的温湿度过高、电力系统不稳定、机房安全措施不完善致使非核心工作人员进出机房操作，由此造成的隐患/故障而引发的机房事故，可能导致产生不可预见的后果。科学地管理计算机机房，才能保证机房内的网络和计算机等高级设备长期、可靠、稳定地运行。机房集中监控系统，是相关人员管理机房的不可或缺的重要工具。一、监控系统功能根据用户的具体要求，采用工业级的传感器，可以进行如下监测工作：1.UPS系统监测图1所示为UPS系统监测图。UPS是机房中提供稳定电源的关键设备，机房中许多设备如服务器、小型机、路由器等，都需要使用稳定的、不间断的电源，以防止数据丢失。因此，监管好UPS系统非常必要。图1UPS系统监测图通过由UPS厂家提供的通讯协议及智能通讯接口，可以对UPS进行全面监控，对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视，一旦有部件发生故障，系统会自动报警。通过直观的图形界面，实时监视UPS的各种电压、电流、频率、功率等参数。2.供配电系统监测供配电系统监测图如2所示。机房区所有供电电源的质量好坏将直接影响机房设备的第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页安全，因此，采用三相智能电量变送器，对机房市电进线的供电参数实行监测非常重要。图2供配电系统监测图采用三相智能电量变送器，对机房的总输入电源柜电量进行检测。三相智能电量变送器是集三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数和电度等参数于一体的智能仪表。该表带有报警功能和智能通讯接口，可单独使用，亦可与计算机相连，将采集的参数送到计算机上，使用户能非常方便的读取配电的电流、电压，了解供电质量。机房因电源异常而引发的问题，通常都能通过电量仪和UPS的历史曲线分析出故障原因，从而可以预防故障的发生。通过分析有关参数的历史曲线，机房管理员能清楚地知道供电电源的质量是否可靠、完好，为合理地管理机房电源提供科学的依据。3.精密空调系统监控图3所示为空调系统监控图。通过空调自带智能通讯接口，可实时、全面地诊断空调状况，监控空调各部件（压缩机、风机、加热器、加湿器、去湿器、滤网等）的运行状态与参数，并可远程修改空调设置参数（温度与湿度），实现空调的远程开关机。对重要参数，可作曲线记录，用户可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取措施，防止空调机组被进一步地损坏。对严重的故障，可按用户要求加设各种报警方式，实现多种报警。图3空调系统监控图机房精密空调一般提供控制功能，在权限范围内，可对空调进行远程开机、关机、温湿度的上下限设定等操作。4.漏水监控机房内的地板底下有诸多的漏水水源，如空调机组的冲洗水回路、排水管等。由于机房区地板下强电、弱电、地线和电缆等纵横交错，如不慎发生漏水，没有被及时发现并清第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页除，后果将不堪设想。正因为机房漏水危害大，又不容易发现，对机房内的漏水状态进行实时的检测是十分必要的。目前，泄漏检测主要有两种方式：点式传感（图4所示）和分布式传感（图5所示）。点式传感决定于环境情况及传感点的分布，泄漏可能扩展非常大，其可靠性得不到保障。分布式传感即用特种绳将水源包围，可以真正意义上做到防患于未然，把泄漏危害降低到最低程度。两者的比较如图4、图5所示...
