公共事业专业实习报告：变电站实习报告VIP免费

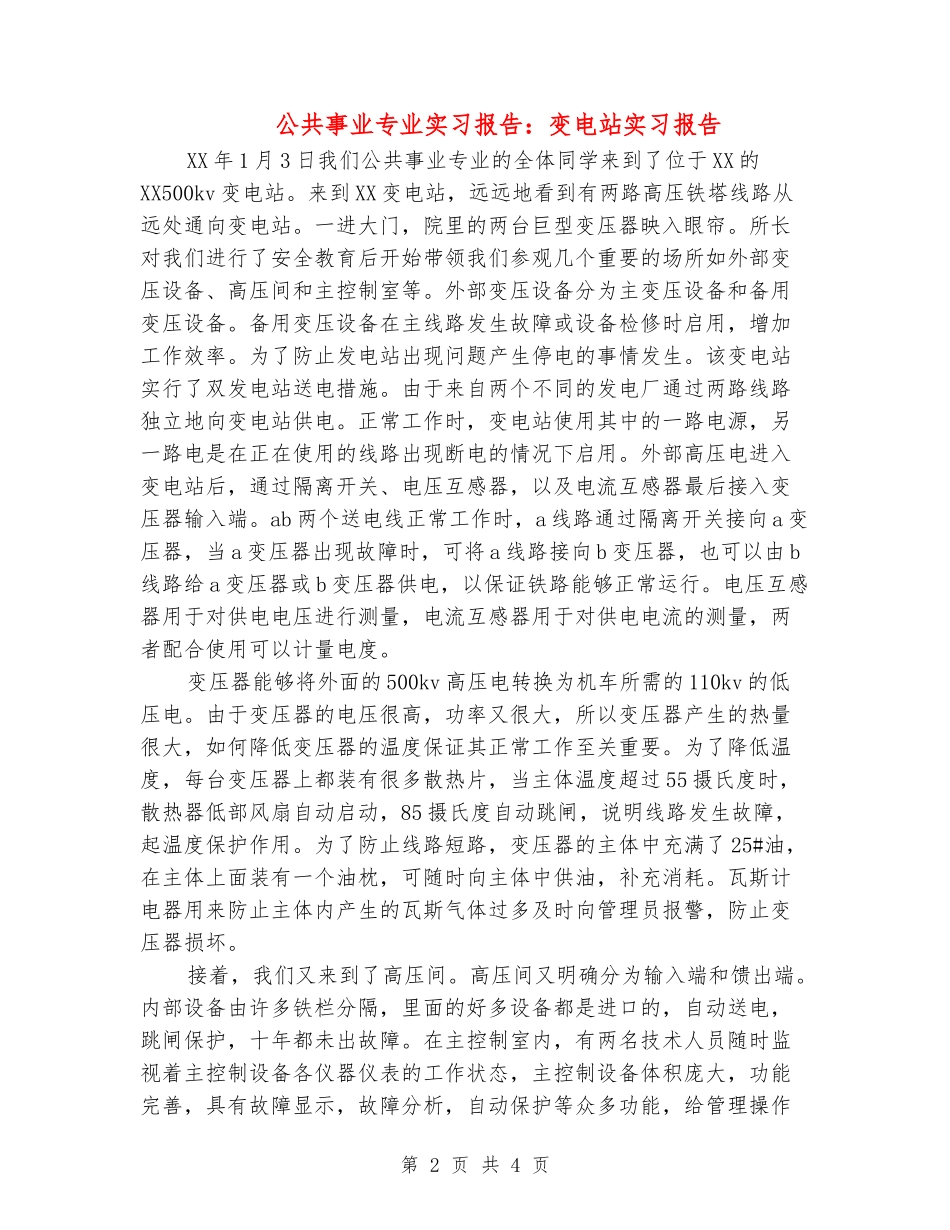

第1页共4页公共事业专业实习报告：变电站实习报告姓名：XXX学校：XXX时间：XXX公共事业专业实习报告：变电站实习报告XX年1月3日我们公共事业专业的全体同学来到了位于XX的XX500kv变电站。来到XX变电站，远远地看到有两路高压铁塔线路从远处通向变电站。一进大门，院里的两台巨型变压器映入眼帘。所长对我们进行了安全教育后开始带领我们参观几个重要的场所如外部变压设备、高压间和主控制室等。外部变压设备分为主变压设备和备用变压设备。备用变压设备在主线路发生故障或设备检修时启用，增加工作效率。为了防止发电站出现问题产生停电的事情发生。该变电站实行了双发电站送电措施。由于来自两个不同的发电厂通过两路线路独立地向变电站供电。正常工作时，变电站使用其中的一路电源，另一路电是在正在使用的线路出现断电的情况下启用。外部高压电进入变电站后，通过隔离开关、电压互感器，以及电流互感器最后接入变压器输入端。ab两个送电线正常工作时，a线路通过隔离开关接向a变压器，当a变压器出现故障时，可将a线路接向b变压器，也可以由b线路给a变压器或b变压器供电，以保证铁路能够正常运行。电压互感器用于对供电电压进行测量，电流互感器用于对供电电流的测量，两者配合使用可以计量电度。变压器能够将外面的500kv高压电转换为机车所需的110kv的低压电。由于变压器的电压很高，功率又很大，所以变压器产生的热量很大，如何降低变压器的温度保证其正常工作至关重要。为了降低温度，每台变压器上都装有很多散热片，当主体温度超过55摄氏度时，散热器低部风扇自动启动，85摄氏度自动跳闸，说明线路发生故障，起温度保护作用。为了防止线路短路，变压器的主体中充满了25#油，在主体上面装有一个油枕，可随时向主体中供油，补充消耗。瓦斯计电器用来防止主体内产生的瓦斯气体过多及时向管理员报警，防止变压器损坏。接着，我们又来到了高压间。高压间又明确分为输入端和馈出端。内部设备由许多铁栏分隔，里面的好多设备都是进口的，自动送电，跳闸保护，十年都未出故障。在主控制室内，有两名技术人员随时监视着主控制设备各仪器仪表的工作状态，主控制设备体积庞大，功能完善，具有故障显示，故障分析，自动保护等众多功能，给管理操作第2页共4页带来很大便利。当跳闸时，绿灯会闪，同时铃响，进行报警。当铁路上线路发生断路时，可以在主控面板的显示器上显出断电点距变电站的距离，从而为及时维修提供方便。最后我们总览了整个变电站的结构及工作状态，对其有了更直观清楚的了解。接着我们跟随所长来到会议室，他给我们讲解了云田变电站的运行过程和一些基本的模式。一般情况下，电经过输电线路到达500千伏变电站后，通过变压器转化为220千伏等级，输送到220千伏变电站后，再通过变压器转化为110千伏等级，通过110千伏变电站再次降压，最后通过街头常见的变压器转化为居民用电，此时电压已经降到了220伏。再接着来到主控室，其中包括微机监控系统、电力系统通信系统、变电站管理系统。梦山变的主控室有六台计算机组成：视频视频监控系统机、故障录波系统、监控后台2、监控后台1、五防系统，以上的都是由我国电气业较先进的南瑞集团的产品，可以说都是国内最先进的技术。在主控室里对整个变电站的运行进行监视，通过计算机技术对故障进行预警、分析、排除，控制及安全操作闭锁，显示和制表打印，时间顺序记录，事故追忆，信息的远传，运行、操作、事故处理指导，人机联系，运行的技术管理，自诊断、自恢复和自动切换。第3页共4页第4页共4页仅供参考【整理】教育范文，仅供参考。祝您工作顺利~
