模板施工方案培训资料(doc 64页)VIP免费

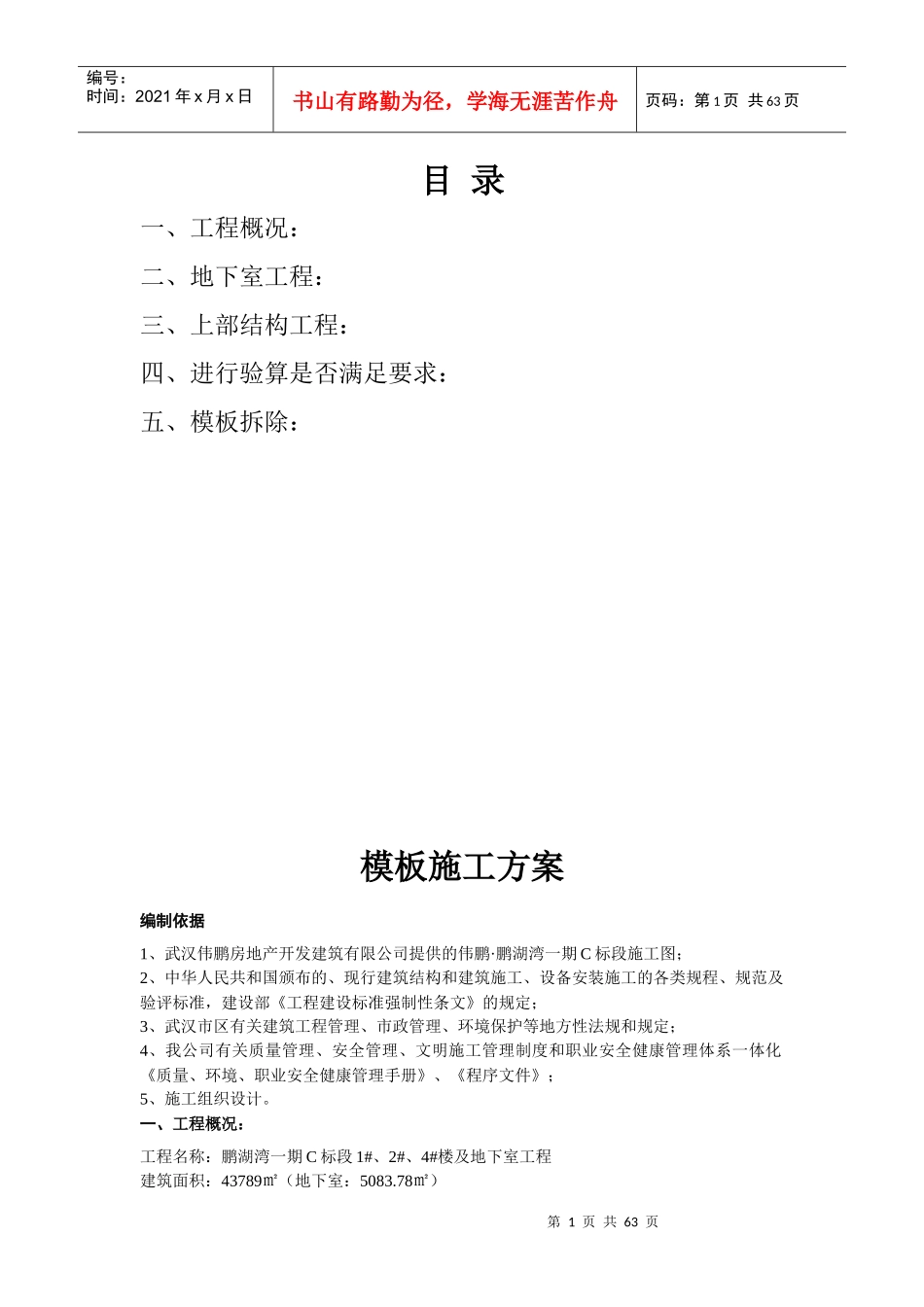

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页目录一、工程概况：二、地下室工程：三、上部结构工程：四、进行验算是否满足要求：五、模板拆除：模板施工方案编制依据1、武汉伟鹏房地产开发建筑有限公司提供的伟鹏·鹏湖湾一期C标段施工图；2、中华人民共和国颁布的、现行建筑结构和建筑施工、设备安装施工的各类规程、规范及验评标准，建设部《工程建设标准强制性条文》的规定；3、武汉市区有关建筑工程管理、市政管理、环境保护等地方性法规和规定；4、我公司有关质量管理、安全管理、文明施工管理制度和职业安全健康管理体系一体化《质量、环境、职业安全健康管理手册》、《程序文件》；5、施工组织设计。一、工程概况：工程名称：鹏湖湾一期C标段1#、2#、4#楼及地下室工程建筑面积：43789㎡（地下室：5083.78㎡）第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页建设单位：武汉伟鹏房地产开发建筑有限公司工程地点：武汉市江夏区大桥新区红旗村建筑层数、高度：1#、2#楼为31层、4#楼为28层，地下室层高4.05m；主楼层高：3m，1#、2#楼建筑高度；101.2m，4#楼建筑高度91.5m。本工程为地下室和主楼工程部分，地下室一层为车库、主楼部分三栋结构设计基本相同，本方案仅按一栋楼进行编制方案，其余参考施工。根据工程特点要求和相关规范要求地下室基础梁和承台为砖胎膜，主楼为钢管内脚手架支撑，主楼部分剪力墙、梁、板均采用规格50*100的木枋。二、地下室工程：1）、地下室基础梁高度小于0.5米为120厚砖胎膜、高度超过0.5米采用240厚砖胎膜，承台部分为240厚砖胎膜。砌筑水泥砂浆为M7.5，内壁粉刷为20厚1：3水泥沙浆。2）、地下室顶板混凝土厚度300MM，板间跨度8.1*6M，顶板梁为0.45*0.7m；混凝土标号为C35（S6）。（进行典型验算）三、上部结构：1）、最大梁截面：250*650；梁跨度：5.2M；楼层层高度3M；混凝土标号为C35。（进行典型验算）2）、最大跨板：板厚150MM；尺寸：4.2M*6M；楼层层高度3M；混凝土标号为C35。（进行典型验算）3）、上部主楼为剪力墙结构，多为短肢剪力墙。楼层层高度3M；混凝土标号为C35。（进行典型验算）本工程具备以下特点：1.工程规模较大、工程结构较复杂，技术要求高；工期短，一次性投入大；涉及专业多、专业性强，内部协调量大。建筑物平面多转折，有异形构件，悬挑、悬挂构件，短肢剪力墙构件，技术要求高。2.涉及土建、给排水、消防、强电系统、弱电系统、电梯等各专业，专业性强。在施工中多工种交叉作业，必须加强内部各专业之间、各工种之间的配合与协作，合理安排施工穿插，保持有序同步施工，从而保证各专业的施工质量符合设计和规范要求。3.工程紧临城市街道及住宅区，对安全施工、文明施工、环境管理要求高。4、模板的配制；（1）本工程的模板配制统一放在木工车间进行；（2）．技术人员根据设计的混凝土构件尺寸，确定模板的配制尺寸，提制模板加工计划；并尽量做到标准化，统筹考虑。第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页（3）木工车间加工人员根据技术人员提制的模板加工图进行模板配制加工。（4）地下室使用的木方必须经双面刨平，保持厚度一致，确保模板的平整效果。主楼部分采用方管。（5）再次使用的模板必须起钉后清理干净，及时将废弃的螺栓孔及其它孔封堵严密、平整。5、模板的支设5.1模板支设施工前对模板必须实行预检，复核各部尺寸，做到准确无误；5.2安装模板前认真做好放线工作，安装时依线施工；5.3梁、板模板（1）梁底模支撑用小横杆间距应满足≤600mm，且距梁端200mm范围内必需设置小横杆现浇梁跨度大于或等于4M时，按3/1000起拱。砼墙体中设Φ14对拉螺杆双向＠600，地下室外墙及水池壁对拉螺杆中部加焊止水片.(采用可回收的止水对拉螺杆）（2）模板的拼缝采用双面泡沫胶带拼缝及平整度严格按标准执行，要求所有平板模表面光滑平整，无毛糙现象。（3）顶模支撑采用扣件式脚手架以及钢管、方管、木方配合支撑，钢管间距600CM。方管型号40*60*18，间距30CM，平板...
