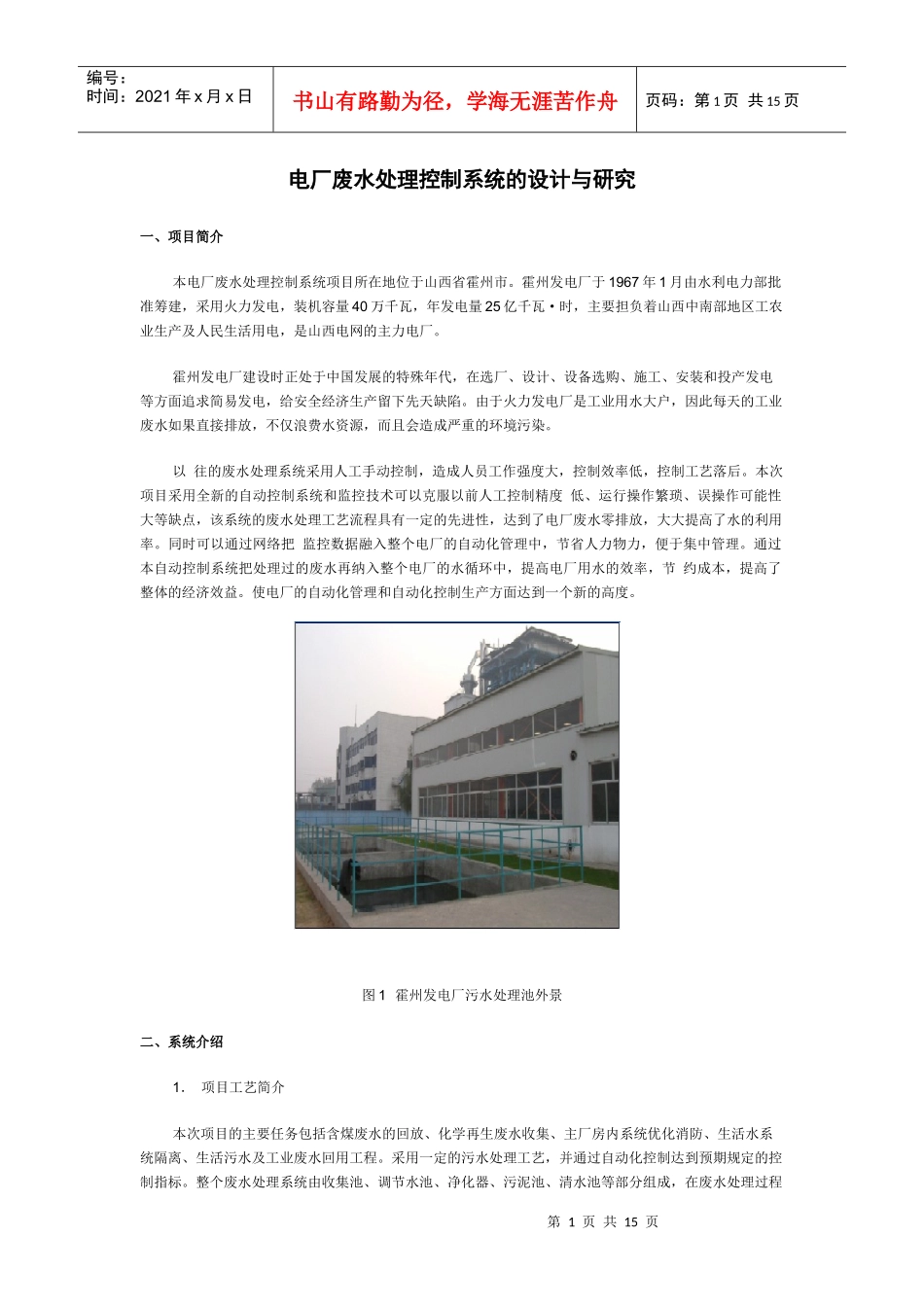

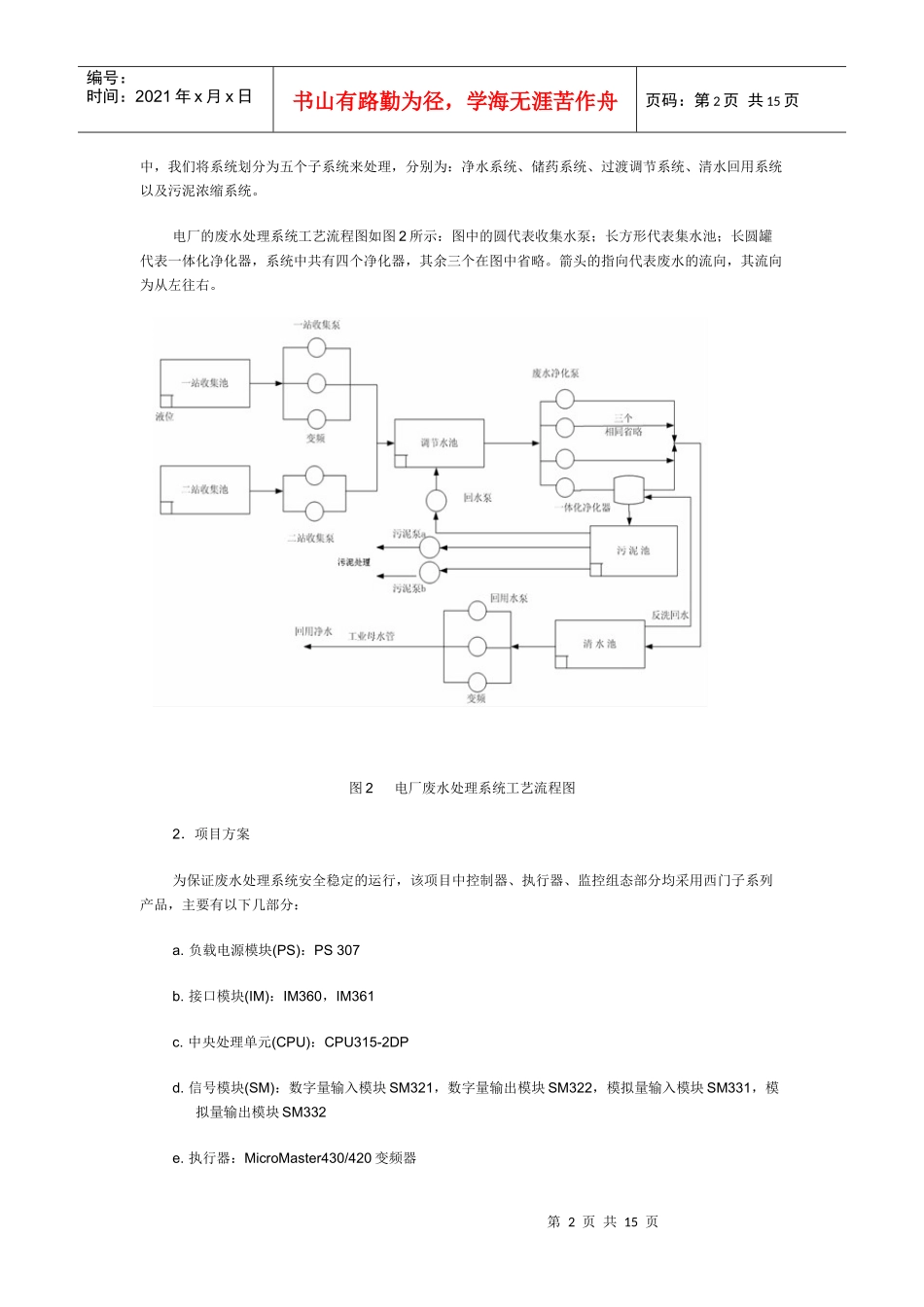

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页电厂废水处理控制系统的设计与研究一、项目简介本电厂废水处理控制系统项目所在地位于山西省霍州市。霍州发电厂于1967年1月由水利电力部批准筹建，采用火力发电，装机容量40万千瓦，年发电量25亿千瓦·时，主要担负着山西中南部地区工农业生产及人民生活用电，是山西电网的主力电厂。霍州发电厂建设时正处于中国发展的特殊年代，在选厂、设计、设备选购、施工、安装和投产发电等方面追求简易发电，给安全经济生产留下先天缺陷。由于火力发电厂是工业用水大户，因此每天的工业废水如果直接排放，不仅浪费水资源，而且会造成严重的环境污染。以往的废水处理系统采用人工手动控制，造成人员工作强度大，控制效率低，控制工艺落后。本次项目采用全新的自动控制系统和监控技术可以克服以前人工控制精度低、运行操作繁琐、误操作可能性大等缺点，该系统的废水处理工艺流程具有一定的先进性，达到了电厂废水零排放，大大提高了水的利用率。同时可以通过网络把监控数据融入整个电厂的自动化管理中，节省人力物力，便于集中管理。通过本自动控制系统把处理过的废水再纳入整个电厂的水循环中，提高电厂用水的效率，节约成本，提高了整体的经济效益。使电厂的自动化管理和自动化控制生产方面达到一个新的高度。图1霍州发电厂污水处理池外景二、系统介绍1．项目工艺简介本次项目的主要任务包括含煤废水的回放、化学再生废水收集、主厂房内系统优化消防、生活水系统隔离、生活污水及工业废水回用工程。采用一定的污水处理工艺，并通过自动化控制达到预期规定的控制指标。整个废水处理系统由收集池、调节水池、净化器、污泥池、清水池等部分组成，在废水处理过程第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页中，我们将系统划分为五个子系统来处理，分别为：净水系统、储药系统、过渡调节系统、清水回用系统以及污泥浓缩系统。电厂的废水处理系统工艺流程图如图2所示：图中的圆代表收集水泵；长方形代表集水池；长圆罐代表一体化净化器，系统中共有四个净化器，其余三个在图中省略。箭头的指向代表废水的流向，其流向为从左往右。图2电厂废水处理系统工艺流程图2．项目方案为保证废水处理系统安全稳定的运行，该项目中控制器、执行器、监控组态部分均采用西门子系列产品，主要有以下几部分：a.负载电源模块(PS)：PS307b.接口模块(IM)：IM360，IM361c.中央处理单元(CPU)：CPU315-2DPd.信号模块(SM)：数字量输入模块SM321，数字量输出模块SM322，模拟量输入模块SM331，模拟量输出模块SM332e.执行器：MicroMaster430/420变频器第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页f.监控组态软件：WINCC(WindowsControlCenter)6.0三、控制系统构成控制系统的设计包括PLC控制系统部分，系统采集与执行器控制部分以及上位机的监控系统部分。系统结构设计图如图3所示。图3系统结构设计图1．系统硬件配置在电厂污水处理控制系统中，根据用户要求及实际情况分析，我们采用西门子公司的S7-300系列产品来完成此项目。参照西门子公司提供的产品技术参数，以S7-300系列中的CPU315-2DP实现控制功能，由于该系统模拟及数字输入输出量较多，采用接口模块IM360、IM361（主机架使用IM360，扩展机架使用IM361）连接扩展的信号模块满足系统要求，其中信号模块包括若干数字量输入模块SM321，数字量输出模块SM322，模拟量输入模块SM331，模拟量输出模块SM332。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页现场多台工作泵采用西门子MicroMaster430变频器，MicroMaster430变频器除了具有第四代变频器的特点以外，还具有应用于风机和泵类的硬件和软件特征，尤其适合用于风机和水泵负载的控制。使用此种型号的变频器可以节约能源消耗，降低运行噪声，对环境起到很好的保护作用。电厂污水处理控制系统的输入输出信号主要分成4个部分，放在三个相连的导轨上：模拟量输入：一站集水...
