造价员培训安装案例VIP免费

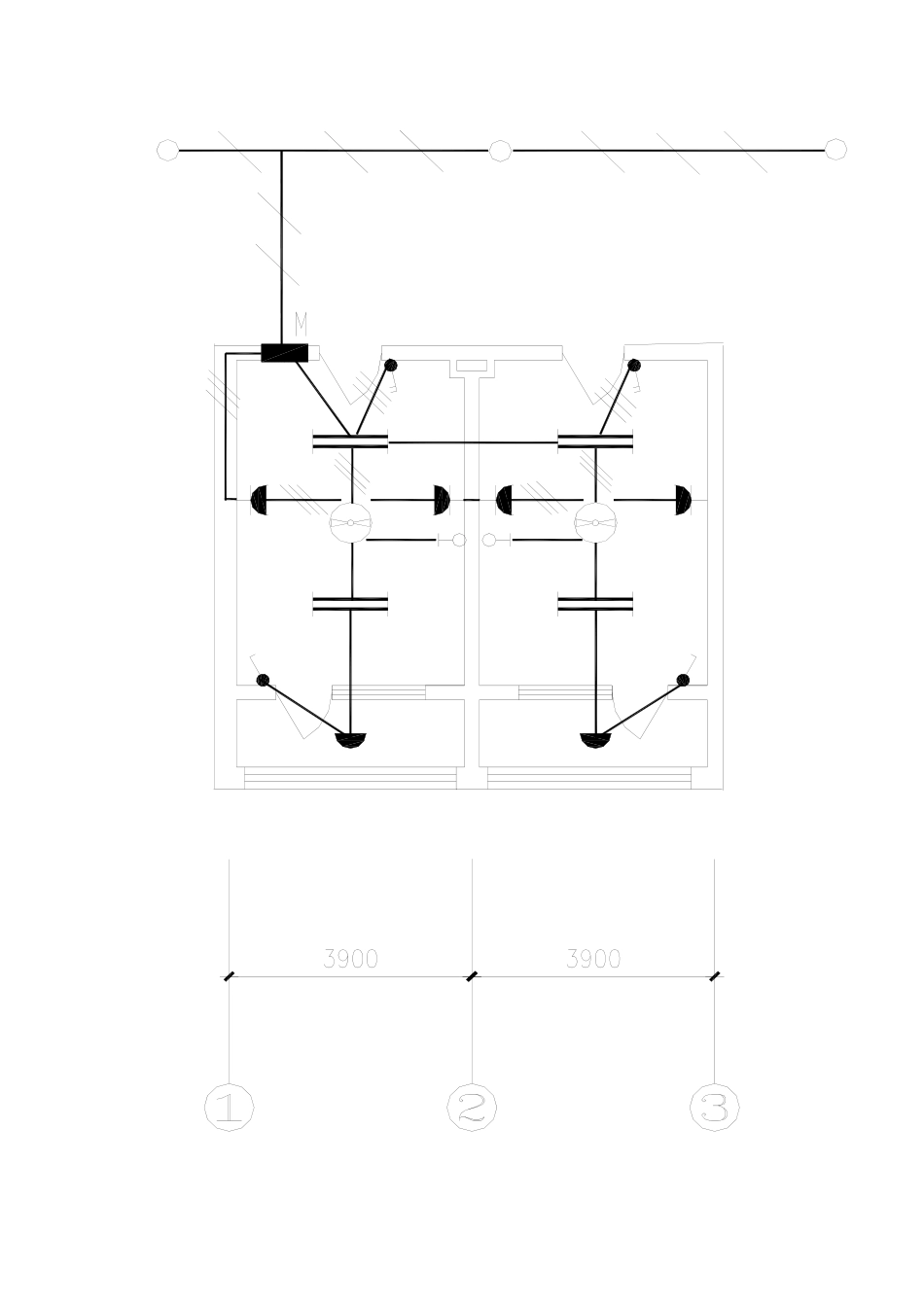

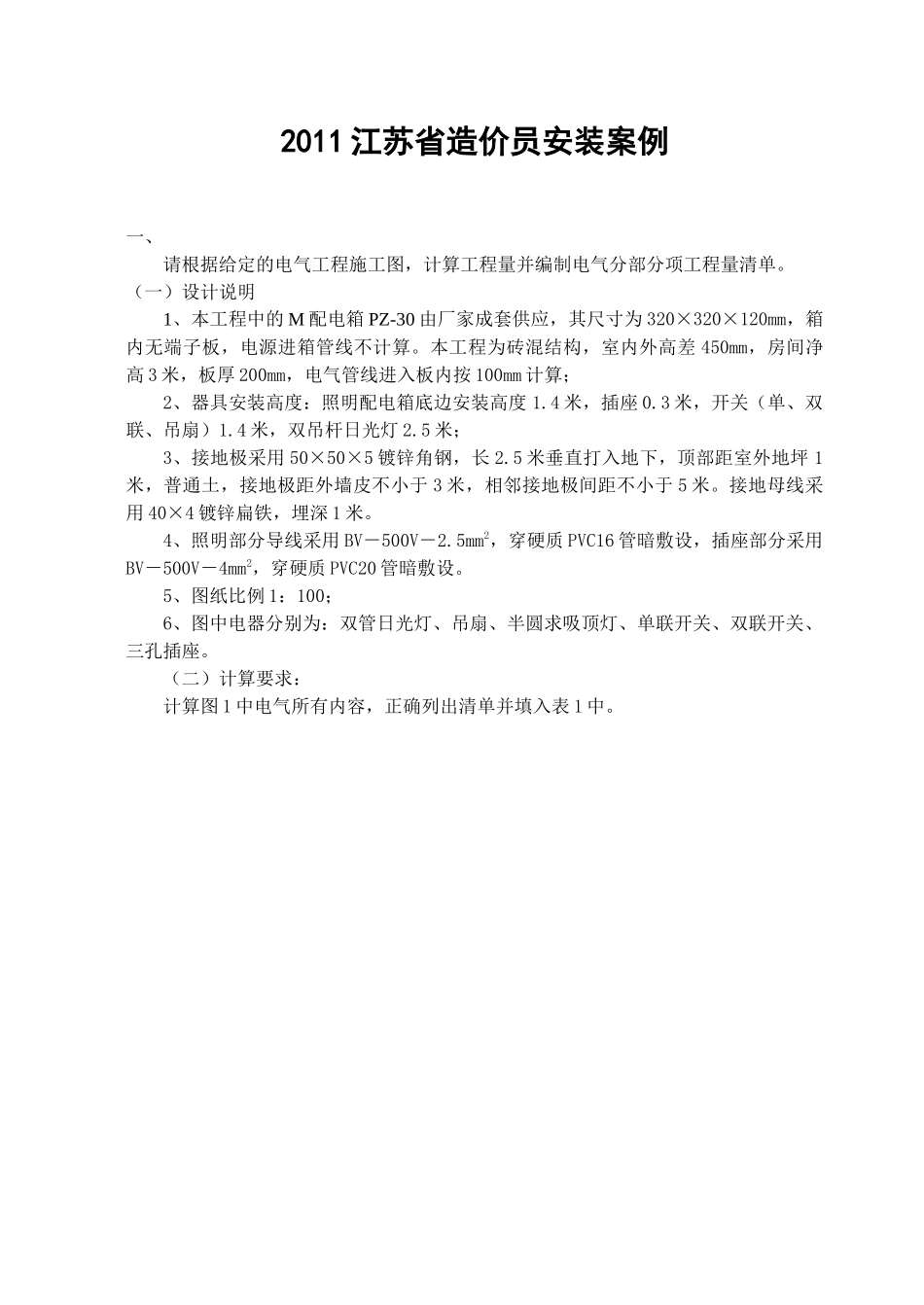

2011江苏省造价员安装案例一、请根据给定的电气工程施工图，计算工程量并编制电气分部分项工程量清单。（一）设计说明1、本工程中的M配电箱PZ-30由厂家成套供应，其尺寸为320×320×120mm，箱内无端子板，电源进箱管线不计算。本工程为砖混结构，室内外高差450mm，房间净高3米，板厚200mm，电气管线进入板内按100mm计算；2、器具安装高度：照明配电箱底边安装高度1.4米，插座0.3米，开关（单、双联、吊扇）1.4米，双吊杆日光灯2.5米；3、接地极采用50×50×5镀锌角钢，长2.5米垂直打入地下，顶部距室外地坪1米，普通土，接地极距外墙皮不小于3米，相邻接地极间距不小于5米。接地母线采用40×4镀锌扁铁，埋深1米。4、照明部分导线采用BV－500V－2.5mm2，穿硬质PVC16管暗敷设，插座部分采用BV－500V－4mm2，穿硬质PVC20管暗敷设。5、图纸比例1：100；6、图中电器分别为：双管日光灯、吊扇、半圆求吸顶灯、单联开关、双联开关、三孔插座。（二）计算要求：计算图1中电气所有内容，正确列出清单并填入表1中。图1电气工程图表1分部分项工程量清单序号项目编码项目名称项目特征计量单位工程数量二、请根据给定的给排水工程施工图，计算工程量并编制给排水分部分项工程量清单（图2～6）。（一）设计说明1、图中标高和管长以m计，其余以mm计；图纸比例1：100；2、给水管采用PP－R塑料管热熔连接，给水管线采用铜质阀门，规格同管径；排水管采用PVC－U塑料管胶粘连接；本次考试给、排水管管件按含量计算；3、给排水管进户管计算至外墙皮以外1.5米处；板厚200mm，墙厚为240mm砖墙；4、给水管穿内墙、板处设套管，套管采用普通钢套管，套管长度：穿板套管高出地面5cm，穿内墙套管按300mm计算；套管公称直径比给水管公称直径大二号；5、室内给水管安装完成并在隐蔽前做水压试验，试验压力0.7Mpa，排水管做灌水试验；6、不考虑挖填土方内容；注：图中用水器具分别为带自闭冲洗阀蹲便器、普通式单联挂斗式小便器（无水箱）、铜质普通水龙头、铜质淋浴喷头、塑料地漏、塑料清扫口。（二）答题要求计算规定：排水管只计算PL1，其余内容按图示计算全部工程量，正确列出清单并填入表2中。图2一层给排水平面图图3二层给排水平面图图4排水系统图P1、P2图5排水系统图P3图6给水系统图表2分部分项工程量清单序号项目编码项目名称项目特征计量单位工程数量三、请根据第一题给定的电气工程施工图和考生本人计算结果，按照工程量清单计价规范和江苏省安装工程计价表的有关规定，计算分部分项费、措施费、其他措施项目费、规费、税金、工程造价（本题答题使用表3～7）。1、主材只列出数量和损耗量，不计入合价。2、不计算脚手架搭拆费，临时设施费按1%，检验试验费按0.1%。3、其他项目清单费：预留金为1000元，现场安全文明施工措施费的基本费按规定标准列入其他项目费中的投标人部分，现场考评费和奖励费以最高暂定费率列入其他项目费中招标人部分。4、各项措施费、其他项目费、规费在表中直接计算，计算时写明计算过程。5、本次考试税率统一设定3.4%；表3分部分项工程量清单计价表序号项目编码项目名称项目特征计量单位工程数量金额（元）综合单价合价合计表4分部分项工程量清单综合单价分析表序号项目编码项目名称项目特征定额编号定额名称单位数量计价表分析人工费材料费机械费管理费利润综合单价综合单价表5措施项目费计算表序号措施项目名称计算公式金额（元）12345合计表6其他清单项目费计算表序号项目名称计算公式合价1招标人部分小计2投标人部分小计合计表7工程造价计算表序号项目名称计算公式金额（元）工程造价合计四、请根据第二题给定的给排水工程施工图和考生本人计算结果，按照工程量清单计价规范和江苏省安装工程计价表的有关规定，计算分部分项费、措施费、其他措施项目费、规费、税金、工程造价（本题答题使用表8～12）。1、主材只列出数量和损耗量，不计入合价。2、不计算脚手架搭拆费，临时设施费按1%，检验试验费按0.1%。3、其他项目清单费：预留金为500元，现场安全文明施工措施费的基本费按规定标准列入其他项目费中的投标人部分，现场考评费和奖励费以最高暂定费率列入其他项目费中招...
