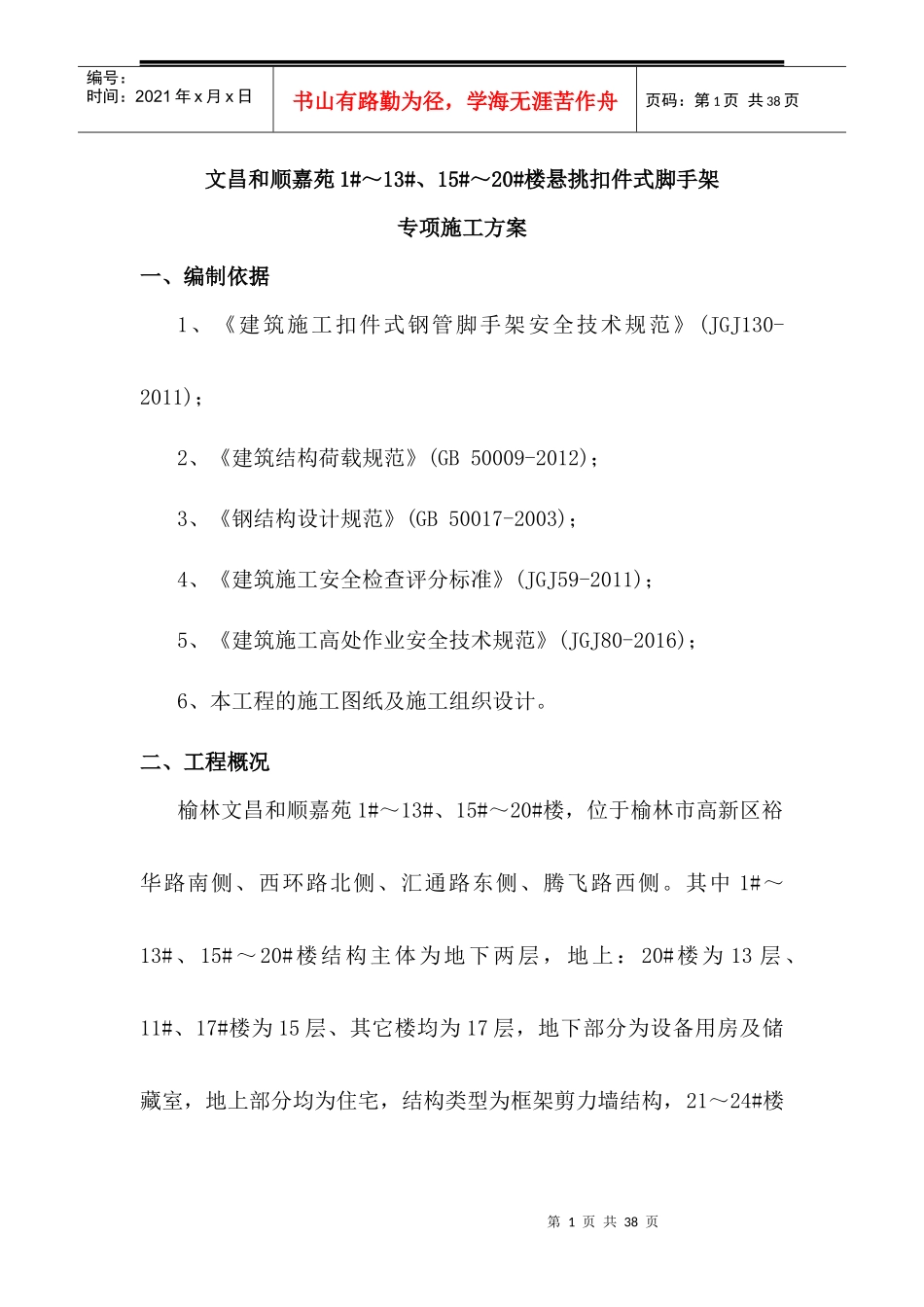

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页文昌和顺嘉苑1#～13#、15#～20#楼悬挑扣件式脚手架专项施工方案一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；2、《建筑结构荷载规范》(GB50009-2012)；3、《钢结构设计规范》(GB50017-2003)；4、《建筑施工安全检查评分标准》(JGJ59-2011)；5、《建筑施工高处作业安全技术规范》(JGJ80-2016)；6、本工程的施工图纸及施工组织设计。二、工程概况榆林文昌和顺嘉苑1#～13#、15#～20#楼，位于榆林市高新区裕华路南侧、西环路北侧、汇通路东侧、腾飞路西侧。其中1#～13#、15#～20#楼结构主体为地下两层，地上：20#楼为13层、11#、17#楼为15层、其它楼均为17层，地下部分为设备用房及储藏室，地上部分均为住宅，结构类型为框架剪力墙结构，21～24#楼第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页为商业用房和幼儿园，地下一层、地上一至三层，为框架结构。结构安全等级为二级，建筑物耐火等级二级，基础设计安全等级为乙级，抗震设防烈度为六度，建筑总高度最高53.36米，建筑使用年限50年；总建筑面积253627.45平方米。本工程由榆林市文昌房地产开发有限公司建设，中外建工程设计与顾问有限公司设计，陕西核工业工程勘察院及榆林中安岩土工程有限公司地质勘察，陕西鼎正项目管理有限公司监理，榆林市文昌建工集团建筑工程有限公司第六项目部组织施工三、安全管理安全生产、文明施工是企业生存与发展的前提条件，是达到无重大事故的必然保障，也是我项目部创建“文明现场”的根本要求。为此项目经理部成立以项目经理为组长的安全管理机构领导小组，其机构组成、人员编制及责任分工如下：组长：奚贞——（项目经理）负责全面工作。副组长：李爱军——（项目副经理）施工总部署。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页张喜飞（技术负责）——现场施工总指挥。组员：生产经理：高雄飞、张煜平、张林堂、张志文、李飞、郭占清——负责协调工作。安全员：孙彪彪、刘志强、李自荣——（安全员）现场施工指挥、安全检查。四、总体设计思路结合本工程结构形式、实际施工特点，建筑物四周底部搭设落地扣件式钢管脚手架，1#～13#、15#～20#楼三层及以上搭设悬挑扣件式钢管脚手架，全高全封闭。此架为一架二用，即用于安全防护和装饰施工，按照装饰荷载考虑，要求二层同时作业，脚手架搭设采用双排脚手架。悬挑扣件式脚手架为分段悬挑，每段搭设高度15m，分别在三层、八层和十三层各悬挑一次。内立杆距结构外沿0.35m，立杆横距为0.77m、纵距不大于1.5m，大横杆步距为1.5m，连墙件二步三跨，第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页悬挑架外立面剪刀撑自下而上连续布置。五、普通型钢悬挑扣件式钢管脚手架搭设流程及要求悬挑脚手架的搭设顺序为：水平悬挑杆件→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→连墙件→钢丝绳→剪刀撑→铺脚手板→扎防护栏杆→扎安全网。定距定位。按悬挑扣件式脚手架型钢平面布置图要求，在三层结构顶板施工时预埋锚固件，安装悬挑杆件，根据构造要求在建筑四周量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并在悬挑杆件上点出立杆标记；立杆应垂直于墙面设置，在搭设首层脚手架的过程中，沿四周每6m设一道拉撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时的稳定措施，直至连墙件搭设完毕后方可拆除。双排脚手架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间部分的立杆，并互相看齐。双排脚手架内、外排第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页两立杆的连线要于墙面垂直。立杆接长时，宜先立外排立杆，后立内排立杆；连墙件必须采用双扣件。其余组件的搭设要求参见构造要求。六、普通型钢悬挑扣件式钢...
