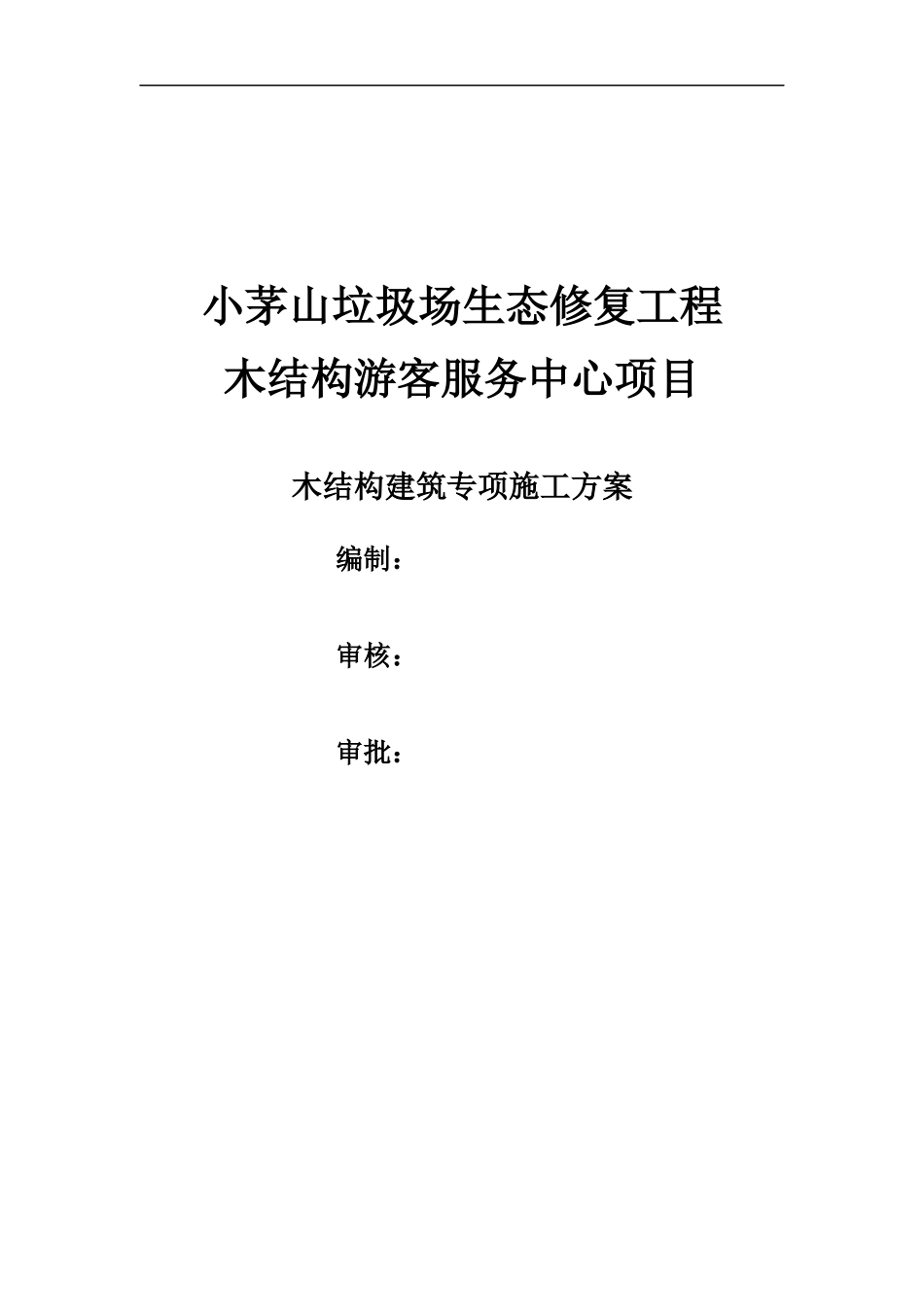

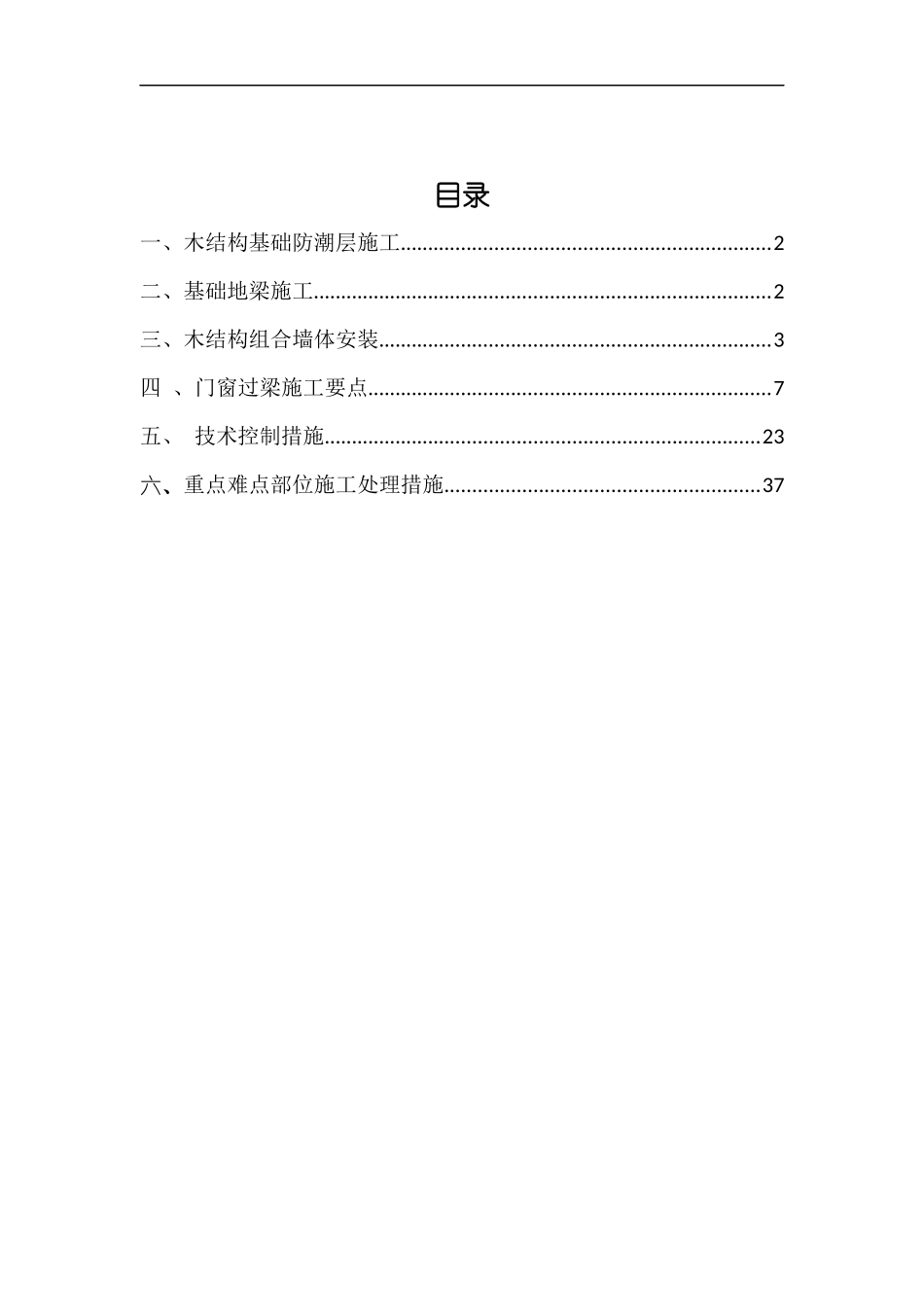

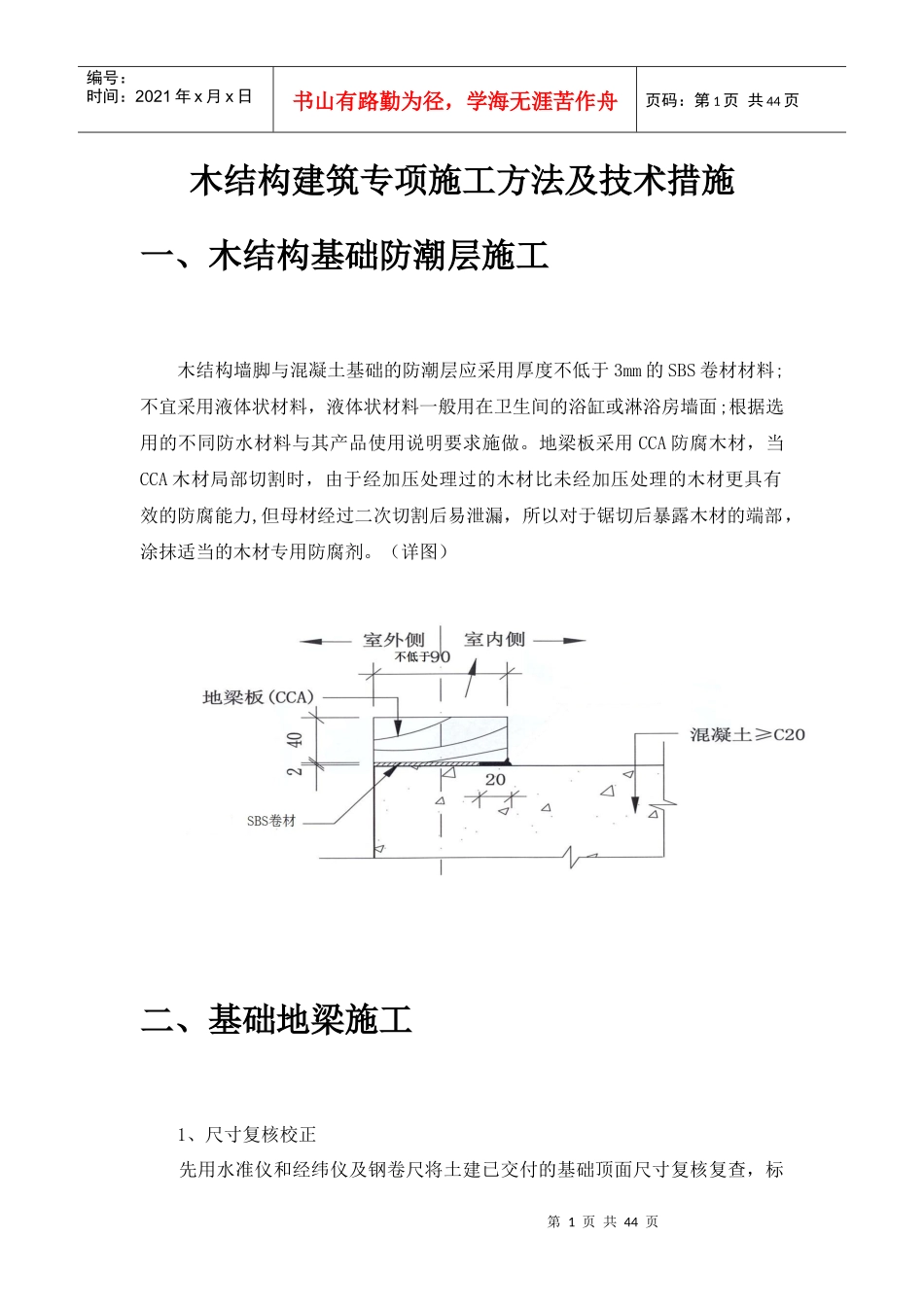

小茅山垃圾场生态修复工程木结构游客服务中心项目木结构建筑专项施工方案编制：审核：审批：目录一、木结构基础防潮层施工...................................................................2二、基础地梁施工...................................................................................2三、木结构组合墙体安装.......................................................................3四、门窗过梁施工要点.........................................................................7五、技术控制措施...............................................................................23六、重点难点部位施工处理措施.........................................................37第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页木结构建筑专项施工方法及技术措施一、木结构基础防潮层施工木结构墙脚与混凝土基础的防潮层应采用厚度不低于3mm的SBS卷材材料;不宜采用液体状材料，液体状材料一般用在卫生间的浴缸或淋浴房墙面;根据选用的不同防水材料与其产品使用说明要求施做。地梁板采用CCA防腐木材，当CCA木材局部切割时，由于经加压处理过的木材比未经加压处理的木材更具有效的防腐能力,但母材经过二次切割后易泄漏，所以对于锯切后暴露木材的端部，涂抹适当的木材专用防腐剂。（详图）二、基础地梁施工1、尺寸复核校正先用水准仪和经纬仪及钢卷尺将土建已交付的基础顶面尺寸复核复查，标第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页高整体误差:不得大于±10mm；局部相对误差,两米以内不得大于10mm;当大于±10mm时必需修缮直至图示尺寸要求见(详图下)。2、固定木梁预埋的螺栓预埋的抗拉拔锚固件，埋置深度≥300mm，每根地梁板不得少于一根锚栓;地梁与底梁的叠合其各自延长接缝应上下错置一个墙骨柱的间距,其端头应增一根墙骨柱。钢材选用不得低于Q235型号钢。3、安装注意事项使用发泡填缝剂密缝内侧,是为了防止基础和地梁板之间潮气的流动。尽管规范没有要求,地梁板上钻孔尺寸应比设计尺寸大3mm以便地梁板的调整。垫圈的尺寸应该足够大以确保与木材的良好接触。地梁板安装应平直，并符合建筑物特定尺寸。板边缘是否与基础边齐平还是退进，取决于外装饰和设计要求。防腐的构造措施：GB50206对防腐木产品作了规定，其中包括木结构防腐的构造措施应符合设计要求。即在地梁板上开孔(螺栓孔)部位要用相同防腐剂涂抹两度以免母材的加压防腐成分外泄,降低了防腐时效性。三、木结构组合墙体安装1、墙体体系的构成组合墙体通常由下列构件组成(如图):·底梁板，规格材制成，水平置于楼盖上，尺寸与其所支承的墙骨柱尺寸相同·墙骨柱(40mmx90mm或140mm士2mm)，规格材制成,垂直置于顶梁板和底梁板第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页之间·顶梁板由规格材制成,水平置于墙骨柱顶部并与墙骨柱连接·门窗过梁，规格材或工程木产品制成或为主合梁，连接门窗洞口两边的墙骨柱起横梁作用，并支承门窗洞口上部的短墙骨柱和顶梁板·托柱(比全长墙骨柱短)，规格材制成，支撑门窗过梁·窗台梁，规格材制成，构成窗洞口的底部边框·短柱(比全长墙骨柱短)，规格材制成，支承门过梁上方的顶梁板或底梁板上方的窗台梁·覆面板，木基结构板材制成，位于外墙框架外侧下图所示为楼盖上的外墙和内墙框架。外墙顶梁板为双层、有助于分配来自上部搁栅或桁架架的荷载。图中亦标出外墙窗洞和内墙门洞(带门窗过梁和托柱)。一面墙的端部设有临时支撑。所有构件必须紧固并固定于楼盖上。墙体体系紧固要求如上图所示，具体如下墙骨柱末端应钉在顶梁板和底梁板采用双墙骨柱时，以及在墙体相交和转角部位,墙骨柱应钉在一起采用双顶梁板时，应将顶梁板钉在一起外墙底梁板应钉在楼盖搁栅或填块上内墙底梁板应钉在楼盖搁栅或填块上第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页门窗过梁(通...
