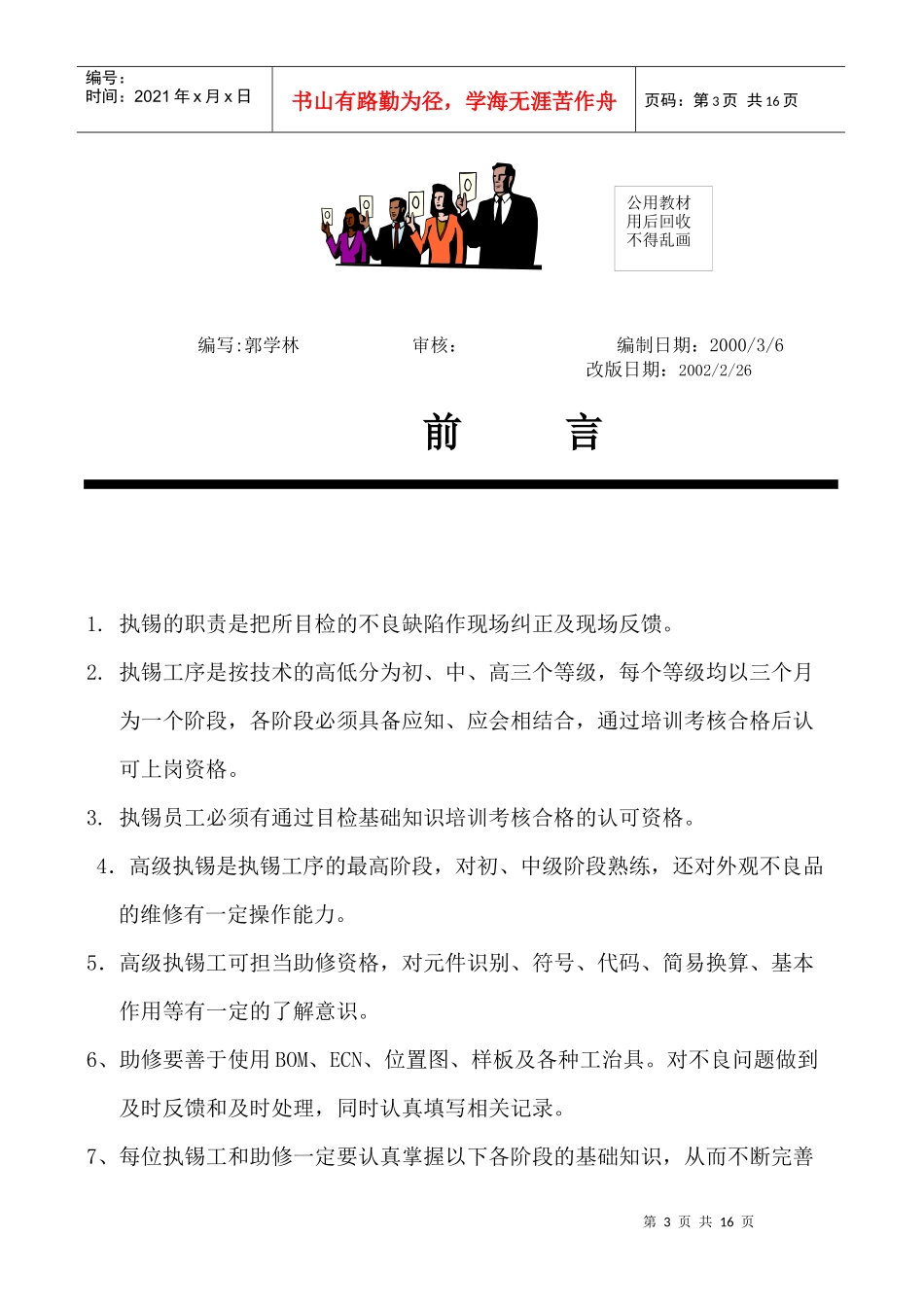

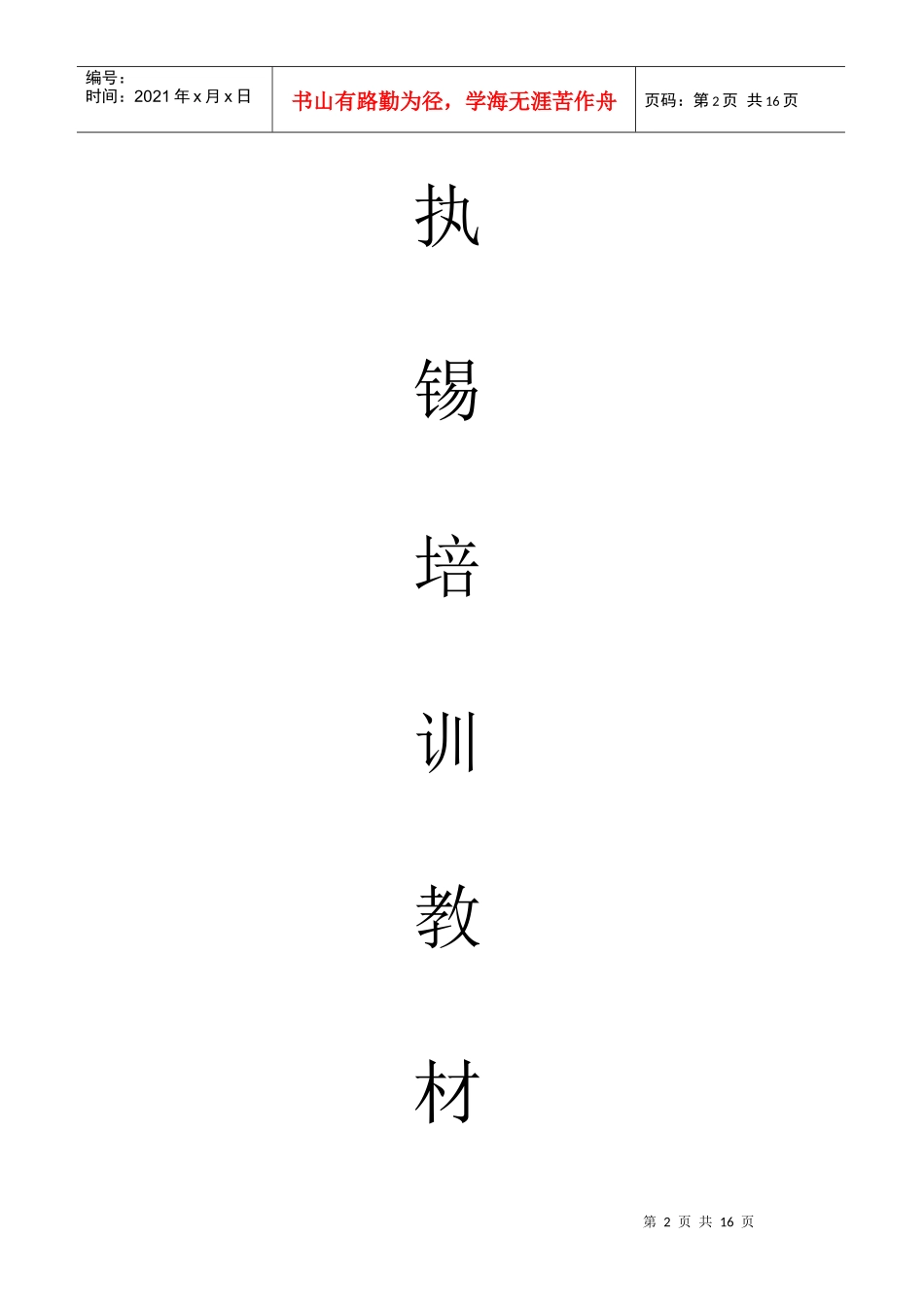

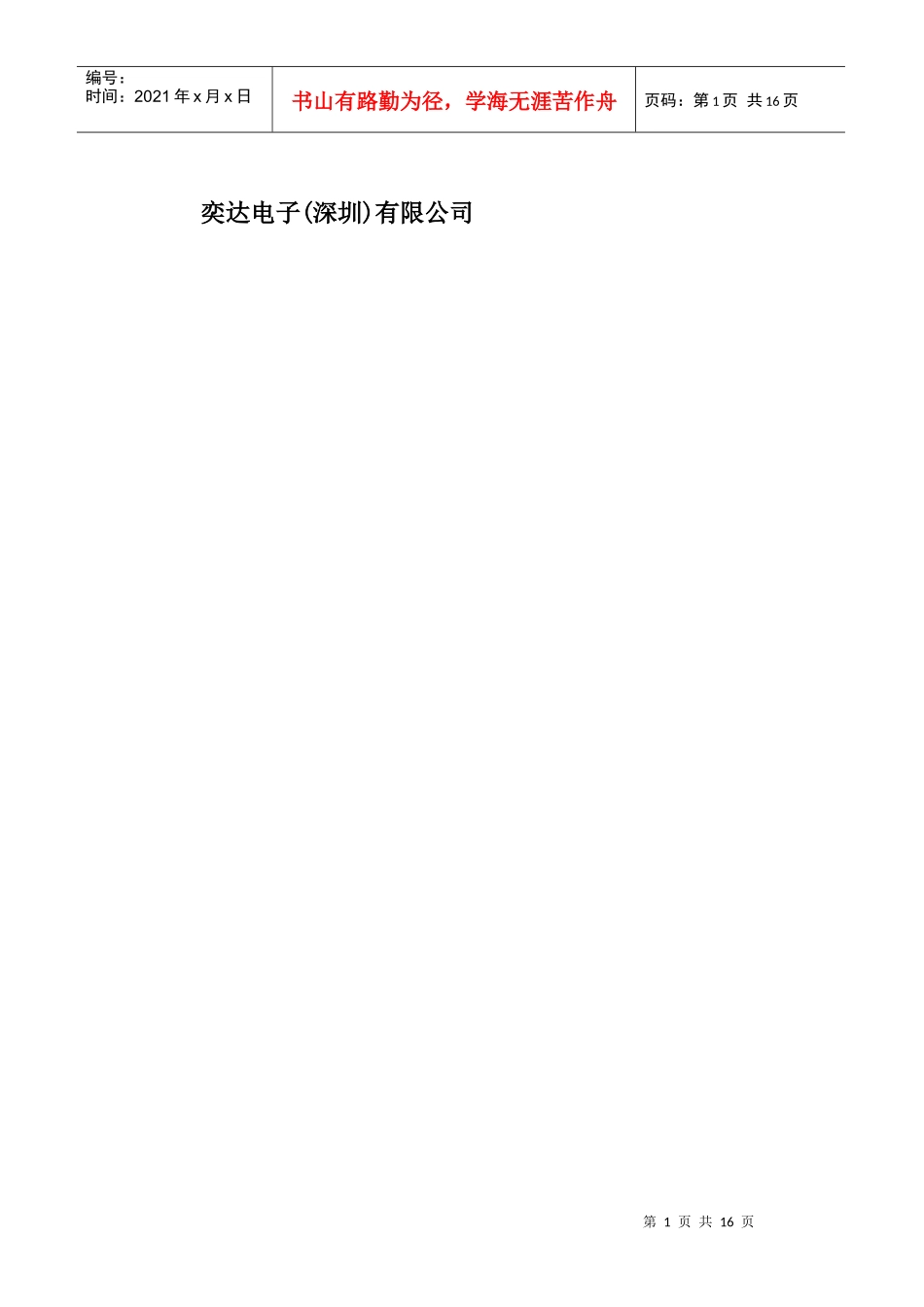

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页奕达电子(深圳)有限公司第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页执锡培训教材第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页编写:郭学林审核：编制日期：2000/3/6改版日期：2002/2/26前言1.执锡的职责是把所目检的不良缺陷作现场纠正及现场反馈。2.执锡工序是按技术的高低分为初、中、高三个等级，每个等级均以三个月为一个阶段，各阶段必须具备应知、应会相结合，通过培训考核合格后认可上岗资格。3.执锡员工必须有通过目检基础知识培训考核合格的认可资格。4．高级执锡是执锡工序的最高阶段，对初、中级阶段熟练，还对外观不良品的维修有一定操作能力。5．高级执锡工可担当助修资格，对元件识别、符号、代码、简易换算、基本作用等有一定的了解意识。6、助修要善于使用BOM、ECN、位置图、样板及各种工治具。对不良问题做到及时反馈和及时处理，同时认真填写相关记录。7、每位执锡工和助修一定要认真掌握以下各阶段的基础知识，从而不断完善公用教材用后回收不得乱画第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页自我使自己迈向更新台阶。执锡工序1．目的把不良缺陷在现场及时处理，确保生产质量。2．范围适用于各种的执锡和助修、维修工段。第1页共12页第5页共16页第4页共16页备注：目前这种静电环只作介绍不作使用.编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页3．工具3.1烙铁3.1.1烙铁种类:恒温烙铁（可调、可调器锁温）依照作业指导来选定适合温度。（一般为320-380℃）3.1.2烙铁组成:烙铁发热芯、烙铁咀、引线、管件、握柄。附件有烙铁支架、海棉。3.1.3烙铁保养:每焊完2-3个点时必须清洗一次同时在烙铁上加点锡以起到保护作用。3.1.4烙铁温度范围：40W340±20℃60W390±20℃80W420±20℃点胶元件:270±20℃CHIP（晶片）300±20℃3.1.5烙铁配件更换:常见的配件烙铁芯、烙铁咀的更换,万一有被氧化不能直接拆取的配件,先给烙铁加热后,拔开电源并即刻在烙铁咀上加点酒精使烙铁咀急剧冷却再拆取。若一次不行可反复多次直到拔出。3.2防静电3.2.1静电环:组成:由鳄鱼咀夹、引线、800KΩ-2MΩ电阻、手环、扣环等,是通过一定的阻值接地而地线必须夹鳄鱼咀夹牙的中间，戴在手上时必须紧贴皮肤而扣环一定要在手的背面上以免松懈。3.2.2静电环作用:是防止人体本身的静电对敏感元件和集成电路受到侵害。3.2.3静电放电：入厂时将手放置于金属铜块1秒钟以上，确保人体静电被释放。3.2.4防静电接地：所有设备接地、防静电地线、静电测试点的接地状态与接地总线的阻值＜5Ω。手环有线静电环引线鳄鱼嘴夹无线静电环3.3辅助工具：剪钳、摄子、吸锡器、吸烟过滤机、刀片、汞瓶、松香水瓶、毛刷等。4．辅助材料的应用和污物4.1锡线的种类分为：水洗和免洗两种，详细型号、规格参照《锡线使用说明书》。普通锡线的熔点:200±20℃高温锡线的熔点:290±10℃4.2洗板水的种类分为：常用的有青木7300、清洁6290、IPA、AF-7是透明液体有刺激性易挥发。4.3酒精分为:医用酒精、工业酒精和化学纯酒精,常用的酒精有工业和化学纯酒精是无色液体有刺激性易挥发。4.4助焊剂的种类分为水洗和免洗两种。水洗助焊剂具有较强氧化腐蚀性,用后急需清洗干净。(一般情况不得使用)4.5吸锡线和锡汞的作用相同,主要用来处理上锡点和连锡,而吸锡线用来处理较精密较细小的元件不良点。4.6污质是有污物和助焊剂的遗留物,对于外观将会受到影响,另外严重时(如：受湿度、温度影响会使阻值跟第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页着改变），从而会影响性能。助焊剂在常温干燥情况下有抗腐蚀性。5．执锡工的分类5.1执锡工按技术等级分三个级别：初、中、高。而此三个等级都必须具有相应的应知应会的知识和能力,并通过考核合格后,方可认可上岗资格。5.2所有的初、中、高三个等级的执锡工都...
