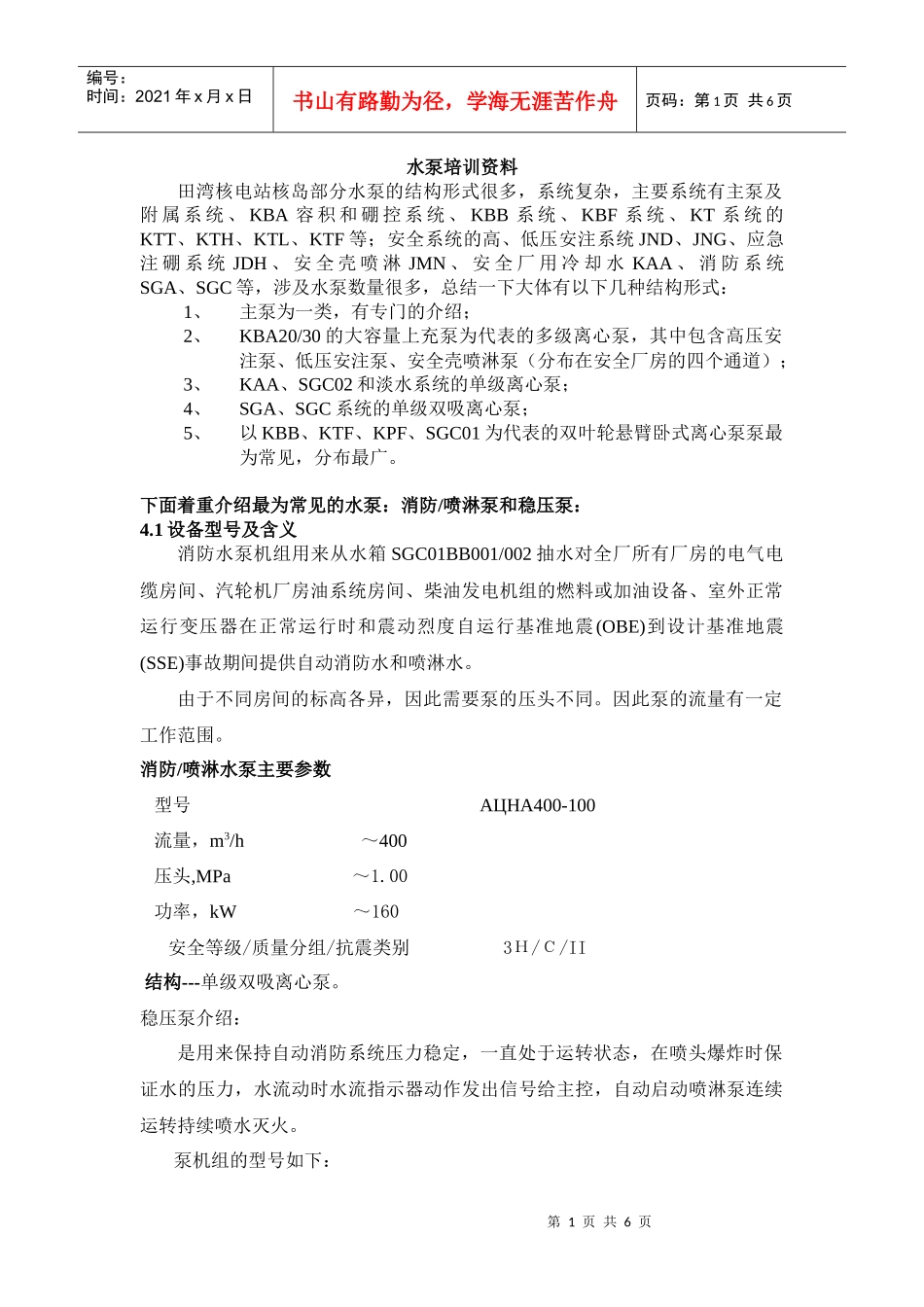

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页水泵培训资料田湾核电站核岛部分水泵的结构形式很多，系统复杂，主要系统有主泵及附属系统、KBA容积和硼控系统、KBB系统、KBF系统、KT系统的KTT、KTH、KTL、KTF等；安全系统的高、低压安注系统JND、JNG、应急注硼系统JDH、安全壳喷淋JMN、安全厂用冷却水KAA、消防系统SGA、SGC等，涉及水泵数量很多，总结一下大体有以下几种结构形式：1、主泵为一类，有专门的介绍；2、KBA20/30的大容量上充泵为代表的多级离心泵，其中包含高压安注泵、低压安注泵、安全壳喷淋泵（分布在安全厂房的四个通道）；3、KAA、SGC02和淡水系统的单级离心泵；4、SGA、SGC系统的单级双吸离心泵；5、以KBB、KTF、KPF、SGC01为代表的双叶轮悬臂卧式离心泵泵最为常见，分布最广。下面着重介绍最为常见的水泵：消防/喷淋泵和稳压泵：4.1设备型号及含义消防水泵机组用来从水箱SGC01BB001/002抽水对全厂所有厂房的电气电缆房间、汽轮机厂房油系统房间、柴油发电机组的燃料或加油设备、室外正常运行变压器在正常运行时和震动烈度自运行基准地震(OBE)到设计基准地震(SSE)事故期间提供自动消防水和喷淋水。由于不同房间的标高各异，因此需要泵的压头不同。因此泵的流量有一定工作范围。消防/喷淋水泵主要参数型号АЦНА400-100流量，m3/h～400压头,MPa～1.00功率，kW～160安全等级/质量分组/抗震类别3Н/С/II结构---单级双吸离心泵。稳压泵介绍：是用来保持自动消防系统压力稳定，一直处于运转状态，在喷头爆炸时保证水的压力，水流动时水流指示器动作发出信号给主控，自动启动喷淋泵连续运转持续喷水灭火。泵机组的型号如下：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页ЦНА65/90-К-251.1-М4其中，ЦНА——核电用离心泵；65——流量，m3/h;90——扬程，m；К——过流部件材料代号；251.1——轴密封-单级机械密封的代号；М4——按照ГОСТ15150-69的气候规定和就位类别；泵机组能够在附于泵机组合格证书的特性曲线的运行范围的任何一点运行。在泵机组的名称后面带有缩写字符《а》和《б》者，表明扬程可以低于名义扬程，带有缩写字符《Д》的表明扬程可以高于于名义扬程。例如，ЦНА65/90а-К-251.1-М4，其中，а-缩写字符表示旋转叶轮提供降低后的扬程。电动泵机组（图1）由安装在公共底座4上的、有带有中间联轴器2的弹性联轴器连接的泵1和电动机5组成；多亏这种结构，拆卸带有叶轮和轴密封组件的安装支架时，就不必把电动机和泵壳从底座上拆下，也不必拆卸泵的吸入管、排出管。4.2、维修要求：只有熟练的机械师和安装工，才允许安装和操作泵机组。这些机械师和安装工应该：了解泵机组结构；有维护修理经验；已经通过核电站法规、规则和安全考试；4.3注意事项：4.3.1运行人员提出工作票后不能只是作到马上响应，还应当进行故障复核，确认以后才能着手进行维修准备，稳压泵的0级票响应对我们来说就是一个教训。当时我们最大的失误就是没有复核故障就马上开始拆卸，这样以来一、责任自然归维修处；二、由于缺少轴承备件，拆卸工作只能中途停止。4.3.2确认隔离措施已经到位，因为安全问题很重要。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4.3.3必须要作的是放尽泵内积水，现在水质还可以，运行以后问题就很严重了4.3.4要按照程序的要求带全常用工具和专用工具，在维修过程中缺少工具是相当麻烦的4.3.5润滑油的应用，现在润滑脂的基本都是MobilgreaseEP3,润滑油基本都是Тп-22ГОСГ9972-74或Тп-22CΤу38.101821-83或国产32#透平油，加脂的如卧式离心泵，时间一般每两年要全面更换润滑脂，也有一年一换，加油为较大类型的泵：如多级离心泵；加注量按程序要求。8、常见故障介绍：8.1轴承故障主要介绍滚动轴承：滚动轴承应用范围很广，他的使用寿命与选型是否恰当、安装是否正确、使用是否合理、保养是否及时有很大的关系。同时滚动轴承损坏后一般不进行修复，这是由于它结构较为复杂，精度要求高，...
