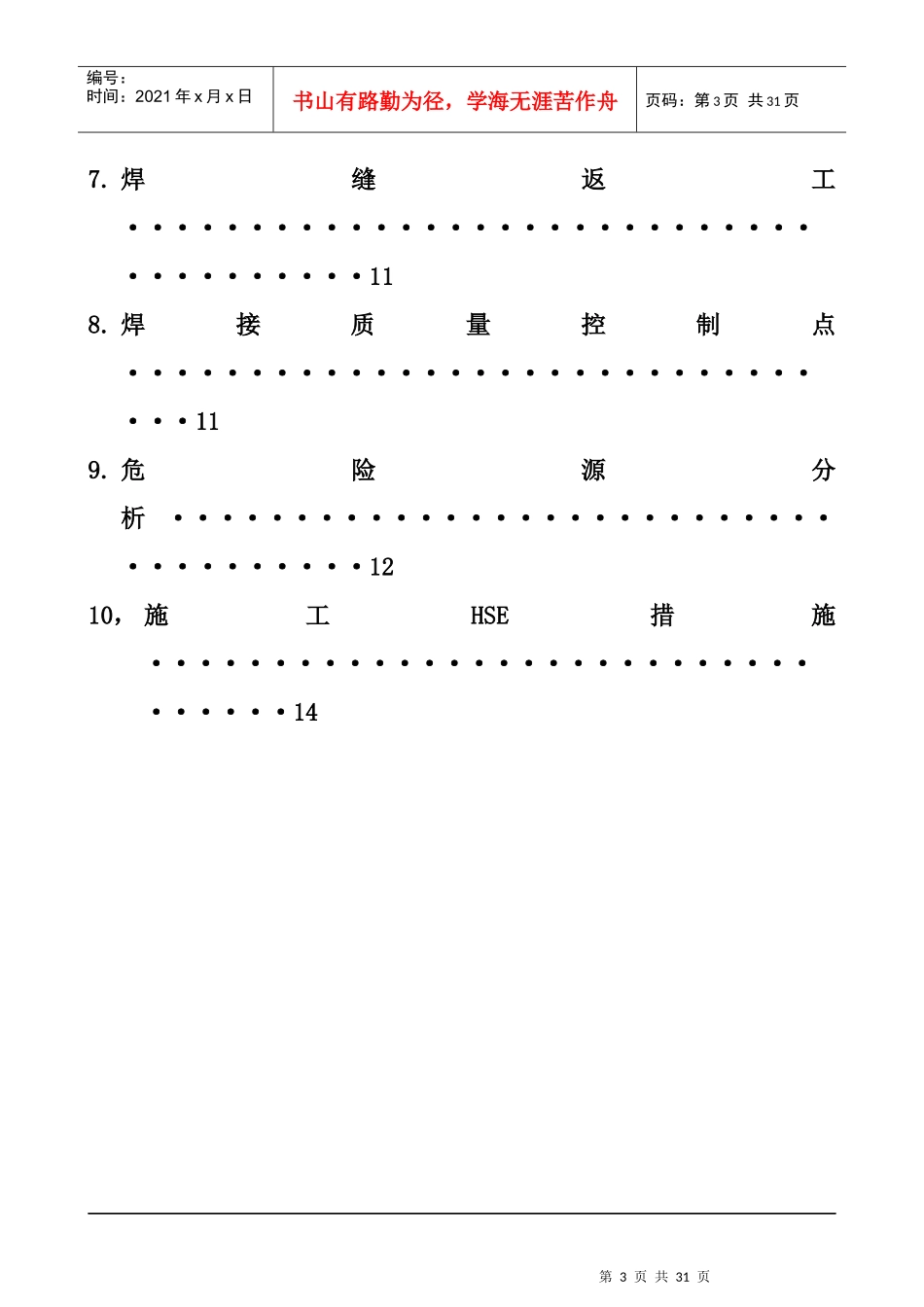

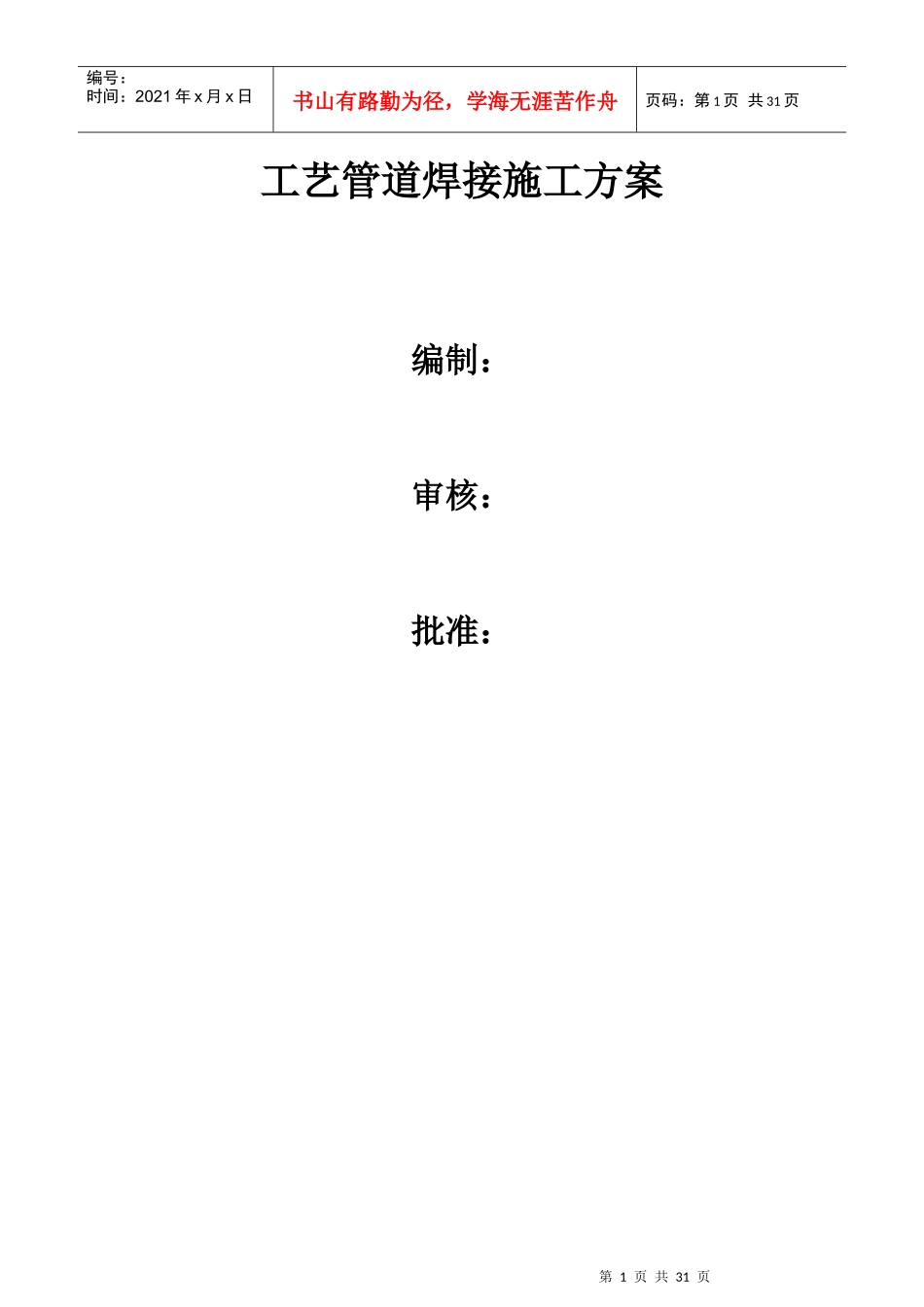

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页工艺管道焊接施工方案编制：审核：批准：第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页目录1.编制说明·······································22.工程概况········································23.施工组织·······································34.施工机具···································45.施工方法和工艺措施·····························56.焊接检验······································10第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页7.焊缝返工······································118.焊接质量控制点·······························119.危险源分析·····································1210，施工HSE措施·································14第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页工艺管道焊接方案一，编制说明和依据1，编制说明本方案为神华包头煤制烯烃项目，全厂外管廊工艺管道安装，焊接方案。本方案重点叙述了金属管道安装，焊接，施工方法、质量检验、质量保证措施，对管道的吹扫试压仅作了一般原则性的规定。具体详细方案要根据现场实际情况作出切实、合理、可行的试压，吹扫，冲洗方案。本方案根据设计文件，业主、EPCM等有关领导人的意见要求编制，不是很完善，如有的地方可作必要的修改和补充。2，编制依据2，1招标文件及施工图纸，设计说明2，2施工验收规范1.1编制目的本方案适用于全厂外管廊工艺管道安装焊接。为了神华煤制烯烃项目全厂外管廊，能够顺利进行，安全，质量，进度，满足业主的要求，各项技术指标达到和满足设计，国家标准的要求。2，编制依据第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页施工图纸；设计文件神华包头煤制烯烃项目管理规定和国家相应施工验收标准。本工程，管道材质主要有：碳钢、不锈钢、耐热合金钢和低温钢等。参照国家以及相关行业标准规范GB50235-2010，工业金属管道施工及验收规范GB50236-2011，现场设备，工艺管道焊接工程施工及验收规范GB50184-2010，工业金属管道工程质量检验评定标准GB50185-93，工业设备及管道绝热工程质量检验评定标准SH3501-2002，石油化工剧毒，可燃介质管道工程施工及验收规范GB/T3323-2005，金属熔化焊焊接接头射线照相GB985-88，气焊，手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸，GB983-95，不锈钢焊条GB5117-95，碳钢焊条GB5118-95，低合金钢焊条GB/T8110-95，气保焊，碳钢，低合金钢焊丝GB/T14957-94，熔化焊用焊丝GB/T14958-94，气保焊用焊丝GB/T4241-2006，焊接用不锈钢盘条，《焊丝》GB/T19419-2003，焊接管理，任务与职责GB8923-88，涂装前钢材表面锈蚀等级和除锈等级GB/T19866-2005，焊接工艺规程及评论的一般原则YB/T5092-2005，焊接用不锈钢焊丝第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页SH3520-91，石化铬钼耐热钢焊接工艺规程SH3525-2004，石油化工低温钢焊接工艺规程SH3526-99，石油化工异种钢焊接规程JB4708-2000，钢制压力容器焊接工艺评定JB4709-2007，钢制压力容器焊接工艺规程JB4730-2005，金属熔化焊焊接接头射线照相JB/T3223-96，焊接材料质量管理规程二，工程概况2.1工程概述全厂外管廊分三个标段：A、B、C1，A标段：2、3、8、9、10、12、13、14、17、24、25、十一个管廊，工艺管道约：33637.9...
