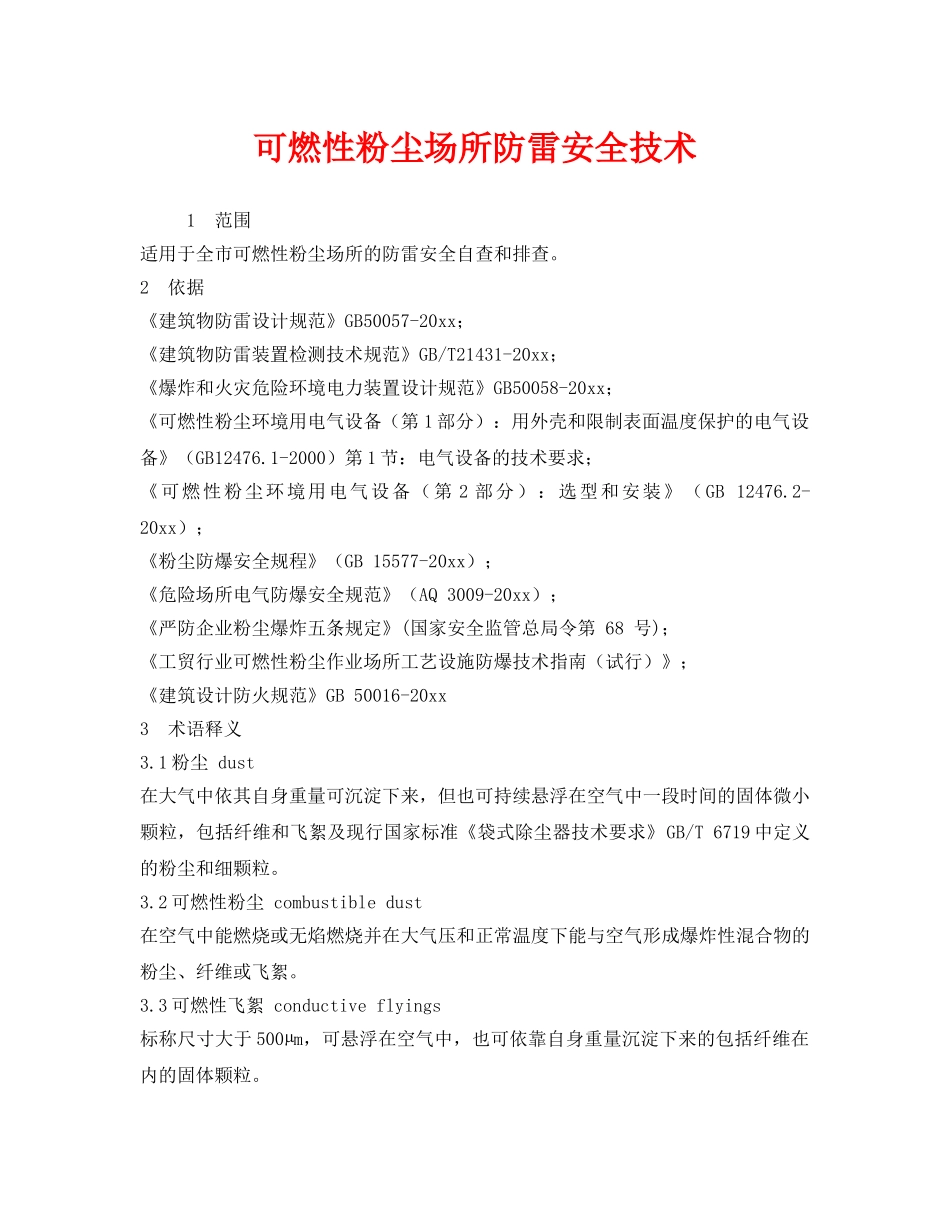

可燃性粉尘场所防雷安全技术1范围适用于全市可燃性粉尘场所的防雷安全自查和排查。2依据《建筑物防雷设计规范》GB50057-20xx；《建筑物防雷装置检测技术规范》GB/T21431-20xx；《爆炸和火灾危险环境电力装置设计规范》GB50058-20xx；《可燃性粉尘环境用电气设备（第1部分）：用外壳和限制表面温度保护的电气设备》（GB12476.1-2000）第1节：电气设备的技术要求；《可燃性粉尘环境用电气设备（第2部分）：选型和安装》（GB12476.2-20xx）；《粉尘防爆安全规程》（GB15577-20xx）；《危险场所电气防爆安全规范》（AQ3009-20xx）；《严防企业粉尘爆炸五条规定》(国家安全监管总局令第68号)；《工贸行业可燃性粉尘作业场所工艺设施防爆技术指南（试行）》；《建筑设计防火规范》GB50016-20xx3术语释义3.1粉尘dust在大气中依其自身重量可沉淀下来，但也可持续悬浮在空气中一段时间的固体微小颗粒，包括纤维和飞絮及现行国家标准《袋式除尘器技术要求》GB/T6719中定义的粉尘和细颗粒。3.2可燃性粉尘combustibledust在空气中能燃烧或无焰燃烧并在大气压和正常温度下能与空气形成爆炸性混合物的粉尘、纤维或飞絮。3.3可燃性飞絮conductiveflyings标称尺寸大于500µm，可悬浮在空气中，也可依靠自身重量沉淀下来的包括纤维在内的固体颗粒。3.4导电性粉尘conductivedust电阻率等于或小于1×103Ω·m的粉尘。3.5非导电性粉尘non-conductivedust电阻率大于1×103Ω·m的粉尘。3.6爆炸性粉尘环境explosivedustatmosphere在大气环境条件下，可燃性粉尘与空气形成的混合物被点燃后，能够保持燃烧自行传播的环境。3.7爆炸性粉尘环境危险区域分区dangerouszonesofexplosivedustatmosphere3.7.120区zone20空气中可燃性粉尘云连续或长期存在或短时频繁出现形成爆炸性环境的区域；3.7.221区zone21正常运行时，空气中可能偶尔产生的可燃性粉尘云形成爆炸性环境的区域；3.7.322区zone22正常运行时，空气中的可燃性粉尘云不可能发生，如果发生，仅是短时间存在形成爆炸性环境的区域。注：爆炸性粉尘环境危险区域分区示例见附录B4场所划分4.1在可能发生对地闪击的地区，遇下列情况之一时，应划为第一类防雷建筑物：4.1.1具有20区爆炸危险场所的建筑物。4.1.2具有21区爆炸危险场所的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。4.2在可能发生对地闪击的地区，遇下列情况之一时，应划为第二类防雷建筑物：4.2.1具有21区爆炸危险场所的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。4.2.2具有22区爆炸危险场所的建筑物。4.2.3预计雷击次数大于0.05次/a的火灾危险场所。4.3在可能发生对地闪击的地区，遇下列情况之一时，应划为第三类防雷建筑物：4.3.1预计雷击次数大于或等于0.01次/a，且小于或等于0.05次/a的火灾危险场所。5技术要点5.1自查要点核查粉尘的种类、防雷安全措施落实情况，填报有关信息（详见表一）。5.2防直击雷的排查要点5.2.1接闪器的类型、安装布置情况、保护范围、材料规格、连接方式、腐蚀情况、独立接闪器的安全距离。5.2.2引下线的数量、间距、敷设方式、材料规格、连接方式、腐蚀情况。独立引下线的安全距离。5.2.3接地装置的类型，接地电阻值，人工接地装置的结构、材料规格、埋设深度，独立接地装置的安全距离。5.2.4比照以下情况检查放散管、排风管等处于保护范围内。1)当有管帽时，应按下表规定确定：装置内的压力与周围空气压力的压力差（kpa）排放物对比于空气管帽以上的垂直距离（m）距管口处的水平距离（m）重于空气125~25重于空气2.55≤25轻于空气2.55>25重或轻于空气552）当无管帽时，应为管口上方半径5m的半球体。5.2.5排放粉尘的放散管、排风管等，当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧，以及发生事故时排放物才打到爆炸浓度的通风管、安全阀，接闪器的保护范围应保护到管帽，无管帽时应保护到管口。5.2.6天面铺设的电源（信号）线应套金属管（槽）屏蔽，金属管（槽）应全程电气连通，宜每隔15m做重复接地，并至少双端接地；5.2.7确保收集可燃性粉尘的管道、烟囱、放散管等不作为接闪器和引下线及接地装置。5.2.8引下线...
