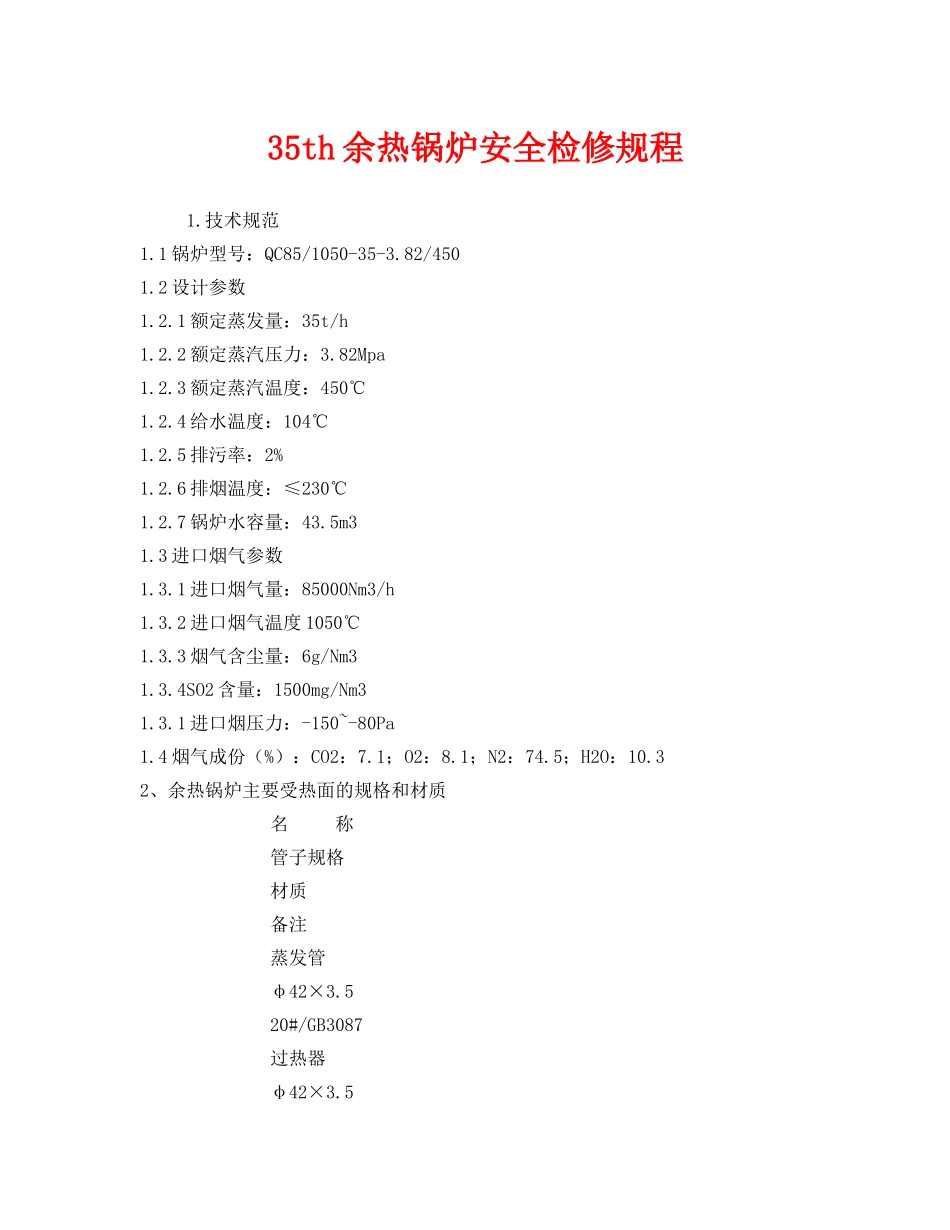

35th余热锅炉安全检修规程1.技术规范1.1锅炉型号：QC85/1050-35-3.82/4501.2设计参数1.2.1额定蒸发量：35t/h1.2.2额定蒸汽压力：3.82Mpa1.2.3额定蒸汽温度：450℃1.2.4给水温度：104℃1.2.5排污率：2%1.2.6排烟温度：≤230℃1.2.7锅炉水容量：43.5m31.3进口烟气参数1.3.1进口烟气量：85000Nm3/h1.3.2进口烟气温度1050℃1.3.3烟气含尘量：6g/Nm31.3.4SO2含量：1500mg/Nm31.3.1进口烟压力：-150~-80Pa1.4烟气成份（%）：CO2：7.1；O2：8.1；N2：74.5；H2O：10.32、余热锅炉主要受热面的规格和材质名称管子规格材质备注蒸发管φ42×3.520#/GB3087过热器φ42×3.515CrMoG省煤器管φ32×420#/GB3087平台、扶梯型钢镀锌栅格外护板型钢冷轧δ=3mm3、省煤器的检修工艺及质量标准检修项目工艺过程质量标准准备工作1.准备工器具、省煤器防磨瓦、省煤器管及其它材料。1.省煤器管需要更换时，新管应具有化学元素分析及机械性能检验报告。2.安装36V以下行灯照明。3.准备清灰用压缩空气胶管。4.省煤器处温度降至40℃以下方可进入工作。5.检查管子外壁积灰及管夹损坏情况，并作好记录。6.检查防磨铁有无开焊脱焊。省煤器积灰清扫l.省煤器处温度降至40℃以下方可进行清扫工作。1.省煤器管壁、管排清扫干净，无积灰和某他杂物。2.接通压缩空气，自上而下清扫省煤器3.用0.6-0.8Mpa压缩空气，或用消防水逐排清扫管子外璧积灰，对于粉结于管璧上的灰垢，可用钢丝刷等清扫工具予以清除。省煤器检查与检修1.用标准卡规或游标卡尺测量省煤器管的胀粗磨损腐蚀情况。必要时用测厚仪检查。1.磨损超过管壁厚度1/3时应更换。2.省煤器管胀粗≤原直径的3.5%。3.更换省煤器管段时，新管≥200mm。4.局部腐蚀深度不超过管壁厚度的10%，最深不大于壁厚的l/3。2.检查省煤器的支吊架和管夹。1.管排整齐，管夹牢固，管排间隙均匀，误差不大于±5mm，个别管子弯曲突出不超过20mm，吊架、管夹及防磨装置完整无缺。3.检查调整防磨装置，对已经磨损和脱落的防磨板要更新。歪斜扭曲的防磨板要校正。4.检查均流板磨损情况。均流板完整5.检查管子有无磨损腐蚀、鼓包、变色等缺陷，管子外壁磨损较为严重的部位应增设防磨板。器煤管省割省管1.按化学监督的要求及检查后的情况，确定割管位置。1.切割点距弯头或联箱不小于lOOmm，两焊口间距不小于200mm。2.管子不准强行对口。3.坡口加工为30度，对口时不能错口。4.对接管口应与管子中心线垂直，其偏斜度不大于管径的1%，最大不超过1.5mm。5.对接管口内外壁平齐，错口不得超过壁厚的1%，最大不超过1mm。6.焊缝不得有裂纹等缺陷，咬边不大于焊缝两侧全长的10%，深度不大于0.5mm，须经金属探伤合格。7.若管口不能及时焊接时应将管口封堵。省煤器联箱检查与检修1.根据化学监督要求确定切割联箱封头位置。1.切割封头位置要作好记录。2.切割时应在联箱封头原焊口上(原手孔)划线，用火焊按线切割，并注意尽量靠近封头处，但又必须考虑到封头能继续使用。2.联箱内部无水垢锈垢等杂物。3.封头切割后，应作好记录，并通知化学检查联箱内部。3.焊缝经金属探伤合格。4.用手电或12V行灯观察联箱内部有无锈蚀或脏物，并清理干净。5.打磨坡口，联箱封头焊接。4.焊后进行热处理。6.省煤器支吊架检查。5.支吊架完好，无松动脱落。4、过热器的检修工艺及质量标准检修项目工艺过程质量标准准备工作1.准备检修工具、材料、备品。2.装设足够数量的36V以下行灯。3.准备好脚手架的架杆木板、铁丝，并运至现场。4.待工作区温度降至40℃以下方可进入搭架子，1.脚手架符合(安规)要求5.检查过热器积灰及缺陷并作好修前记录，清扫积灰1.清扫工作由前屏开始顺烟气流向进行清扫。1.过热器清扫后，管壁、水平烟道不得有积灰。2.用0.5-O.8Mpa压缩空气清扫管子表面浮灰，水平烟道积灰可用铁锨清除。l.清灰人员要戴好防尘罩及风镜，并系好安全带。2.清灰时炉外应有专人监护。过热器检修l.宏观检查各过热器是否有弯曲、鼓包、重皮、变色、碰伤、裂纹、腐蚀等情况。1.管子局部腐蚀不得大于管壁厚的10%。2.用标准卡规或游标卡尺按检修记录卡片指定的位置测量管径，检查管子磨损与胀粗情况，并作好记录。2.管子局部磨损面积...
