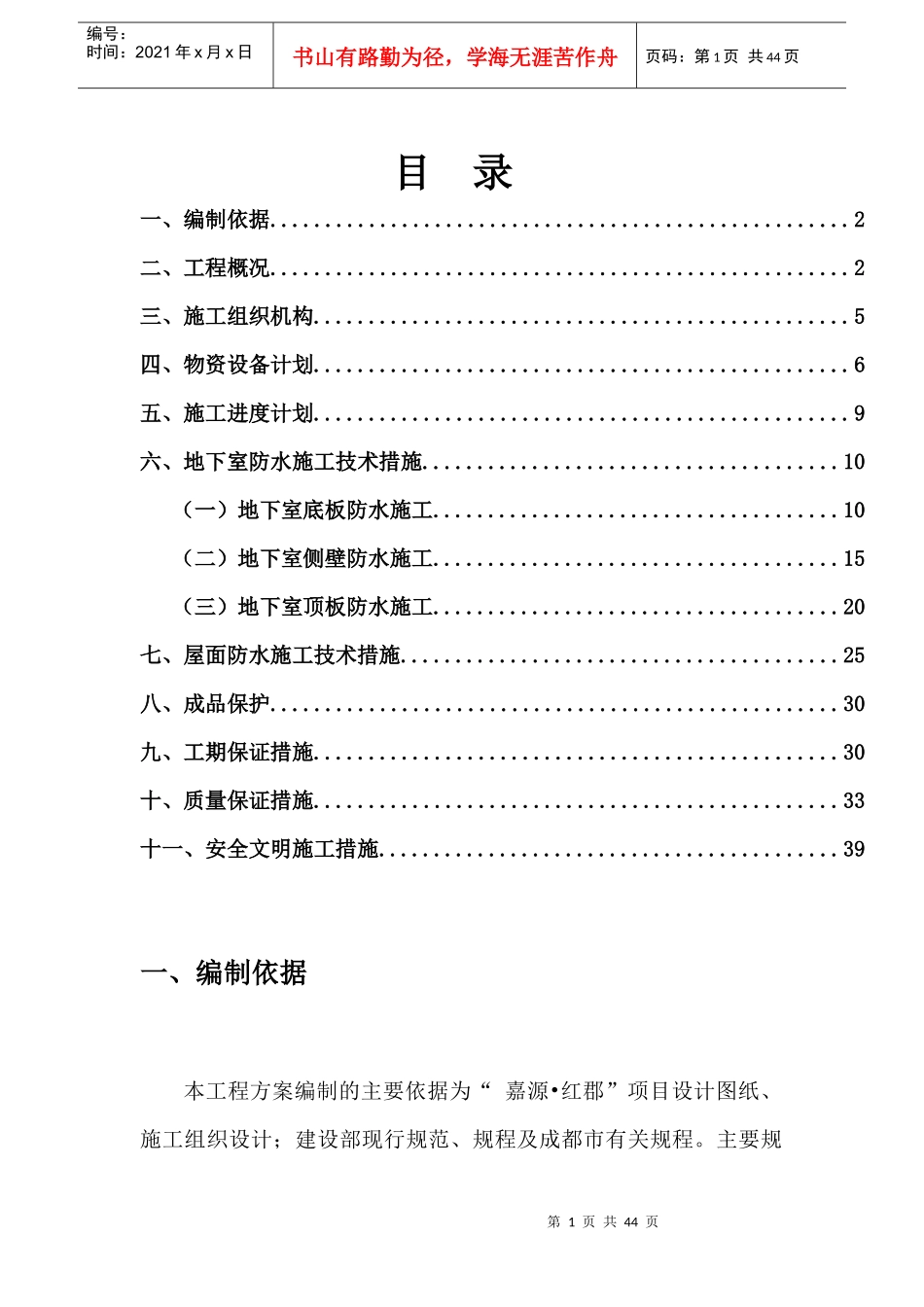

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页目录一、编制依据.....................................................2二、工程概况.....................................................2三、施工组织机构.................................................5四、物资设备计划.................................................6五、施工进度计划.................................................9六、地下室防水施工技术措施......................................10（一）地下室底板防水施工.....................................10（二）地下室侧壁防水施工.....................................15（三）地下室顶板防水施工.....................................20七、屋面防水施工技术措施........................................25八、成品保护....................................................30九、工期保证措施................................................30十、质量保证措施................................................33十一、安全文明施工措施..........................................39一、编制依据本工程方案编制的主要依据为“嘉源•红郡”项目设计图纸、施工组织设计；建设部现行规范、规程及成都市有关规程。主要规第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页范及规程如下：（一）《地下防水工程质量验收规范》（GB50208－2011）（二）《地下工程防水技术规范》（GB50108-2008）（三）《建筑工程施工质量验收统一标准》（GBJ50300-2013）（四）《地下建筑防水构造》（国家建筑标准设计图纸02J301）（五）根据设计图纸、图集及业主对工程质量要求进行编制二、工程概况“嘉源·红郡”项目用地是位于成都市温江区金马镇的住宅小区,规划总建筑面积110753.62m²，本项目为1#~15#楼及地下部分。本地下室地下1层，5#、6#楼地上24+1层(下部2层商业)，房屋高度71.950m；8#、9#、14#、15#楼地上6+1层，房屋高度为22.050m；10#、11#、12#、13#楼地上10+1层,房屋高度31.450m;1#楼、2#、3#楼、7#楼地上2层独立商业，房屋高度9.150m，4#楼为售楼部,地上2层,房屋高度9.150m，地下使用功能为停车库及设备用房。本工程基础形式为1#楼、2#、3#、4#楼为独立基础，5#~15#楼为筏板基础。5#、6#、8#、9#、10#、11#、12#、13#、14#、15#楼结构体系为剪力墙结构，1#楼、2#、3#楼、4#楼、7#楼楼结构体系为框架结构。其防水主要做法如下：防水部位防水做法第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页地下室底板（1）防水混凝土底板（抗渗等级P6）（2）50厚C20细石混凝土保护层（3）1.5厚CGP强粘高分子膜胎防水卷材（单面粘）（4）C15混凝土垫层，原浆抹光（5）素土夯实侧壁（1）防水混凝土侧墙（抗渗等级P6）（2）1.5厚强粘高分子膜胎防水卷材（单面粘）（3）120厚1:2.5水泥砂浆砌实心砖（4）回填黏土分层夯实顶板（1）防水混凝土顶板（2）100厚陶粒混凝土找坡层，i=1%（最薄30厚）（3）15厚1:2.5水泥砂浆找平层（4）2mm厚CGP强粘高分子防水卷材（单面粘）（5）10厚石灰砂浆（6）700厚C20细石混凝土刚性防水层，分仓内配φ4@100钢筋网（分隔缝纵横间距≤6000，缝宽10~20）（7）50厚塑料保水排水格片排水层（8）400g/²土工布，四周上翻至种植土高度（9）回填土屋面保温不上人屋面（1）120厚钢筋混凝土屋面板（2）1:6水泥炉渣找坡层，i=2%（最薄30厚）（3）刷同材性基层处理剂一道，20厚1：3水泥砂浆找平层（4）1.2厚CGP强粘高分子膜胎防水卷材（双面粘）；（5）2mm厚CGP强粘高分子防水卷材（单面粘）（3）20厚1:2.5水泥砂浆找平层（4）40厚挤塑聚苯板(XPS)燃烧性能B1级20厚1:2.5水泥砂浆抹平，设≤1000*1000分隔缝屋面保温上人屋面（倒置式屋面）（1）120厚钢筋混凝土屋面板（2）1：6水泥炉渣找坡层，i=2%（最薄30厚）（3）20厚1：3水泥砂浆找平层；刷同材性基层处理剂一道；（4）1.2厚CGP强粘高分子膜...
