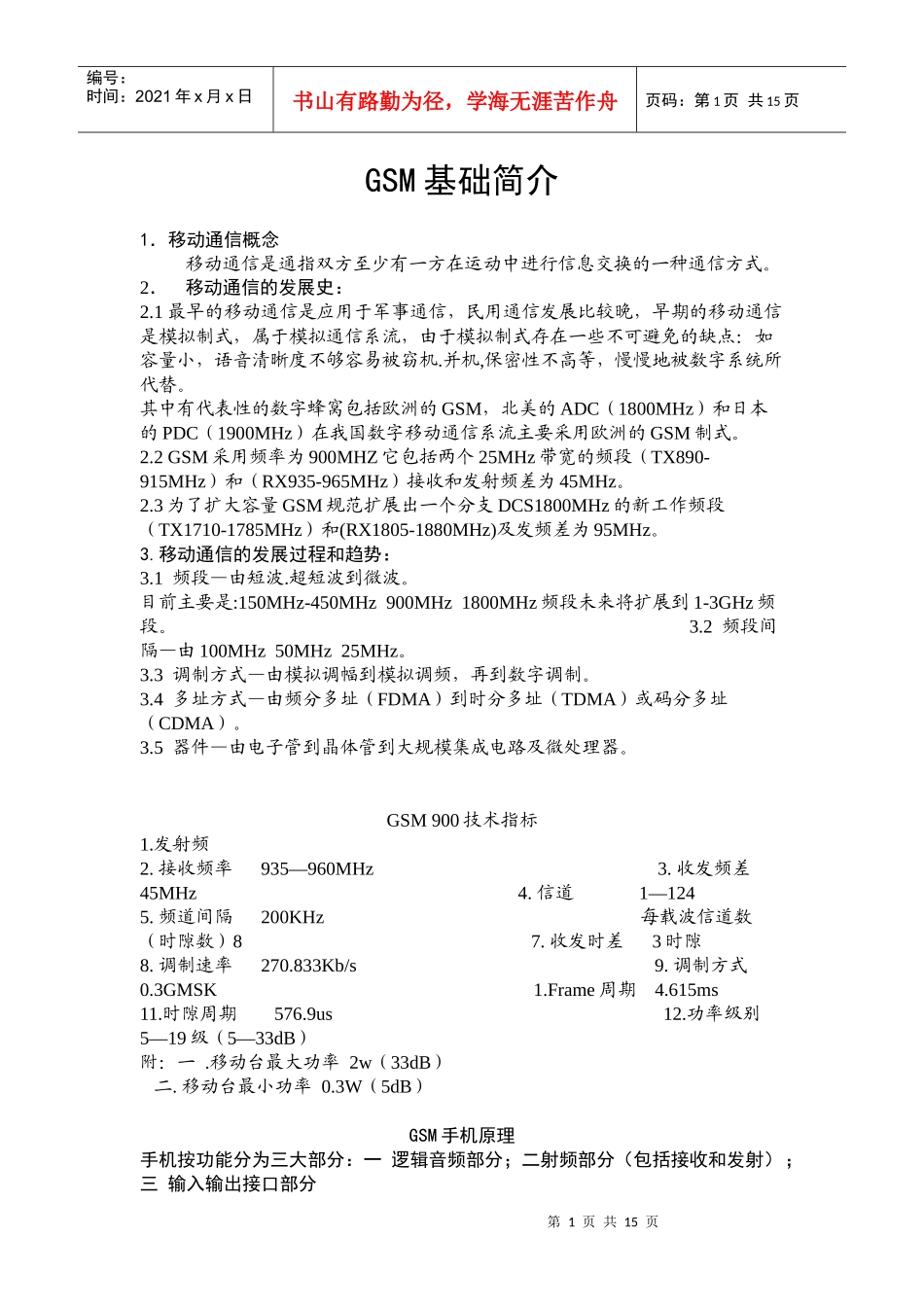

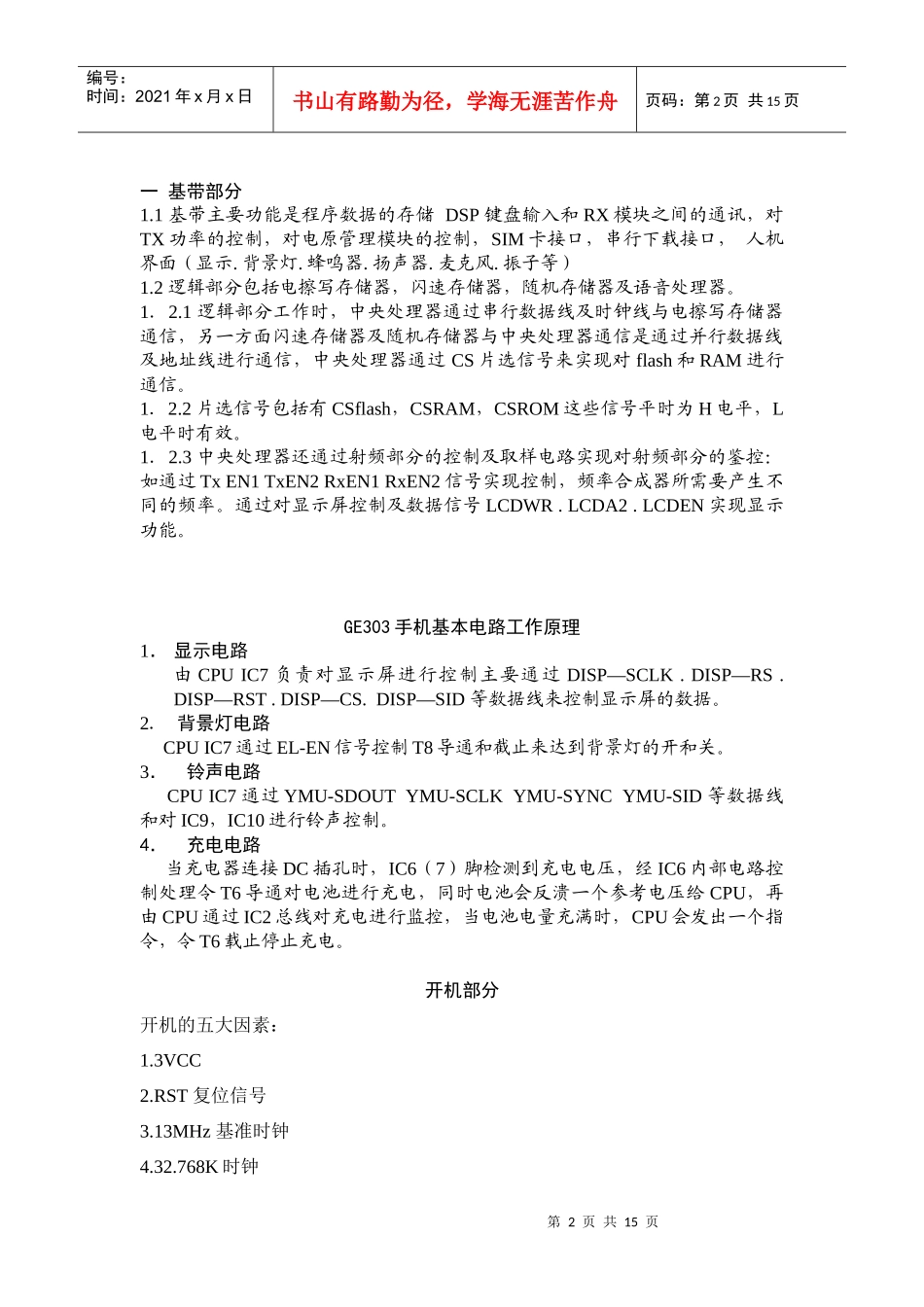

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页GSM基础简介1．移动通信概念移动通信是通指双方至少有一方在运动中进行信息交换的一种通信方式。2．移动通信的发展史：2.1最早的移动通信是应用于军事通信，民用通信发展比较晚，早期的移动通信是模拟制式，属于模拟通信系流，由于模拟制式存在一些不可避免的缺点：如容量小，语音清晰度不够容易被窃机.并机,保密性不高等，慢慢地被数字系统所代替。其中有代表性的数字蜂窝包括欧洲的GSM，北美的ADC（1800MHz）和日本的PDC（1900MHz）在我国数字移动通信系流主要采用欧洲的GSM制式。2.2GSM采用频率为900MHZ它包括两个25MHz带宽的频段（TX890-915MHz）和（RX935-965MHz）接收和发射频差为45MHz。2.3为了扩大容量GSM规范扩展出一个分支DCS1800MHz的新工作频段（TX1710-1785MHz）和(RX1805-1880MHz)及发频差为95MHz。3.移动通信的发展过程和趋势：3.1频段—由短波.超短波到微波。目前主要是:150MHz-450MHz900MHz1800MHz频段未来将扩展到1-3GHz频段。3.2频段间隔—由100MHz50MHz25MHz。3.3调制方式—由模拟调幅到模拟调频，再到数字调制。3.4多址方式—由频分多址（FDMA）到时分多址（TDMA）或码分多址（CDMA）。3.5器件—由电子管到晶体管到大规模集成电路及微处理器。GSM900技术指标1.发射频2.接收频率935—960MHz3.收发频差45MHz4.信道1—1245.频道间隔200KHz每载波信道数（时隙数）87.收发时差3时隙8.调制速率270.833Kb/s9.调制方式0.3GMSK1.Frame周期4.615ms11.时隙周期576.9us12.功率级别5—19级（5—33dB）附：一.移动台最大功率2w（33dB）二.移动台最小功率0.3W（5dB）GSM手机原理手机按功能分为三大部分：一逻辑音频部分；二射频部分（包括接收和发射）；三输入输出接口部分第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页一基带部分1.1基带主要功能是程序数据的存储DSP键盘输入和RX模块之间的通讯，对TX功率的控制，对电原管理模块的控制，SIM卡接口，串行下载接口，人机界面（显示.背景灯.蜂鸣器.扬声器.麦克风.振子等）1.2逻辑部分包括电擦写存储器，闪速存储器，随机存储器及语音处理器。1．2.1逻辑部分工作时，中央处理器通过串行数据线及时钟线与电擦写存储器通信，另一方面闪速存储器及随机存储器与中央处理器通信是通过并行数据线及地址线进行通信，中央处理器通过CS片选信号来实现对flash和RAM进行通信。1．2.2片选信号包括有CSflash，CSRAM，CSROM这些信号平时为H电平，L电平时有效。1．2.3中央处理器还通过射频部分的控制及取样电路实现对射频部分的鉴控：如通过TxEN1TxEN2RxEN1RxEN2信号实现控制，频率合成器所需要产生不同的频率。通过对显示屏控制及数据信号LCDWR.LCDA2.LCDEN实现显示功能。GE303手机基本电路工作原理1．显示电路由CPUIC7负责对显示屏进行控制主要通过DISP—SCLK.DISP—RS.DISP—RST.DISP—CS.DISP—SID等数据线来控制显示屏的数据。2．背景灯电路CPUIC7通过EL-EN信号控制T8导通和截止来达到背景灯的开和关。3．铃声电路CPUIC7通过YMU-SDOUTYMU-SCLKYMU-SYNCYMU-SID等数据线和对IC9，IC10进行铃声控制。4．充电电路当充电器连接DC插孔时，IC6（7）脚检测到充电电压，经IC6内部电路控制处理令T6导通对电池进行充电，同时电池会反溃一个参考电压给CPU，再由CPU通过IC2总线对充电进行监控，当电池电量充满时，CPU会发出一个指令，令T6载止停止充电。开机部分开机的五大因素：1.3VCC2.RST复位信号3.13MHz基准时钟4.32.768K时钟第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页5.开机软件注：32.768K时钟主要是CPU与EEPROM共用串行数据时钟，如该时钟不正常时会引起开机软件不能正常初始化。射频本振工作原理IC1内部有一锁相环电路以13MHz时钟为基准时钟，根据逻辑部分送来的PLLON、CLK、DA、EN的数据控制线，在IC1（21）脚输出一个控制电压。本振X2-VCO在有供电及VCTL和VSW控制电压的条件下开始工作，从（3）脚输出相应的本振频率，为确保该频率的准确性，取...
