《安全技术》之陆上石油天然气建设项目安全设施设计专篇编写指导书 VIP免费

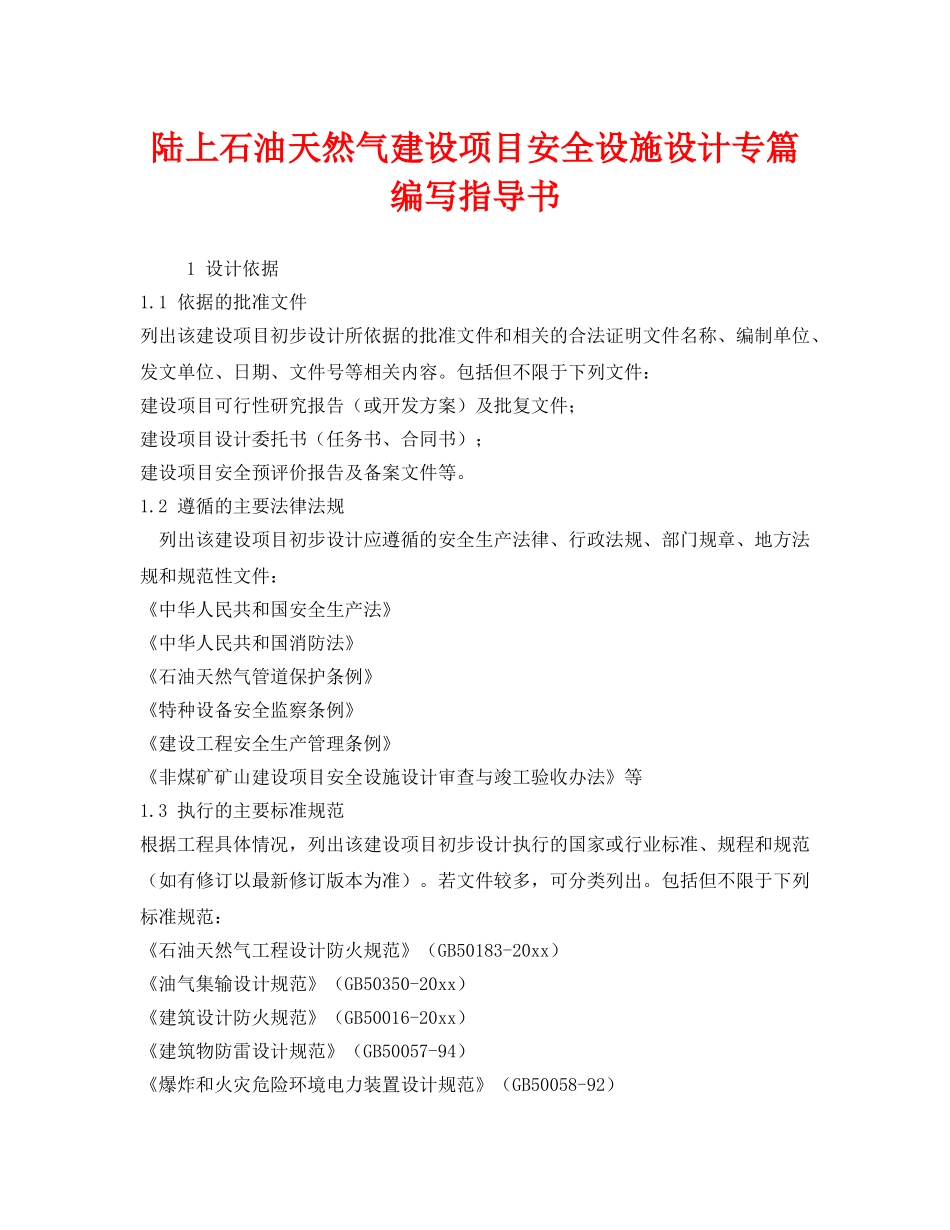

陆上石油天然气建设项目安全设施设计专篇编写指导书1设计依据1.1依据的批准文件列出该建设项目初步设计所依据的批准文件和相关的合法证明文件名称、编制单位、发文单位、日期、文件号等相关内容。包括但不限于下列文件：建设项目可行性研究报告（或开发方案）及批复文件；建设项目设计委托书（任务书、合同书）；建设项目安全预评价报告及备案文件等。1.2遵循的主要法律法规列出该建设项目初步设计应遵循的安全生产法律、行政法规、部门规章、地方法规和规范性文件：《中华人民共和国安全生产法》《中华人民共和国消防法》《石油天然气管道保护条例》《特种设备安全监察条例》《建设工程安全生产管理条例》《非煤矿矿山建设项目安全设施设计审查与竣工验收办法》等1.3执行的主要标准规范根据工程具体情况，列出该建设项目初步设计执行的国家或行业标准、规程和规范（如有修订以最新修订版本为准）。若文件较多，可分类列出。包括但不限于下列标准规范：《石油天然气工程设计防火规范》（GB50183-20xx）《油气集输设计规范》（GB50350-20xx）《建筑设计防火规范》（GB50016-20xx）《建筑物防雷设计规范》（GB50057-94）《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）《生产过程安全卫生要求总则》（GB12801-91）《石油与石油设施雷电安全规范》（GB15599-1995）《工业企业设计卫生标准》（GBZ1-2001）《工作场所有害因素职业接触限值》（GBZ2-20xx）《石油天然气安全规程》（AQ20xx-20xx）《陆上油气田油气集输安全规定》（SY/T6320-1997）《石油天然气钻井、开发、储运防火防爆安全生产技术规程》（SY/T5225-20xx）《石油工业用加热炉安全规程》（SY0031-20xx）《可燃气体检测报警器使用规范》（SY6503-2000）《石油设施电气装置场所分类》（SY/T0025-95）1.4与安全设施设计相关的其他设计依据2工程概述依据建设项目初步设计简述相关内容。2.1建设项目概况2.1.1开发方案概述说明油气田地理位置、开发动用的面积和储量。说明开发方式、开采工艺和生产井、注入井的数量。对油田开发应说明年产液量、年产油量、年产气量、年注水量、原油含水、平均气油比等开发指标。对气田开发应说明年产气量、年产油量、年产水量、井口压力等开发指标。2.1.2环境概述说明新建、改建、扩建石油天然气场站的地理位置，以及与周边城镇、居民点、相邻厂矿企业、交通线路等的方位和距离。说明工程所处区域的自然条件，包括地形地貌、工程地质、气象、地震烈度等。简要说明工程所处区域交通运输、社会经济状况等。2.1.3建设规模和主要工作量说明原油、天然气的生产能力、处理能力、外输能力等总体建设规模。主要工作量汇总，说明新建、改建、扩建各类井口装置、生产场站、管线的数量或规模。2.1.4物料说明工程所涉及的原油（凝析油）、天然气、地层水等流体的性质。原油应说明闪点、密度、粘度、凝固点、含硫量、含蜡量等物性。天然气应说明密度、化学组成等物性。对含有硫化氢、二氧化碳等有毒有害物质的天然气，应特别说明天然气中硫化氢、二氧化碳等有毒有害物质的组分含量。说明工程所涉及的其他危险物质（如甲醇）或化学药剂的名称和用量。2.2主体工艺描述简述油气集输、油气处理、油气储运系统，含油污水处理系统，注水系统的工艺流程，说明各系统的主要技术参数。说明工程有无涉及硫化氢、二氧化碳等有毒介质的工艺流程，若有，应进行描述。2.3辅助生产系统和公用工程对生产控制系统、火炬及放空系统、供配电系统、供水和消防系统、采暖通风系统、通信系统、建筑与结构、总图运输等进行简要的描述。2.4主要设备和建筑物列表说明生产场站新建、改建、扩建的主要设备的规格型号、设计参数、数量和材质等。主要设备包括储罐、容器、炉、机泵等（参见附表1）。列表说明生产场站新建、改建、扩建的建筑物建筑面积和高度、建筑结构、火灾危险性、耐火等级、泄压比值（对有爆炸危险的甲、乙类生产厂房）等（参见附表2）。3危险有害因素分析3.1主要危险有害因素描述可引用安全预评价报告中的内容，主要包括物料的危险有害因素分析、工艺过程的危险有害因素分析和自然环境的风险分析等。3.2研究课题...
