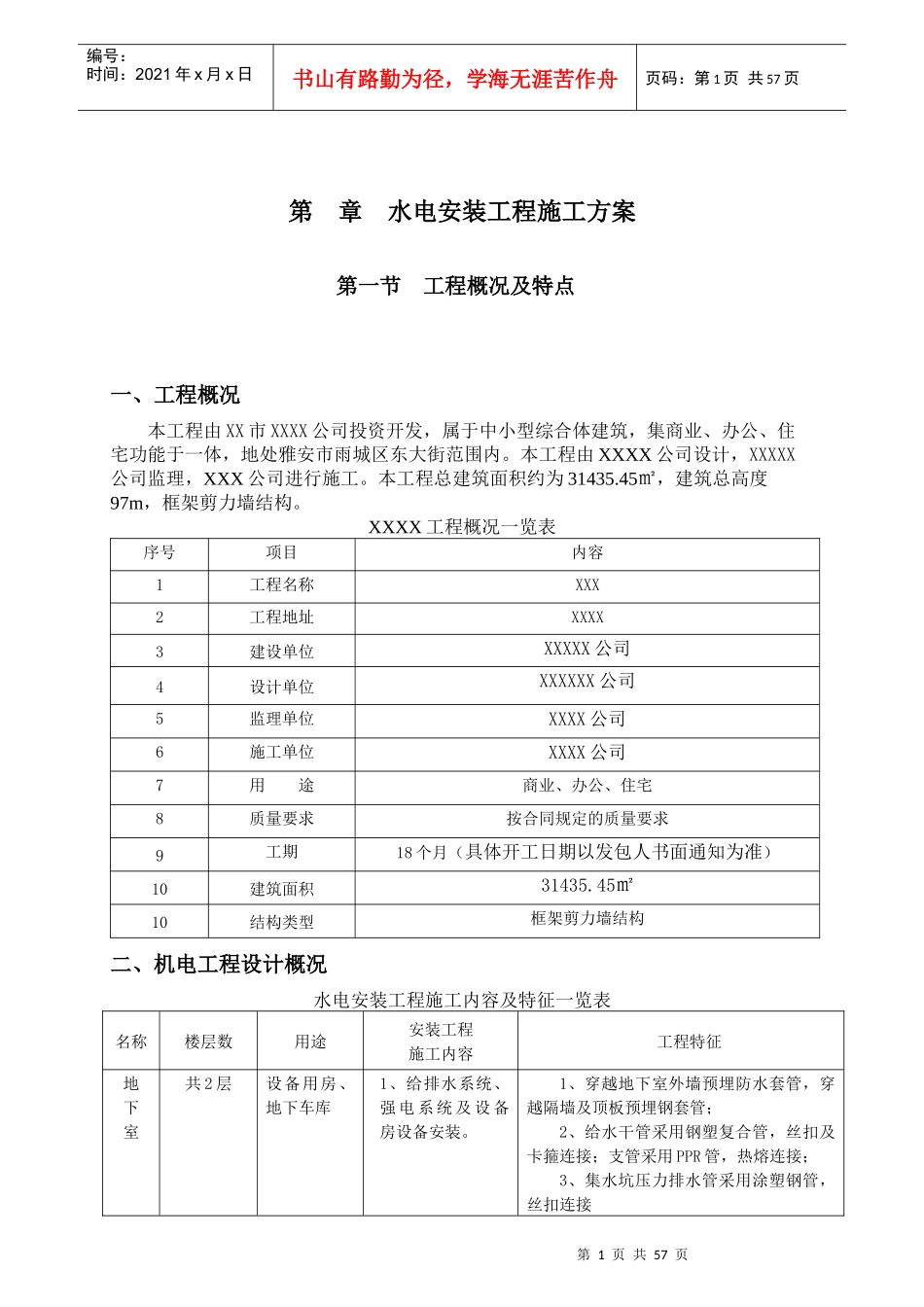

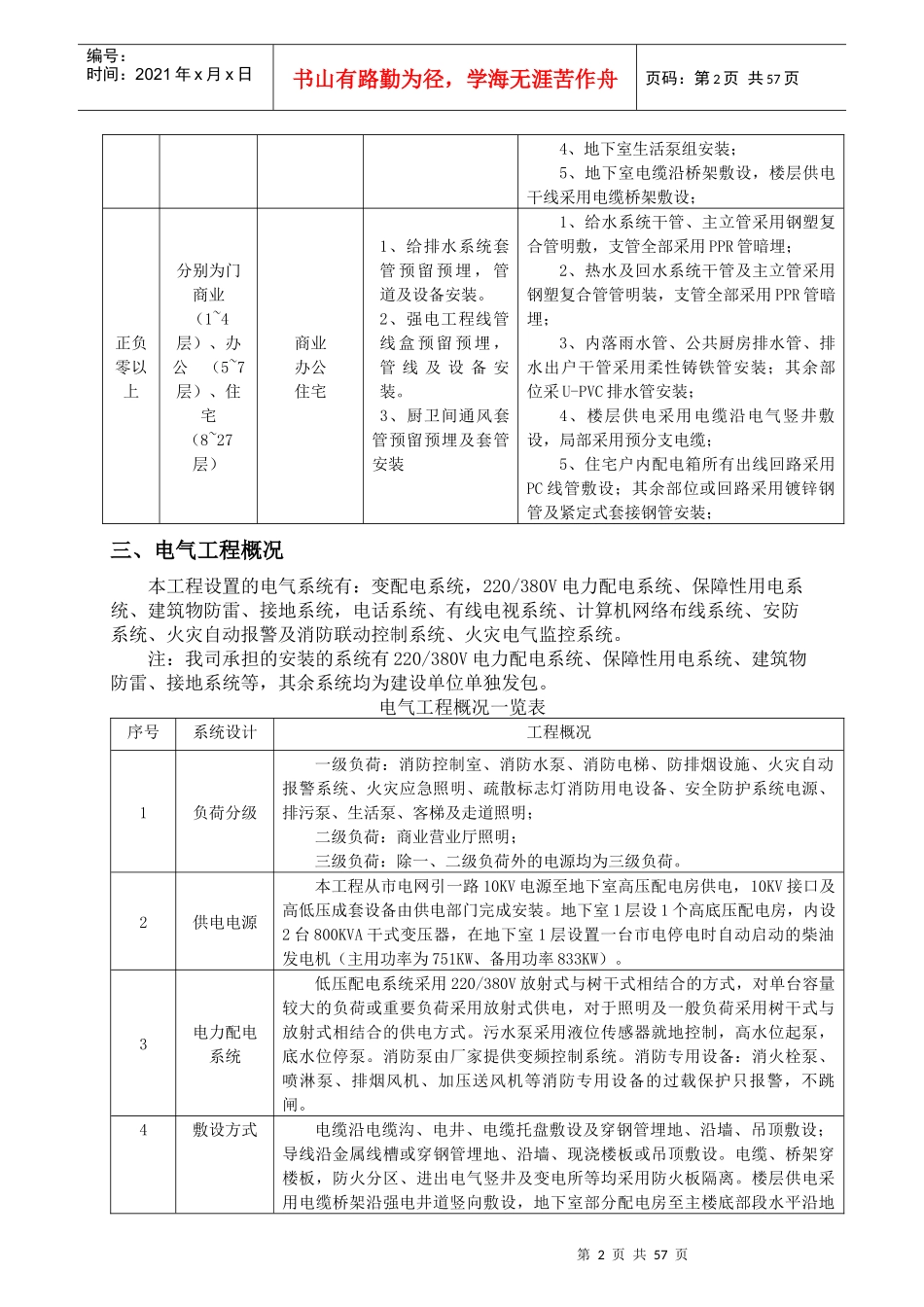

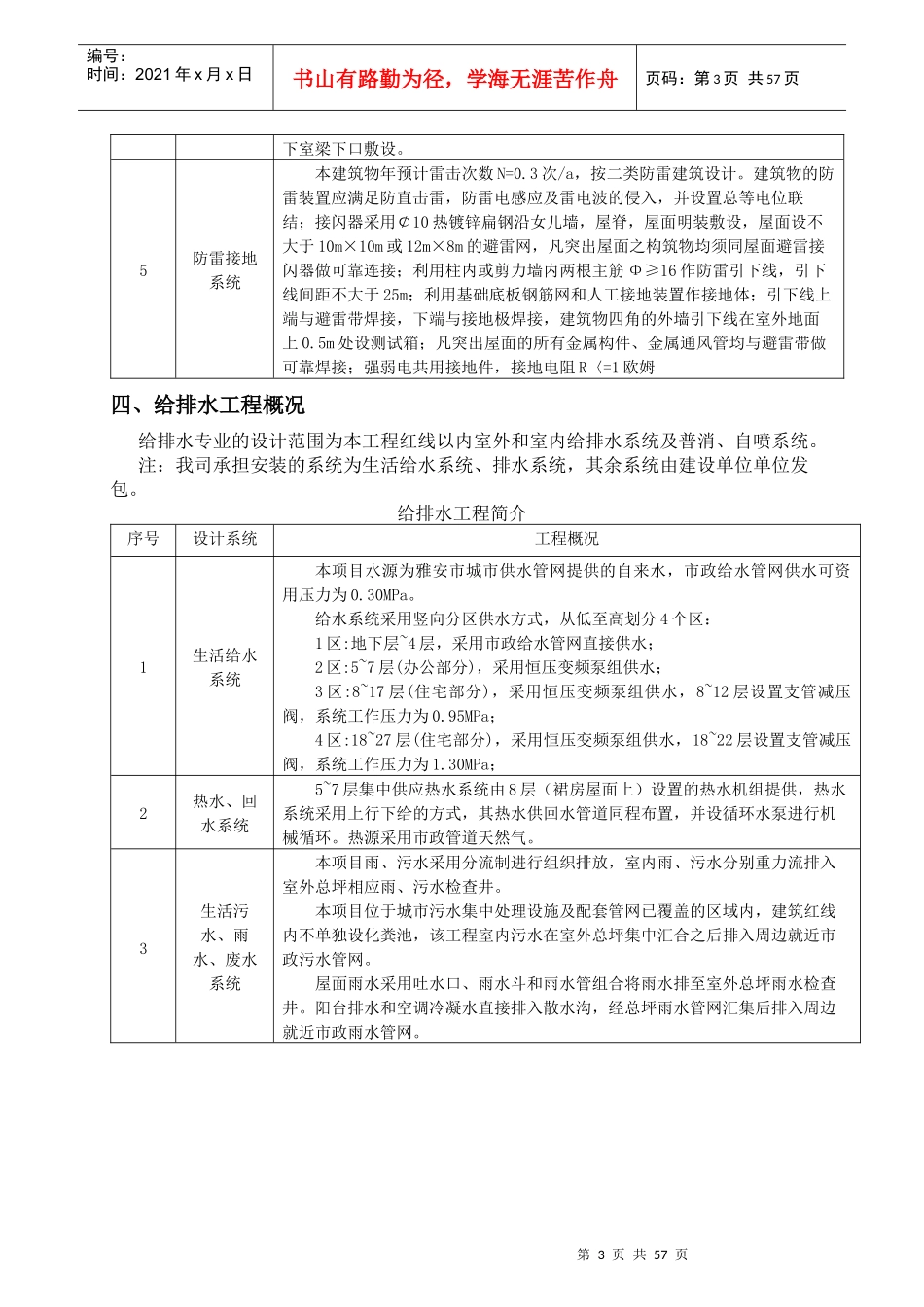

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页第章水电安装工程施工方案第一节工程概况及特点一、工程概况本工程由XX市XXXX公司投资开发，属于中小型综合体建筑，集商业、办公、住宅功能于一体，地处雅安市雨城区东大街范围内。本工程由XXXX公司设计，XXXXX公司监理，XXX公司进行施工。本工程总建筑面积约为31435.45㎡，建筑总高度97m，框架剪力墙结构。XXXX工程概况一览表序号项目内容1工程名称XXX2工程地址XXXX3建设单位XXXXX公司4设计单位XXXXXX公司5监理单位XXXX公司6施工单位XXXX公司7用途商业、办公、住宅8质量要求按合同规定的质量要求9工期18个月（具体开工日期以发包人书面通知为准）10建筑面积31435.45㎡10结构类型框架剪力墙结构二、机电工程设计概况水电安装工程施工内容及特征一览表名称楼层数用途安装工程施工内容工程特征地下室共2层设备用房、地下车库1、给排水系统、强电系统及设备房设备安装。1、穿越地下室外墙预埋防水套管，穿越隔墙及顶板预埋钢套管；2、给水干管采用钢塑复合管，丝扣及卡箍连接；支管采用PPR管，热熔连接；3、集水坑压力排水管采用涂塑钢管，丝扣连接第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页4、地下室生活泵组安装；5、地下室电缆沿桥架敷设，楼层供电干线采用电缆桥架敷设；正负零以上分别为门商业（1~4层）、办公（5~7层）、住宅（8~27层）商业办公住宅1、给排水系统套管预留预埋，管道及设备安装。2、强电工程线管线盒预留预埋，管线及设备安装。3、厨卫间通风套管预留预埋及套管安装1、给水系统干管、主立管采用钢塑复合管明敷，支管全部采用PPR管暗埋；2、热水及回水系统干管及主立管采用钢塑复合管管明装，支管全部采用PPR管暗埋；3、内落雨水管、公共厨房排水管、排水出户干管采用柔性铸铁管安装；其余部位采U-PVC排水管安装；4、楼层供电采用电缆沿电气竖井敷设，局部采用预分支电缆；5、住宅户内配电箱所有出线回路采用PC线管敷设；其余部位或回路采用镀锌钢管及紧定式套接钢管安装；三、电气工程概况本工程设置的电气系统有：变配电系统，220/380V电力配电系统、保障性用电系统、建筑物防雷、接地系统，电话系统、有线电视系统、计算机网络布线系统、安防系统、火灾自动报警及消防联动控制系统、火灾电气监控系统。注：我司承担的安装的系统有220/380V电力配电系统、保障性用电系统、建筑物防雷、接地系统等，其余系统均为建设单位单独发包。电气工程概况一览表序号系统设计工程概况1负荷分级一级负荷：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警系统、火灾应急照明、疏散标志灯消防用电设备、安全防护系统电源、排污泵、生活泵、客梯及走道照明；二级负荷：商业营业厅照明；三级负荷：除一、二级负荷外的电源均为三级负荷。2供电电源本工程从市电网引一路10KV电源至地下室高压配电房供电，10KV接口及高低压成套设备由供电部门完成安装。地下室1层设1个高底压配电房，内设2台800KVA干式变压器，在地下室1层设置一台市电停电时自动启动的柴油发电机（主用功率为751KW、备用功率833KW）。3电力配电系统低压配电系统采用220/380V放射式与树干式相结合的方式，对单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放射式相结合的供电方式。污水泵采用液位传感器就地控制，高水位起泵，底水位停泵。消防泵由厂家提供变频控制系统。消防专用设备：消火栓泵、喷淋泵、排烟风机、加压送风机等消防专用设备的过载保护只报警，不跳闸。4敷设方式电缆沿电缆沟、电井、电缆托盘敷设及穿钢管埋地、沿墙、吊顶敷设；导线沿金属线槽或穿钢管埋地、沿墙、现浇楼板或吊顶敷设。电缆、桥架穿楼板，防火分区、进出电气竖井及变电所等均采用防火板隔离。楼层供电采用电缆桥架沿强电井道竖向敷设，地下室部分配电房至主楼底部段水平沿地第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页下室梁下口敷设。5防雷接地系统本建筑物年预计雷击次数N=0.3次/a，按...
