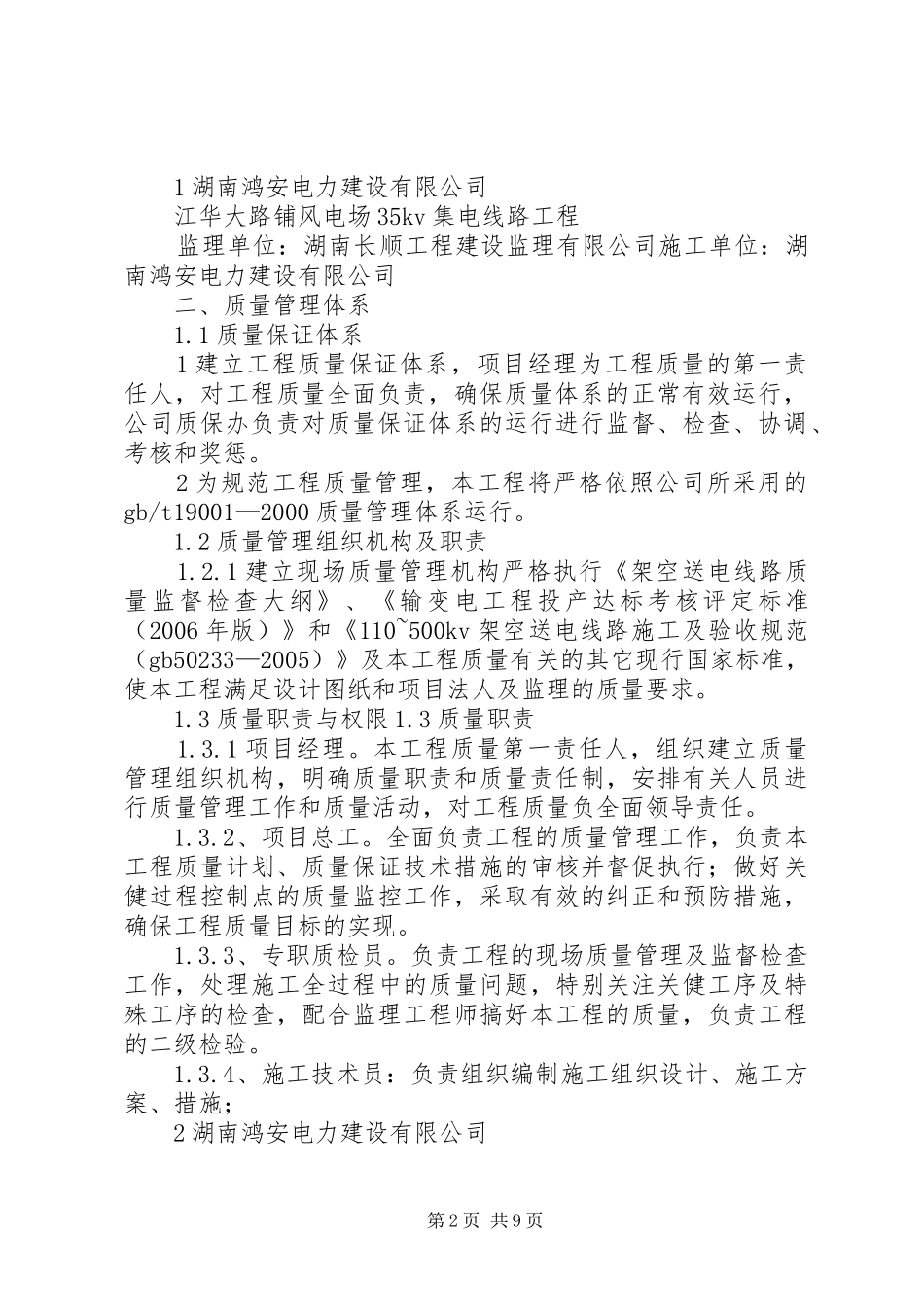

集电线路工程质量监督报告江华大路铺风电场35kv集电线路工程质量监督检查汇报材料湖南鸿安电力工程有限公司江华大路铺风电场35kv集电线路工程项目部2014年11湖南鸿安电力建设有限公司江华大路铺风电场35kv集电线路工程一、工程概况：1、工程名称江华大路铺风电场35kv集电线路工程2、工程概述2.1建设规模1）线路起止点及路径长度。本工程起自江华大路铺风电场110kv升压站，终止于江华大路铺24台风机，线路长度21.92㎞，新建铁塔93基，水泥杆20基；其中转角塔、耐张塔15基，直线塔38基。2）电压等级：35kv沿线地形：线路所经地区均为低缓山地和丘陵，地质多为岩石和分化岩石，部分地方为坚土。地势起伏较大，部分地区树木较多，植被较好。3）导线型号：lgj-240/30钢芯铝绞线4）地线型号：单地线部分地线采用opgw，双地线部分地线一侧采用opgw，一侧采用gj-50型镀锌钢绞线。2.2线路路径走向a）风机电缆上塔时，杆塔应尽可能靠近风机，距风机变压器约35m，同时考虑风机吊装的方便b）35kv架空线路尽可能布置在风机的背风侧。c）35kv架空线路在大跨距、大转角、双回路段及t接处采用铁塔；在交通极其不便的地方采用铁塔；在平地中采用钢筋混凝土杆。2.2.4、工程项目参建单位建设单位：XX县区协合风力发电有限公司设计单位：中国水电顾问集团中南勘探设计研究院第1页共9页1湖南鸿安电力建设有限公司江华大路铺风电场35kv集电线路工程监理单位：湖南长顺工程建设监理有限公司施工单位：湖南鸿安电力建设有限公司二、质量管理体系1.1质量保证体系1建立工程质量保证体系，项目经理为工程质量的第一责任人，对工程质量全面负责，确保质量体系的正常有效运行，公司质保办负责对质量保证体系的运行进行监督、检查、协调、考核和奖惩。2为规范工程质量管理，本工程将严格依照公司所采用的gb/t19001—2000质量管理体系运行。1.2质量管理组织机构及职责1.2.1建立现场质量管理机构严格执行《架空送电线路质量监督检查大纲》、《输变电工程投产达标考核评定标准（2006年版）》和《110~500kv架空送电线路施工及验收规范（gb50233—2005）》及本工程质量有关的其它现行国家标准，使本工程满足设计图纸和项目法人及监理的质量要求。1.3质量职责与权限1.3质量职责1.3.1项目经理。本工程质量第一责任人，组织建立质量管理组织机构，明确质量职责和质量责任制，安排有关人员进行质量管理工作和质量活动，对工程质量负全面领导责任。1.3.2、项目总工。全面负责工程的质量管理工作，负责本工程质量计划、质量保证技术措施的审核并督促执行；做好关健过程控制点的质量监控工作，采取有效的纠正和预防措施，确保工程质量目标的实现。1.3.3、专职质检员。负责工程的现场质量管理及监督检查工作，处理施工全过程中的质量问题，特别关注关健工序及特殊工序的检查，配合监理工程师搞好本工程的质量，负责工程的二级检验。1.3.4、施工技术员：负责组织编制施工组织设计、施工方案、措施；2湖南鸿安电力建设有限公司第2页共9页江华大路铺风电场35kv集电线路工程负责工程试验工作；协助质安科做好关健过程控制的监控工作；负责施工前的技术交底工作；协助经营物供科做好材料检验工作；负责工程竣工资料的收集、整理和移交工作。1.3.5、质量安全员。严格执行公司《质量三级监、检制度》，负责编制并实施工程质量计划、检验计划、质量保证措施，工程施工全过程质量检查监督和评价工作；对关健过程控制点、特殊工艺的质量情况严格监督执行；做好质量报表工作，组织质量检查工作，并配合项目法人、监理工程师进行分阶段中间验收。1.3.6、综合员。做好后勤保障工作与对外关系协调，对质量管理活动提供保障。1.3.7、施工队。严格按照规程、规范、措施手册及有关规定进行施工操作，做好一检和工序交接检验工作，并做好检验的原始记录。三、质量控制检查依据根据《110～500kv架空架空线路工程质量检验及评定标准》（dl/t5168-2002）、《国家电网公司输变电工程达标投产考核办法（2011版）》、《国家电网公司输变电优质工程评选办法（2011版）》、《混凝土强度检验评定标准》（gb/t50107-2010）及相关的国家标准、上级有关规定和...
