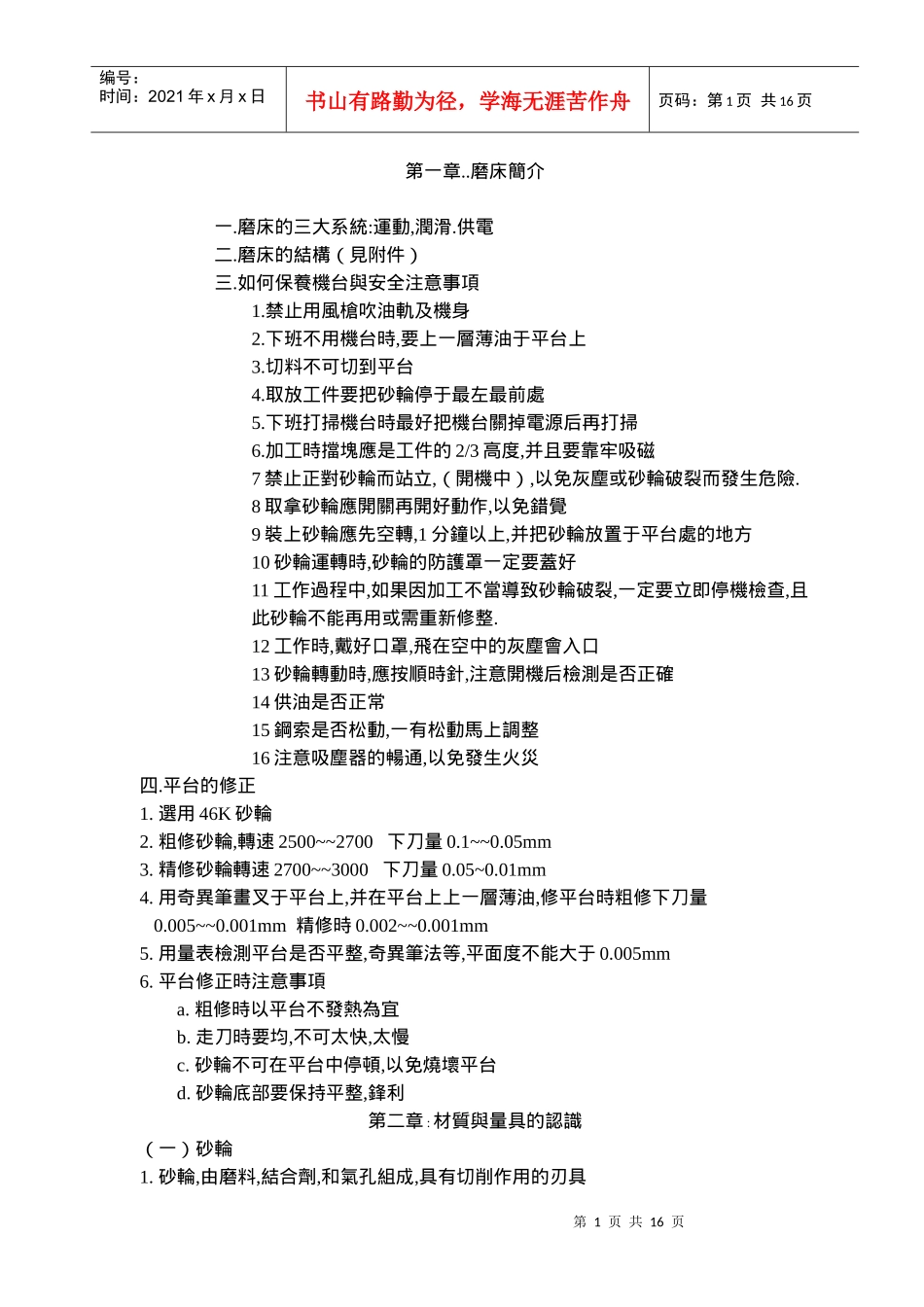

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页第一章..磨床簡介一.磨床的三大系統:運動,潤滑.供電二.磨床的結構（見附件）三.如何保養機台與安全注意事項1.禁止用風槍吹油軌及機身2.下班不用機台時,要上一層薄油于平台上3.切料不可切到平台4.取放工件要把砂輪停于最左最前處5.下班打掃機台時最好把機台關掉電源后再打掃6.加工時擋塊應是工件的2/3高度,并且要靠牢吸磁7禁止正對砂輪而站立,（開機中）,以免灰塵或砂輪破裂而發生危險.8取拿砂輪應開關再開好動作,以免錯覺9裝上砂輪應先空轉,1分鐘以上,并把砂輪放置于平台處的地方10砂輪運轉時,砂輪的防護罩一定要蓋好11工作過程中,如果因加工不當導致砂輪破裂,一定要立即停機檢查,且此砂輪不能再用或需重新修整.12工作時,戴好口罩,飛在空中的灰塵會入口13砂輪轉動時,應按順時針,注意開機后檢測是否正確14供油是否正常15鋼索是否松動,一有松動馬上調整16注意吸塵器的暢通,以免發生火災四.平台的修正1.選用46K砂輪2.粗修砂輪,轉速2500~~2700下刀量0.1~~0.05mm3.精修砂輪轉速2700~~3000下刀量0.05~0.01mm4.用奇異筆畫叉于平台上,并在平台上上一層薄油,修平台時粗修下刀量0.005~~0.001mm精修時0.002~~0.001mm5.用量表檢測平台是否平整,奇異筆法等,平面度不能大于0.005mm6.平台修正時注意事項a.粗修時以平台不發熱為宜b.走刀時要均,不可太快,太慢c.砂輪不可在平台中停頓,以免燒壞平台d.砂輪底部要保持平整,鋒利第二章﹕材質與量具的認識（一）砂輪1.砂輪,由磨料,結合劑,和氣孔組成,具有切削作用的刃具第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页2.磨料分天然,人造原料.我們常用的是人造磨料人造磨料分﹕a:剛玉類棕剛玉A耐壓力棕褐色藍色白剛玉WA發熱低白色鉻剛玉PA碎硬剛紅色b.碳化硅類﹕硬度高脆性高不易磨帶韌性的物質.主要用于磨﹕鑄鐵,生鐵,黃銅等c:超硬類由人造金剛石（石墨）經過高溫轉復組成,刀口鋒利,磨V3等硬無磁性物質.3磨料的粒度標准化324660801001201802203203805001000此數據表示1英寸的長度上砂料的數量.4.結合劑的標准化ABCDE……JK……..ZJ比K硬度小5.砂輪的密度標准化:密度是氣孔與結合劑在同一體積內的質量.把密度分為15個等級﹕01234567891011121314其中﹕01234密級62%（即磨料在砂輪中占的比例）5678910中級34%11121314疏級15%6.制作標准化:VBRV:燒制B:樹脂結合劑R﹕橡膠結合劑89WA46K8VBE總體解示89外型規格89型WA白剛玉46K粒度46結合度K8密度中級V瓷質BE廠商規格7.加工時,砂輪的選擇a.發熱大,進行大量磨制時選用,46K60JK80K(J)b.要求光亮,發熱小,且需成型加工時,選用100K120K等c.特別注明清角,或薄砂輪時0.4以下時選用120K180K220K320K之砂輪8.砂輪的修制a.選用Φ10Φ12Φ6Φ3﹐﹐﹐之修刀b.466080之砂輪忌用Φ6Φ3﹐之尖銳修刀c.底部修刀一般選Φ10Φ12,﹐若0.5mm以下薄砂輪選用Φ6Φ3,﹐下刀量0.015~0.02之間第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页d.修刀傾斜30°~15°（底部,側面15°~20°為宜,以減少修刀的損壞e.砂輪最低點偏左5~10mm為修刀點的位置f.粗修時選用Φ10,Φ12下刀量0.1范圍內﹐轉速為2500左右走刀快精修時下刀量0.01~0.03范圍內走刀慢,轉速為3000以上9.砂輪加工中的鈍化層為0.1此時手搖極重,工件表面出現波浪紋,并有砂輪破碎之聲.需馬上修制9.判斷砂輪修好的方法a.聽:修時的聲音清脆,砂粒四散b.試﹕試磨感覺砂輪又鋒利又光亮的痕跡c.摸﹕感到平整而燒手,一般是輕輕觸摸即可二﹕量具（一）:分厘卡又名千分尺和螺旋測微器校正周期為6個月解析度為0.011.工作原理﹕在同一螺距長度上分成几個衡量等級2.測量范圍﹕工件外形,外徑,內徑,深度等3.解析度﹕指一個量具所能達到的最小刻度（0.001）4.精確度﹕0.002mm同一量具,同一工件,同一操作,重復在同一時間內多次重復測量結果相差的值越小,則其精度越高.5.准確度﹕測量值為真實值之間的差異,其值越小,則其精度越高,有時指移多次測量的平均值6.規格﹕0~2525~~5050~~7575~1007.操作順序A.清潔a.清潔分...
