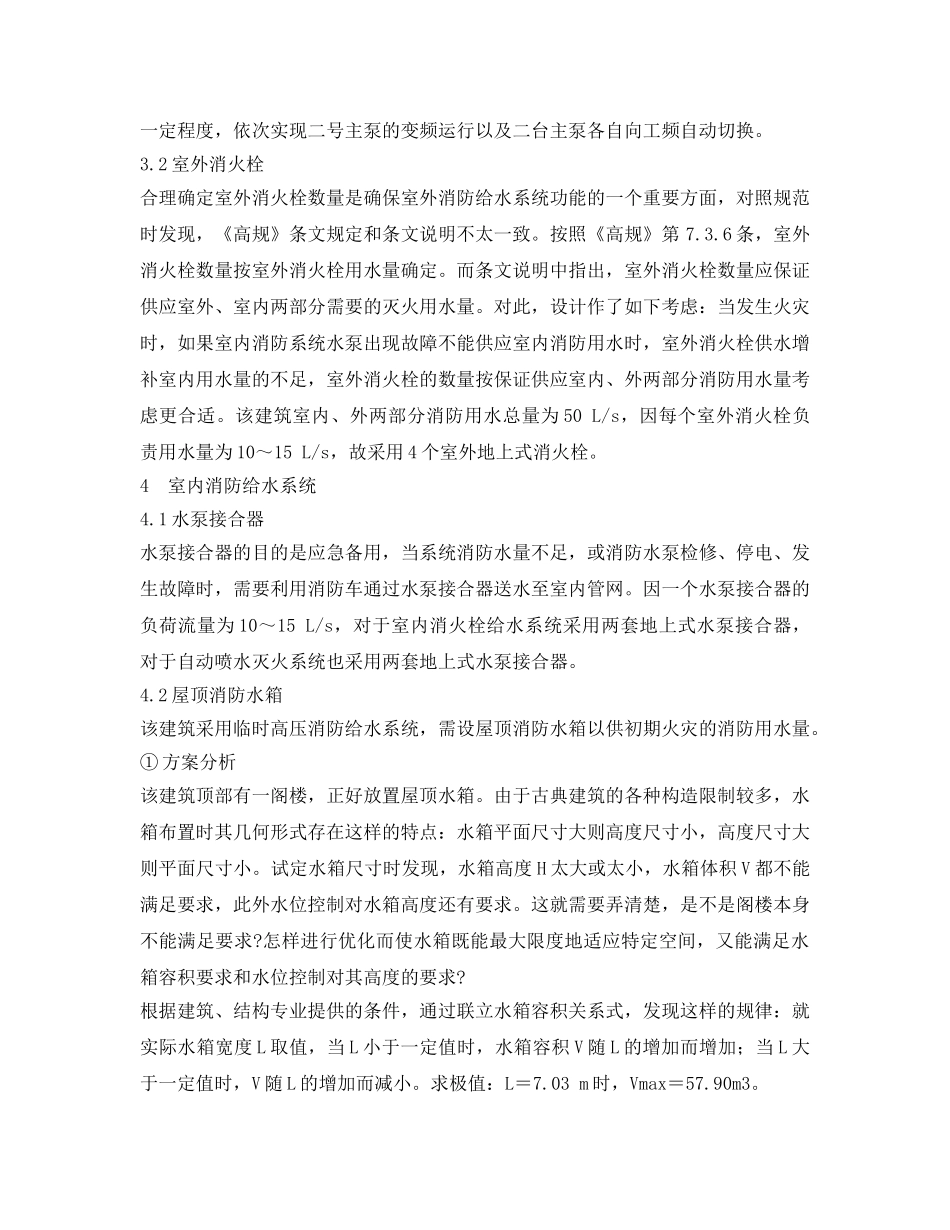

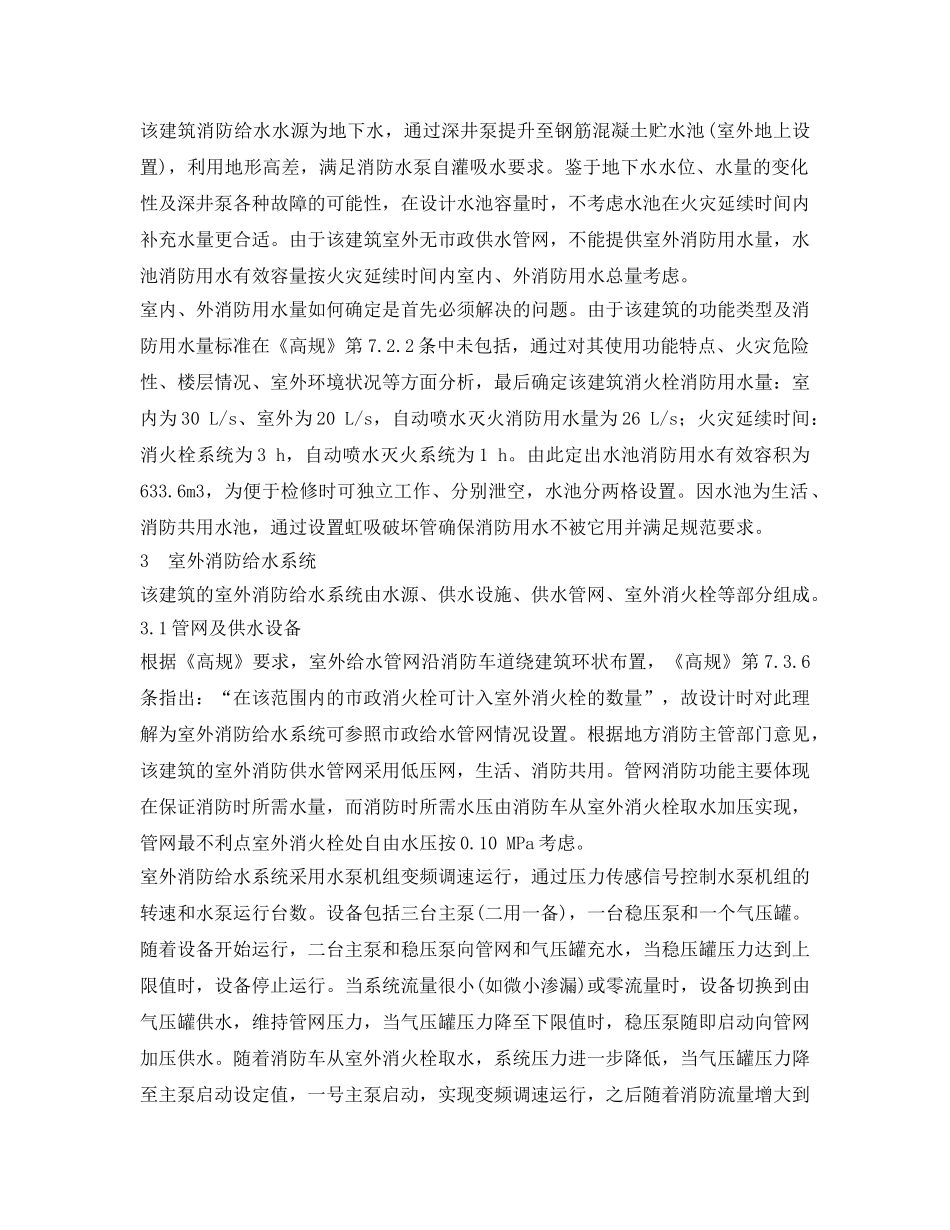

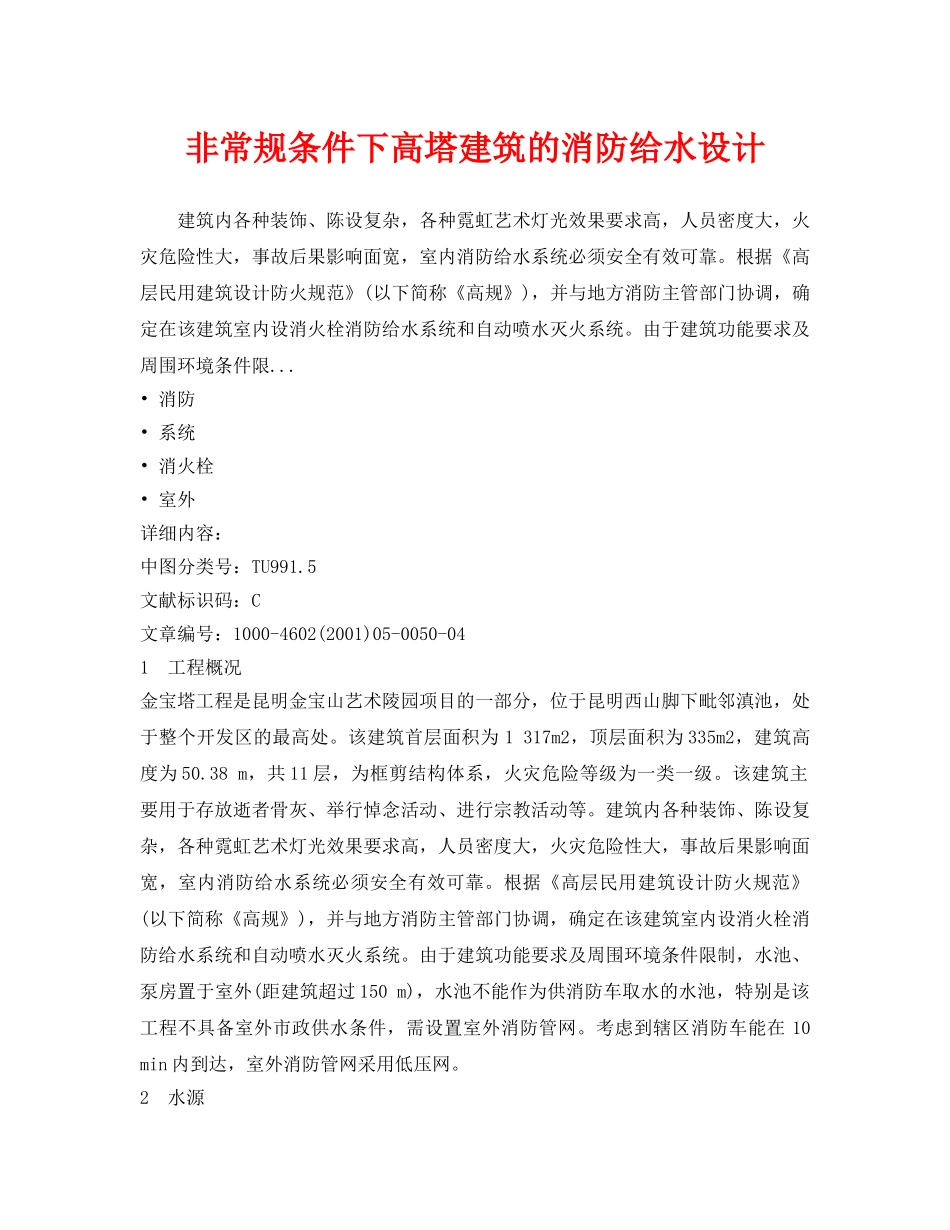

非常规条件下高塔建筑的消防给水设计建筑内各种装饰、陈设复杂，各种霓虹艺术灯光效果要求高，人员密度大，火灾危险性大，事故后果影响面宽，室内消防给水系统必须安全有效可靠。根据《高层民用建筑设计防火规范》(以下简称《高规》)，并与地方消防主管部门协调，确定在该建筑室内设消火栓消防给水系统和自动喷水灭火系统。由于建筑功能要求及周围环境条件限...•消防•系统•消火栓•室外详细内容：中图分类号：TU991.5文献标识码：C文章编号：1000-4602(2001)05-0050-041工程概况金宝塔工程是昆明金宝山艺术陵园项目的一部分，位于昆明西山脚下毗邻滇池，处于整个开发区的最高处。该建筑首层面积为1317m2，顶层面积为335m2，建筑高度为50.38m，共11层，为框剪结构体系，火灾危险等级为一类一级。该建筑主要用于存放逝者骨灰、举行悼念活动、进行宗教活动等。建筑内各种装饰、陈设复杂，各种霓虹艺术灯光效果要求高，人员密度大，火灾危险性大，事故后果影响面宽，室内消防给水系统必须安全有效可靠。根据《高层民用建筑设计防火规范》(以下简称《高规》)，并与地方消防主管部门协调，确定在该建筑室内设消火栓消防给水系统和自动喷水灭火系统。由于建筑功能要求及周围环境条件限制，水池、泵房置于室外(距建筑超过150m)，水池不能作为供消防车取水的水池，特别是该工程不具备室外市政供水条件，需设置室外消防管网。考虑到辖区消防车能在10min内到达，室外消防管网采用低压网。2水源该建筑消防给水水源为地下水，通过深井泵提升至钢筋混凝土贮水池(室外地上设置)，利用地形高差，满足消防水泵自灌吸水要求。鉴于地下水水位、水量的变化性及深井泵各种故障的可能性，在设计水池容量时，不考虑水池在火灾延续时间内补充水量更合适。由于该建筑室外无市政供水管网，不能提供室外消防用水量，水池消防用水有效容量按火灾延续时间内室内、外消防用水总量考虑。室内、外消防用水量如何确定是首先必须解决的问题。由于该建筑的功能类型及消防用水量标准在《高规》第7.2.2条中未包括，通过对其使用功能特点、火灾危险性、楼层情况、室外环境状况等方面分析，最后确定该建筑消火栓消防用水量：室内为30L/s、室外为20L/s，自动喷水灭火消防用水量为26L/s；火灾延续时间：消火栓系统为3h，自动喷水灭火系统为1h。由此定出水池消防用水有效容积为633.6m3，为便于检修时可独立工作、分别泄空，水池分两格设置。因水池为生活、消防共用水池，通过设置虹吸破坏管确保消防用水不被它用并满足规范要求。3室外消防给水系统该建筑的室外消防给水系统由水源、供水设施、供水管网、室外消火栓等部分组成。3.1管网及供水设备根据《高规》要求，室外给水管网沿消防车道绕建筑环状布置，《高规》第7.3.6条指出：“在该范围内的市政消火栓可计入室外消火栓的数量”，故设计时对此理解为室外消防给水系统可参照市政给水管网情况设置。根据地方消防主管部门意见，该建筑的室外消防供水管网采用低压网，生活、消防共用。管网消防功能主要体现在保证消防时所需水量，而消防时所需水压由消防车从室外消火栓取水加压实现，管网最不利点室外消火栓处自由水压按0.10MPa考虑。室外消防给水系统采用水泵机组变频调速运行，通过压力传感信号控制水泵机组的转速和水泵运行台数。设备包括三台主泵(二用一备)，一台稳压泵和一个气压罐。随着设备开始运行，二台主泵和稳压泵向管网和气压罐充水，当稳压罐压力达到上限值时，设备停止运行。当系统流量很小(如微小渗漏)或零流量时，设备切换到由气压罐供水，维持管网压力，当气压罐压力降至下限值时，稳压泵随即启动向管网加压供水。随着消防车从室外消火栓取水，系统压力进一步降低，当气压罐压力降至主泵启动设定值，一号主泵启动，实现变频调速运行，之后随着消防流量增大到一定程度，依次实现二号主泵的变频运行以及二台主泵各自向工频自动切换。3.2室外消火栓合理确定室外消火栓数量是确保室外消防给水系统功能的一个重要方面，对照规范时发现，《高规》条文规定和条文说明不太一致。按照《高规》第7.3.6条，室外消火栓数量按室外消火栓用水量确定。而条文说明中指出，...
