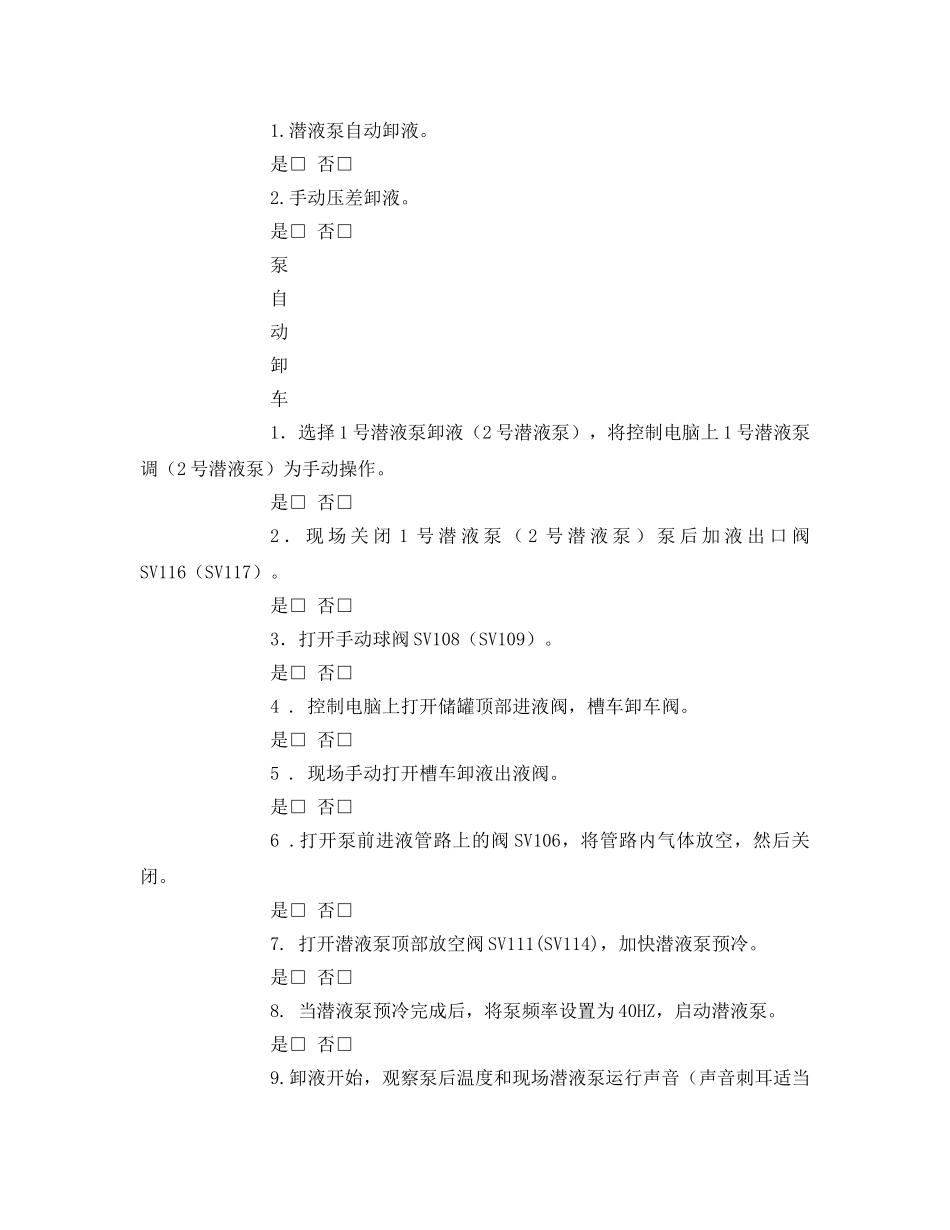

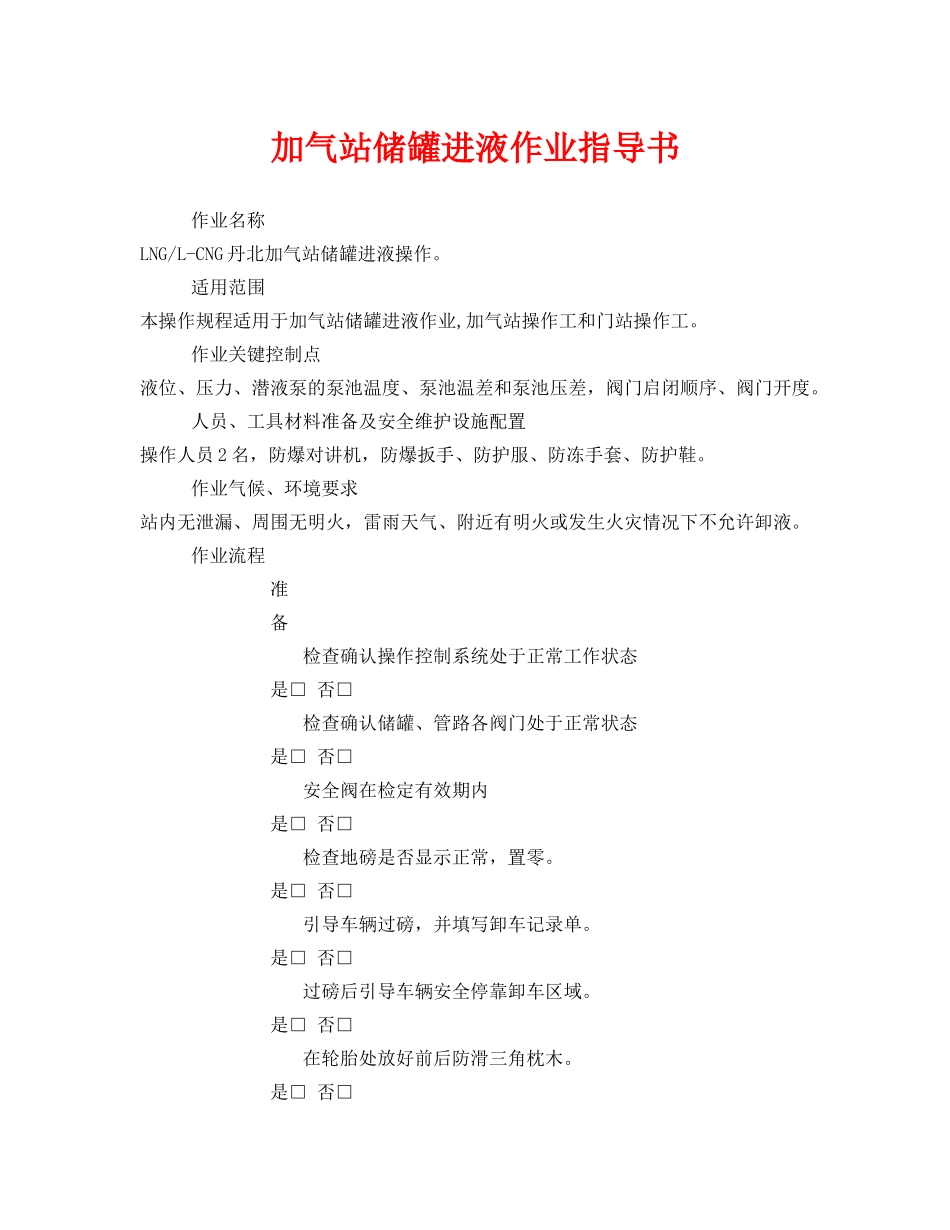

加气站储罐进液作业指导书作业名称LNG/L-CNG丹北加气站储罐进液操作。适用范围本操作规程适用于加气站储罐进液作业,加气站操作工和门站操作工。作业关键控制点液位、压力、潜液泵的泵池温度、泵池温差和泵池压差，阀门启闭顺序、阀门开度。人员、工具材料准备及安全维护设施配置操作人员2名，防爆对讲机，防爆扳手、防护服、防冻手套、防护鞋。作业气候、环境要求站内无泄漏、周围无明火，雷雨天气、附近有明火或发生火灾情况下不允许卸液。作业流程准备检查确认操作控制系统处于正常工作状态是□否□检查确认储罐、管路各阀门处于正常状态是□否□安全阀在检定有效期内是□否□检查地磅是否显示正常，置零。是□否□引导车辆过磅，并填写卸车记录单。是□否□过磅后引导车辆安全停靠卸车区域。是□否□在轮胎处放好前后防滑三角枕木。是□否□连接好静电接地夹。是□否□槽车卸车尾部放置“槽车卸液、请勿靠近”。是□否□槽车增压1．第一步给槽车增压，槽车操作人员检查槽车储罐安全阀装置处于开启。是□否□2．槽车操作人员打开槽车气动阀系统。是□否□3．连接槽车气相出口阀与卸车气化器气相软管。是□否□4．准备对增压管路吹扫，观察周围作业环境，打开槽车气相进行吹扫，然后关闭。是□否□5．连接槽车增压液相出口阀和卸车增压液相软管。是□否□6．打开槽车气相出口阀。是□否□7.打开槽车增压液相阀，通过卸车气化器给槽车增压。是□否□8．槽车压力控制在0.5-0.6Mpa之间，严禁压力大于0.65Mpa。是□否□9.增压完成。是□否□槽车卸液模式1.潜液泵自动卸液。是□否□2.手动压差卸液。是□否□泵自动卸车1．选择1号潜液泵卸液（2号潜液泵），将控制电脑上1号潜液泵调（2号潜液泵）为手动操作。是□否□2．现场关闭1号潜液泵（2号潜液泵）泵后加液出口阀SV116（SV117）。是□否□3．打开手动球阀SV108（SV109）。是□否□4.控制电脑上打开储罐顶部进液阀，槽车卸车阀。是□否□5.现场手动打开槽车卸液出液阀。是□否□6.打开泵前进液管路上的阀SV106，将管路内气体放空，然后关闭。是□否□7.打开潜液泵顶部放空阀SV111(SV114)，加快潜液泵预冷。是□否□8.当潜液泵预冷完成后，将泵频率设置为40HZ，启动潜液泵。是□否□9.卸液开始，观察泵后温度和现场潜液泵运行声音（声音刺耳适当打开顶部放空阀，排空气体再关闭），当泵后温度低于-135℃，泵频率设置为85HZ.是□否□10.卸液过程中观察槽车和储罐的液位和压力，槽车压力保持在0.35-0.5Mpa。是□否□11.当槽车液位在零刻度上三小格时，卸车泵频率设置为40HZ,保证卸车平稳，卸液后期泵频率过高容易导致泵空载报警。是□否□12.当槽车液位到0零后，槽车卸液软管会出现霜化现象，此时槽车内液化天然气已卸完。是□否□13.潜液泵自动停机，关闭槽车卸车气动阀，关闭槽车启动阀系统。是□否□14.关闭槽车上的出液手动阀、增压液相出液阀和气相阀。是□否□15.将增压软管的气体通过槽车放空管路放空，卸液软管通过卸车管路放空阀放空。是□否□16.槽车操作人员配备防护用品和防爆工具将软管一一拆下。是□否□17.将软管放在卸车架上，拿下静电接地夹、三角枕木和卸车警示牌。是□否□18.引导车辆过磅，做好卸车记录。是□否□19.卸液结束，引导车辆驶离本站。是□否□20.本站操作员打开泵撬内阀门SV116（SV117），关闭阀门SV108（SV109）。将潜液泵调为自动状态，卸液结束。是□否□手动压差卸车1.控制电脑上打开槽车卸车气动阀、泵撬内上进液2阀、手动球阀PSV105。是□否□2.打开槽车出液阀开始卸液。是□否□3.手动压差卸液过程中要时刻观察槽车和储罐的压力。槽车压力高于储罐压力0.2Mpa。采用顶部进液方式给储罐降压，增大压差。是□否□4.当槽车液位计归零后，卸液完成；关闭槽车上的手动阀门和启动阀门。是□否□5.关闭槽车卸液启动球阀、泵撬内上进液阀、手动球阀PSV105。是□否□6.排空卸车三根软管内的余气，槽车操作员拆卸连接法兰。是□否□7．本站操作人员将卸车软管放置在卸车架上。是□否□8．拿下静电接地夹、防滑枕木和卸车警示牌。是□否□9．引导车辆过磅，做好卸车记录，引导车辆安全出站是□否□10．关闭...
