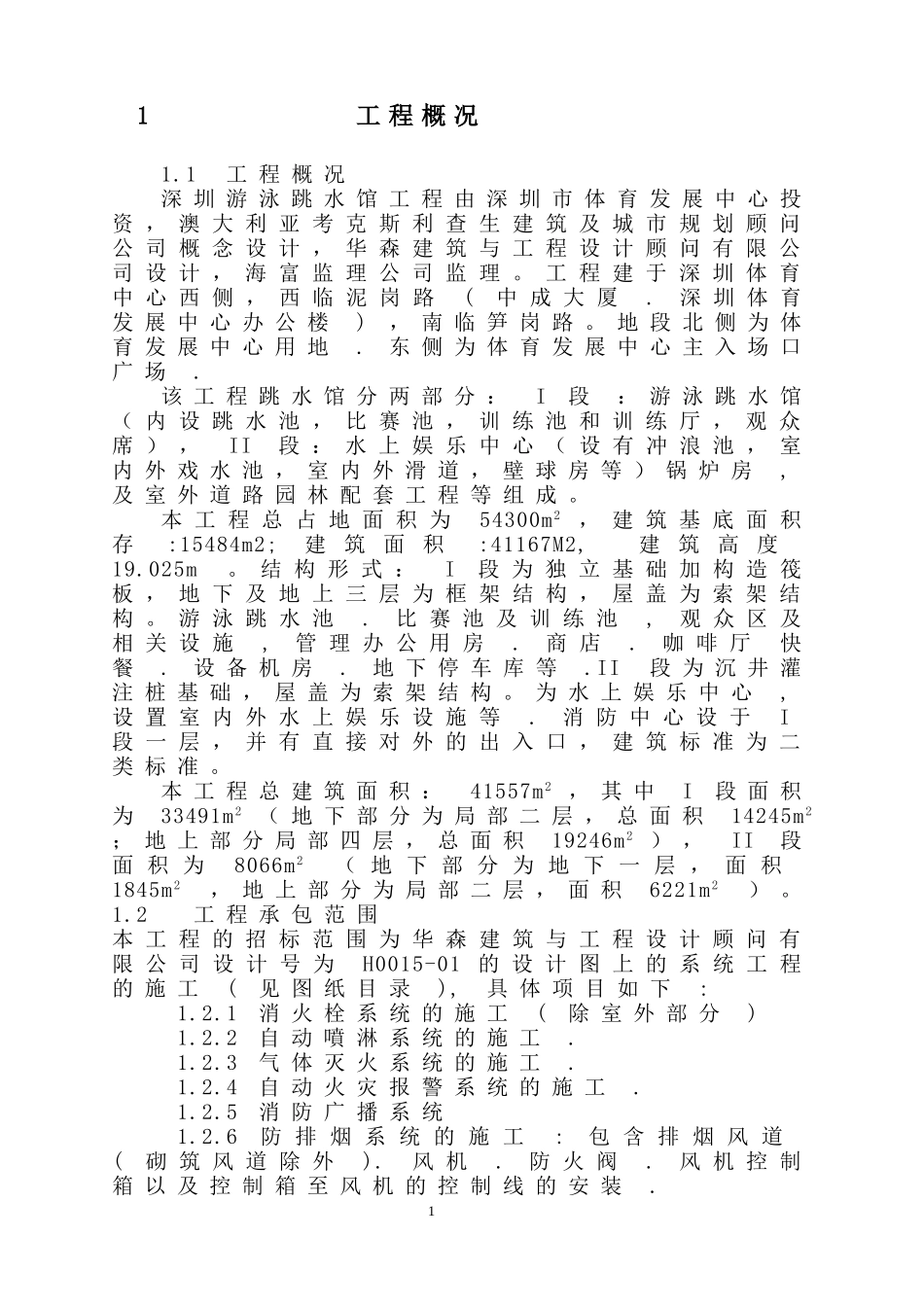

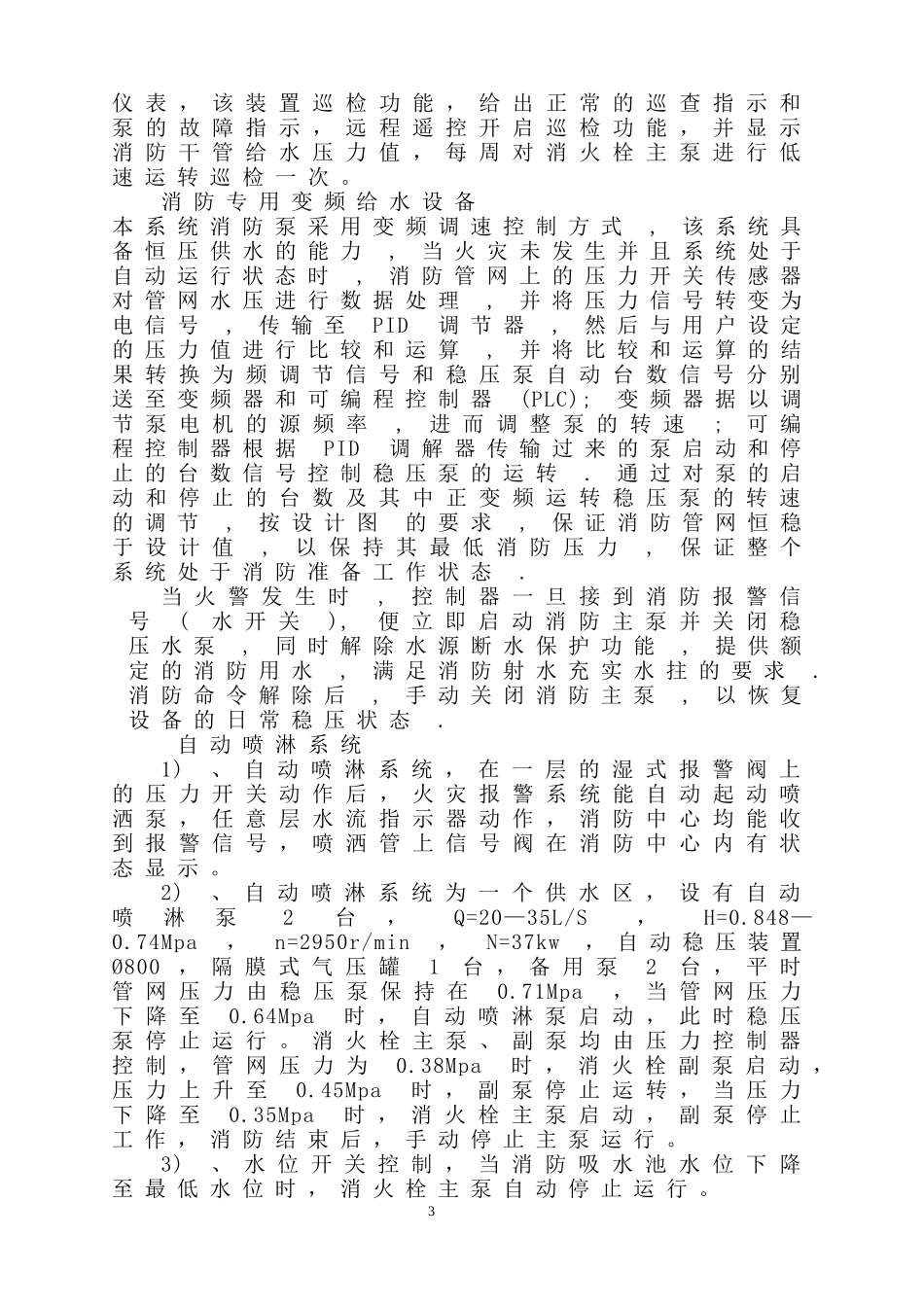

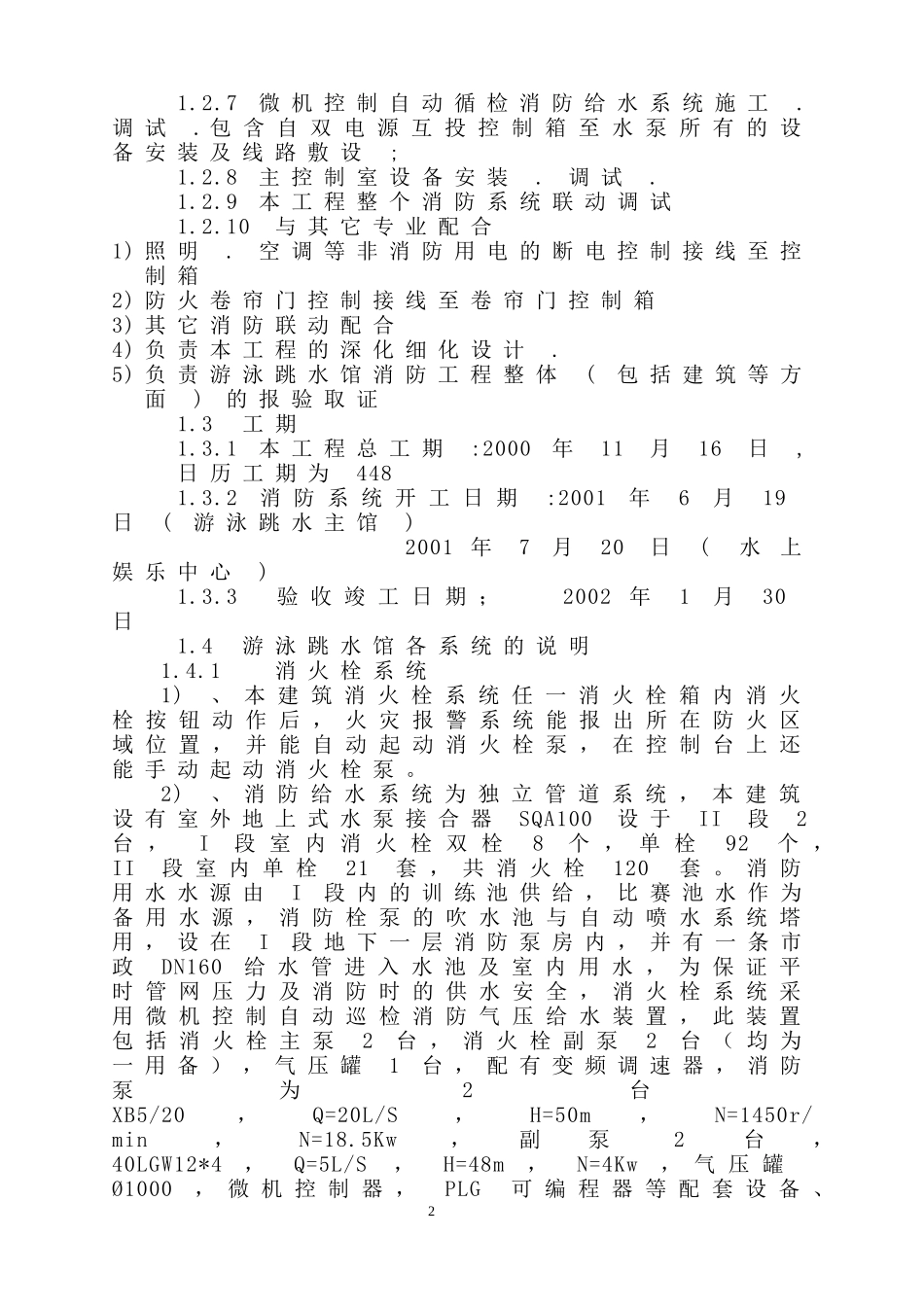

1工程概况1.1工程概况深圳游泳跳水馆工程由深圳市体育发展中心投资，澳大利亚考克斯利查生建筑及城市规划顾问公司概念设计，华森建筑与工程设计顾问有限公司设计，海富监理公司监理。工程建于深圳体育中心西侧，西临泥岗路(中成大厦.深圳体育发展中心办公楼)，南临笋岗路。地段北侧为体育发展中心用地.东侧为体育发展中心主入场口广场.该工程跳水馆分两部分：I段：游泳跳水馆（内设跳水池，比赛池，训练池和训练厅，观众席），II段：水上娱乐中心（设有冲浪池，室内外戏水池，室内外滑道，壁球房等）锅炉房,及室外道路园林配套工程等组成。本工程总占地面积为54300m2，建筑基底面积存:15484m2;建筑面积:41167M2,建筑高度19.025m。结构形式：I段为独立基础加构造筏板，地下及地上三层为框架结构，屋盖为索架结构。游泳跳水池.比赛池及训练池,观众区及相关设施,管理办公用房.商店.咖啡厅快餐.设备机房.地下停车库等.II段为沉井灌注桩基础，屋盖为索架结构。为水上娱乐中心,设置室内外水上娱乐设施等.消防中心设于I段一层，并有直接对外的出入口，建筑标准为二类标准。本工程总建筑面积：41557m2，其中I段面积为33491m2（地下部分为局部二层，总面积14245m2；地上部分局部四层，总面积19246m2），II段面积为8066m2（地下部分为地下一层，面积1845m2，地上部分为局部二层，面积6221m2）。1.2工程承包范围本工程的招标范围为华森建筑与工程设计顾问有限公司设计号为H0015-01的设计图上的系统工程的施工(见图纸目录),具体项目如下:1.2.1消火栓系统的施工(除室外部分)1.2.2自动噴淋系统的施工.1.2.3气体灭火系统的施工.1.2.4自动火灾报警系统的施工.1.2.5消防广播系统1.2.6防排烟系统的施工:包含排烟风道(砌筑风道除外).风机.防火阀.风机控制箱以及控制箱至风机的控制线的安装.11.2.7微机控制自动循检消防给水系统施工.调试.包含自双电源互投控制箱至水泵所有的设备安装及线路敷设;1.2.8主控制室设备安装.调试.1.2.9本工程整个消防系统联动调试1.2.10与其它专业配合1)照明.空调等非消防用电的断电控制接线至控制箱2)防火卷帘门控制接线至卷帘门控制箱3)其它消防联动配合4)负责本工程的深化细化设计.5)负责游泳跳水馆消防工程整体(包括建筑等方面)的报验取证1.3工期1.3.1本工程总工期:2000年11月16日,日历工期为4481.3.2消防系统开工日期:2001年6月19日(游泳跳水主馆)2001年7月20日(水上娱乐中心)1.3.3验收竣工日期；2002年1月30日1.4游泳跳水馆各系统的说明1.4.1消火栓系统1)、本建筑消火栓系统任一消火栓箱内消火栓按钮动作后，火灾报警系统能报出所在防火区域位置，并能自动起动消火栓泵，在控制台上还能手动起动消火栓泵。2)、消防给水系统为独立管道系统，本建筑设有室外地上式水泵接合器SQA100设于II段2台，I段室内消火栓双栓8个，单栓92个，II段室内单栓21套，共消火栓120套。消防用水水源由I段内的训练池供给，比赛池水作为备用水源，消防栓泵的吹水池与自动喷水系统塔用，设在I段地下一层消防泵房内，并有一条市政DN160给水管进入水池及室内用水，为保证平时管网压力及消防时的供水安全，消火栓系统采用微机控制自动巡检消防气压给水装置，此装置包括消火栓主泵2台，消火栓副泵2台（均为一用备），气压罐1台，配有变频调速器，消防泵为2台XB5/20，Q=20L/S，H=50m，N=1450r/min，N=18.5Kw，副泵2台，40LGW12*4，Q=5L/S，H=48m，N=4Kw，气压罐Ø1000，微机控制器，PLG可编程器等配套设备、2仪表，该装置巡检功能，给出正常的巡查指示和泵的故障指示，远程遥控开启巡检功能，并显示消防干管给水压力值，每周对消火栓主泵进行低速运转巡检一次。消防专用变频给水设备本系统消防泵采用变频调速控制方式,该系统具备恒压供水的能力,当火灾未发生并且系统处于自动运行状态时,消防管网上的压力开关传感器对管网水压进行数据处理,并将压力信号转变为电信号,传输至PID调节器,然后与用户设定的压力值进行比较和运算,并将比较和运算的结果转换为频调节信号和稳压泵自动台数信号分别送至变频器和可编程控制器(PLC);变频器据以调节泵电机的源频率,进而调整泵的转速;可编程控制器根据PID调解器传输...
