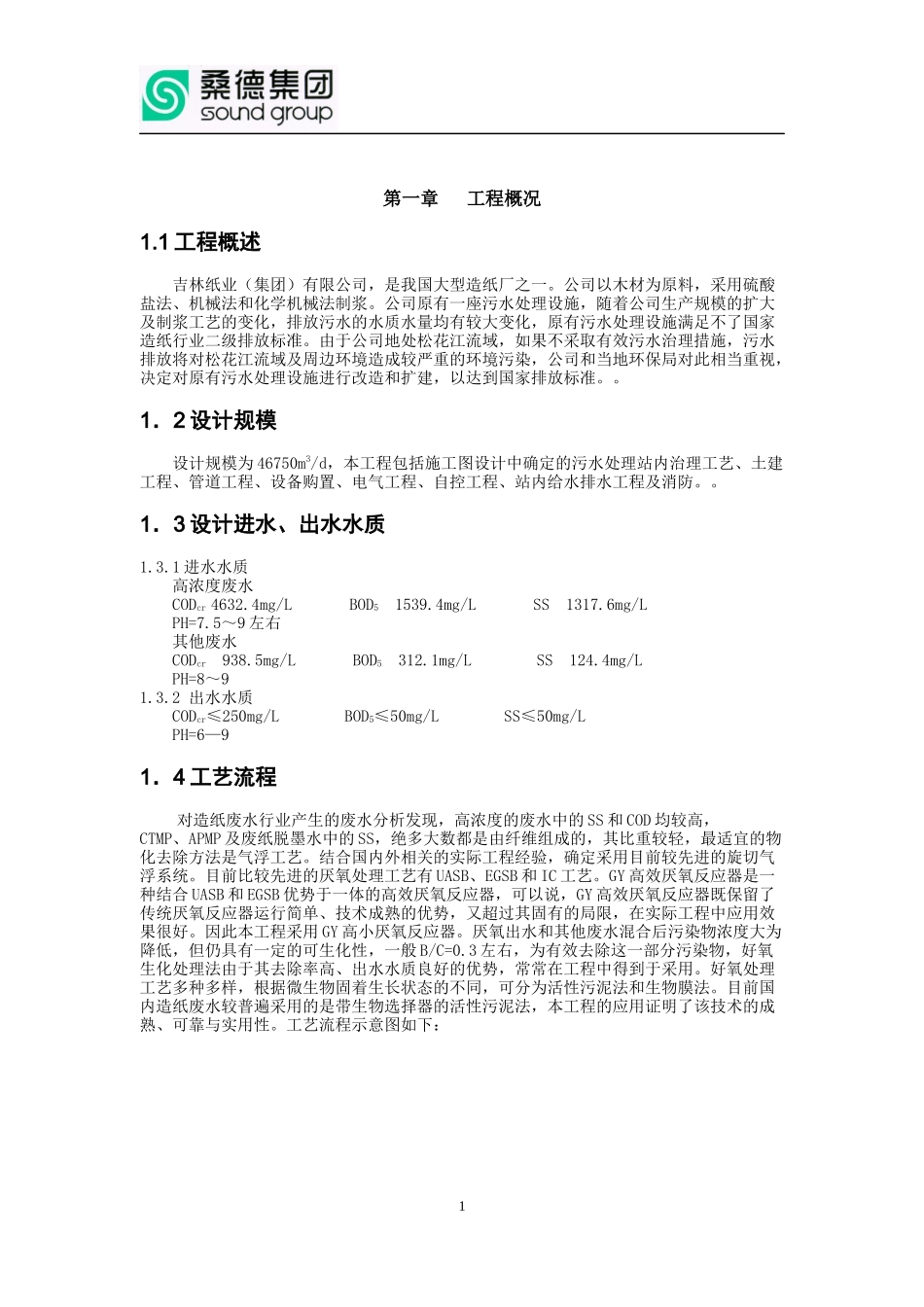

第一章工程概况1.1工程概述吉林纸业（集团）有限公司，是我国大型造纸厂之一。公司以木材为原料，采用硫酸盐法、机械法和化学机械法制浆。公司原有一座污水处理设施，随着公司生产规模的扩大及制浆工艺的变化，排放污水的水质水量均有较大变化，原有污水处理设施满足不了国家造纸行业二级排放标准。由于公司地处松花江流域，如果不采取有效污水治理措施，污水排放将对松花江流域及周边环境造成较严重的环境污染，公司和当地环保局对此相当重视，决定对原有污水处理设施进行改造和扩建，以达到国家排放标准。。1．2设计规模设计规模为46750m3/d，本工程包括施工图设计中确定的污水处理站内治理工艺、土建工程、管道工程、设备购置、电气工程、自控工程、站内给水排水工程及消防。。1．3设计进水、出水水质1.3.1进水水质高浓度废水CODcr4632.4mg/LBOD51539.4mg/LSS1317.6mg/LPH=7.5～9左右其他废水CODcr938.5mg/LBOD5312.1mg/LSS124.4mg/LPH=8～91.3.2出水水质CODcr≤250mg/LBOD5≤50mg/LSS≤50mg/LPH=6—91．4工艺流程对造纸废水行业产生的废水分析发现，高浓度的废水中的SS和COD均较高，CTMP、APMP及废纸脱墨水中的SS，绝多大数都是由纤维组成的，其比重较轻，最适宜的物化去除方法是气浮工艺。结合国内外相关的实际工程经验，确定采用目前较先进的旋切气浮系统。目前比较先进的厌氧处理工艺有UASB、EGSB和IC工艺。GY高效厌氧反应器是一种结合UASB和EGSB优势于一体的高效厌氧反应器，可以说，GY高效厌氧反应器既保留了传统厌氧反应器运行简单、技术成熟的优势，又超过其固有的局限，在实际工程中应用效果很好。因此本工程采用GY高小厌氧反应器。厌氧出水和其他废水混合后污染物浓度大为降低，但仍具有一定的可生化性，一般B/C=0.3左右，为有效去除这一部分污染物，好氧生化处理法由于其去除率高、出水水质良好的优势，常常在工程中得到于采用。好氧处理工艺多种多样，根据微生物固着生长状态的不同，可分为活性污泥法和生物膜法。目前国内造纸废水较普遍采用的是带生物选择器的活性污泥法，本工程的应用证明了该技术的成熟、可靠与实用性。工艺流程示意图如下：11．5工艺流程示意框图加药N、PAPMP废水脱墨GTMPN、P酸中段废水排放回流污泥干泥外运至活性污泥池回转格栅高浓度废水提升泵反应池气浮池集水井冷却塔厌氧池配水箱A一沉池活性污泥池配水箱B二沉池出水井消泡泵房污泥脱水机21．6运行工艺指标及参数如下：a、SV值（沉降比）:15—30%b、活性污泥外观：黄褐色,具有泥土霉湿味，无强烈的恶嗅味c、微生物镜析：已出现菌胶团、原、后生动物。d、工艺控制条件:溶解氧DO=2—3mg/L污泥浓度MLSS2—4g/L污泥指数SVI80—150污泥负荷0.16—0.18KgBOD/KgMLSS·d污泥回流比50—100%PH：6.5—9曝气池水温20—37℃其它如氮、磷含量适当e、排水外观较澄清，夹带悬浮物少3第二章水质的预处理污水的预处理设备有格栅、气浮池等，一般置于整个废水处理工艺的前部，它的主要作用是降低进水的悬浮物和生化需氧量浓度，为后续处理减少负荷，降低运行成本。2.1格栅设置格栅的目的是用来截阻水中粗大的漂浮物和悬浮物，防止阻塞设备和管道。格栅可分为固定格栅和机械格栅，固定格栅采用人工耙取清污，机械格栅即为格栅清污机采用机械清污。要求及时清除栅渣，保证格栅的通畅，同时要经常检查格栅的腐蚀情况，及时检修更换，对传动部件应保持润滑。2.2气浮池2.2.1工作原理整个气浮有四部分组成：充气段、气浮段、自动链条刮渣机和螺旋式固体排放机。工作时气浮机的叶轮高速旋转并在端部产生高速水流形成一个真空区，通过转动轴内的空气管将空气抽入，被高速水流强烈搅混，形成微小气泡。未处理污水首先进入装有气浮机的小型充气段，其中的固体悬浮物被微气泡带到水面形成浮渣，被水流推动流向出水端，由刮渣机连续清除。处理后的污水经渣斗下方进入溢流槽后排出进入集水井，浮渣由螺旋除渣机排出进入浮渣池。2.2.2运行监控指标监控进水量、出水量、进出水悬浮物含量、出水COD、BOD、水温等指标，根据设备情况，保证出水水量稳定。2.2.3运行中注意事项1）严密监视各机械装置及泵的运行情况。2）经常检查...
