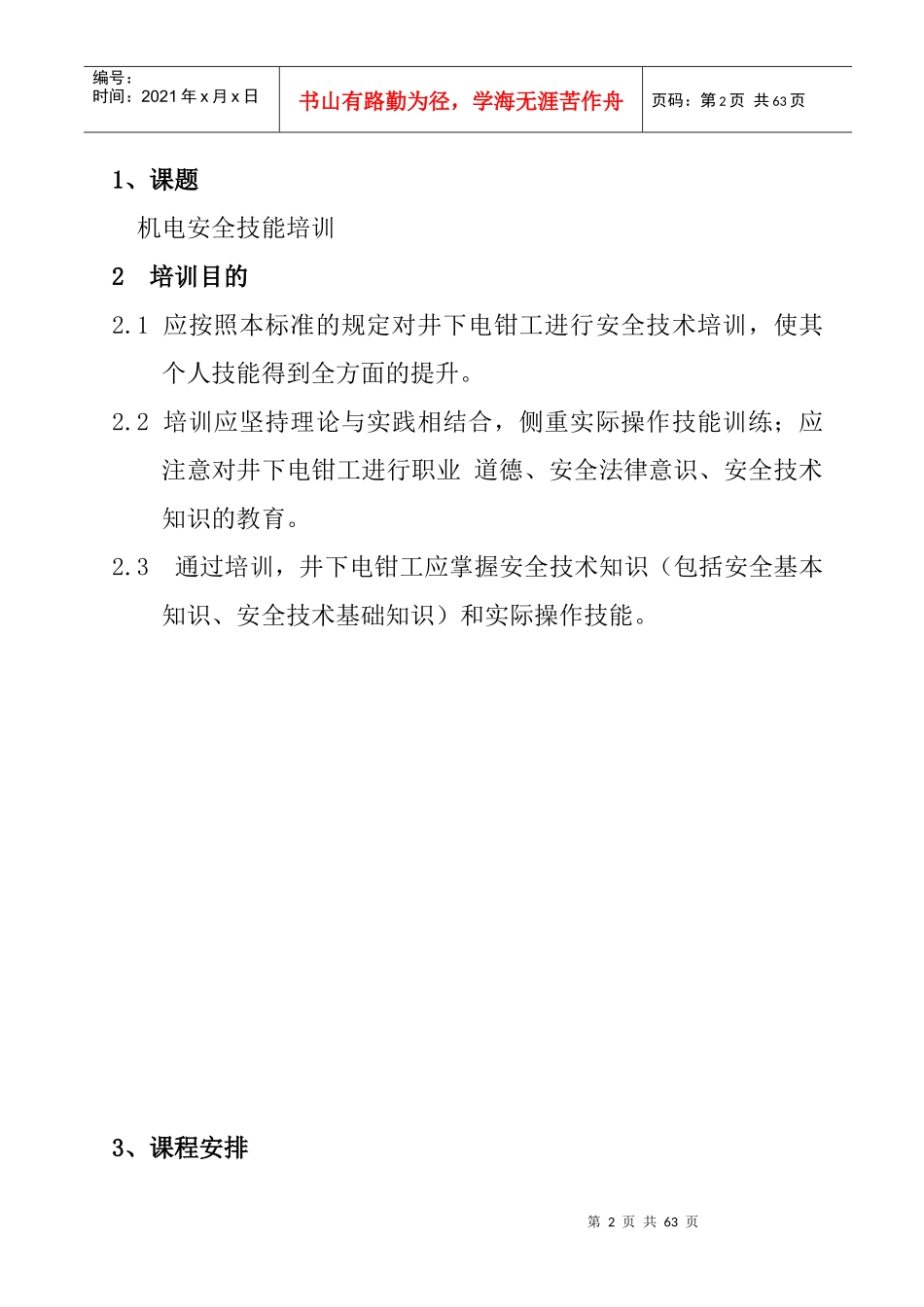

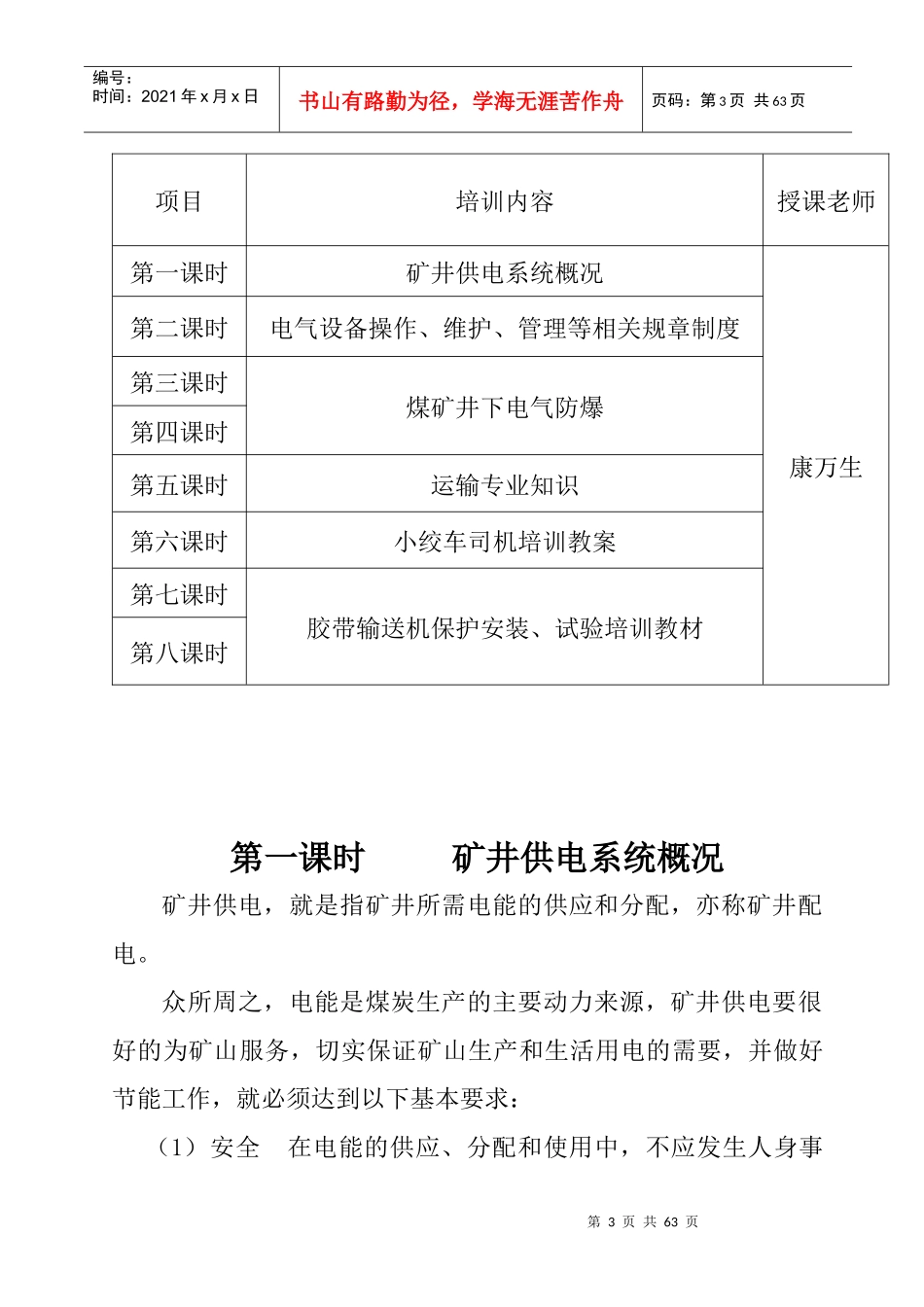

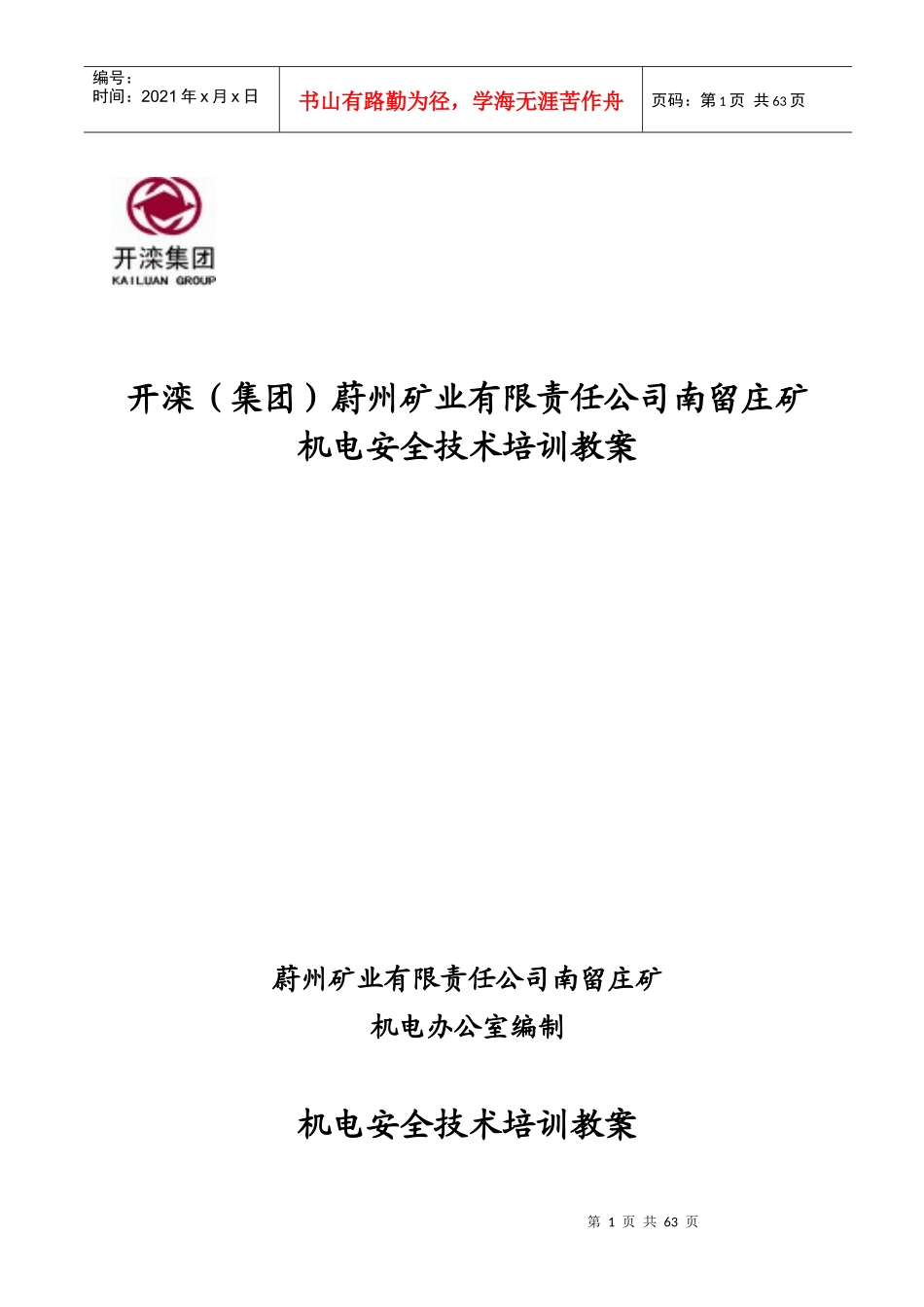

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页开滦（集团）蔚州矿业有限责任公司南留庄矿机电安全技术培训教案蔚州矿业有限责任公司南留庄矿机电办公室编制机电安全技术培训教案第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页1、课题机电安全技能培训2培训目的2.1应按照本标准的规定对井下电钳工进行安全技术培训，使其个人技能得到全方面的提升。2.2培训应坚持理论与实践相结合，侧重实际操作技能训练；应注意对井下电钳工进行职业道德、安全法律意识、安全技术知识的教育。2.3通过培训，井下电钳工应掌握安全技术知识（包括安全基本知识、安全技术基础知识）和实际操作技能。3、课程安排第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页项目培训内容授课老师第一课时矿井供电系统概况康万生第二课时电气设备操作、维护、管理等相关规章制度第三课时煤矿井下电气防爆第四课时第五课时运输专业知识第六课时小绞车司机培训教案第七课时胶带输送机保护安装、试验培训教材第八课时第一课时矿井供电系统概况矿井供电，就是指矿井所需电能的供应和分配，亦称矿井配电。众所周之，电能是煤炭生产的主要动力来源，矿井供电要很好的为矿山服务，切实保证矿山生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页故和设备事故。（2）可靠应满足电能使用单位对供电可靠性即连续供电的要求。（3）优质应满足电能使用单位对电压和频率等质量的要求。（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。一、矿井供电电压等级根据国家标准的规定，并结合煤矿特殊生产条件，目前矿井常用的电压等级及用途如下表所示：标准电压平均电压用途6000V6300V高压电动机及供电电压3300V3460V部分矿井采区电气设备1140V1200V综采工作面成套电气设备660V690V低压动力用电电压380V400V低压动力用电电压127V133V照明、信号、电话和手持式电气设备36V--电气设备的控制回路直流250V、550--架线式电机车《煤矿安全规程》规定井下供电电压符合以下要求：（1）、高压不超过10000V。第5页共63页第4页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共63页（2）、低压不超过1140V。（3）、照明、信号、电话和手持式电气设备的供电额定电压不超过127V.。（4）、远距离控制线路的额定电压不超过36V。采区电气设备使用3300V供电时，必须制定专门的安全措施。二、矿井供电系统由矿井地面变电所、井下中央变电所、采区变电所、工作面配电点按照一定方式相互连接起来的一个整体，称为矿井供电系统。大型矿井一般采用三级供电方式，即地面变电所、井下中央变电所、采区变电所。而中小型矿井一般采用二级供电方式，即地面变电所、采区变电所。我们米村矿属于大型矿井，采用三级供电方式。根据矿井的井田范围、埋藏深度、地质条件，矿井供电系统分为深井和浅井供电系统。煤层埋藏深度大于150m应采用深井供电系统，小于150m时应采用浅井供电系统。1）深井供电系统电源从矿区变电站35KV母线上取得，由两回路架空线直接将高压深入到矿井的负荷中心——地面变电所，用两台35/6KV主变压器配电给地面的主要高压设备，如主、副井提升机、空压机、主通风机等。地面变电所另设两台6/0.38KV配电变压器构成三相四线制系统向地面低压动力第6页共63页第5页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共63页及照明设备供电。由地面变电所两条高压电缆，经井筒下井将6KV高压电能输送到井下中央变电所，在井下中央变电所通过高压配电装置分配给井底车场附近的高压用电设备，如主排水泵和变流设备，并向各采区变电所供电。为向井底车场附近巷道、硐室中的低压动力设备供电，在井下中央变电所中设置有两台矿用动力变压器，将6KV电压降到66...
