网络安全与管理系统设计与架构培训资料VIP免费

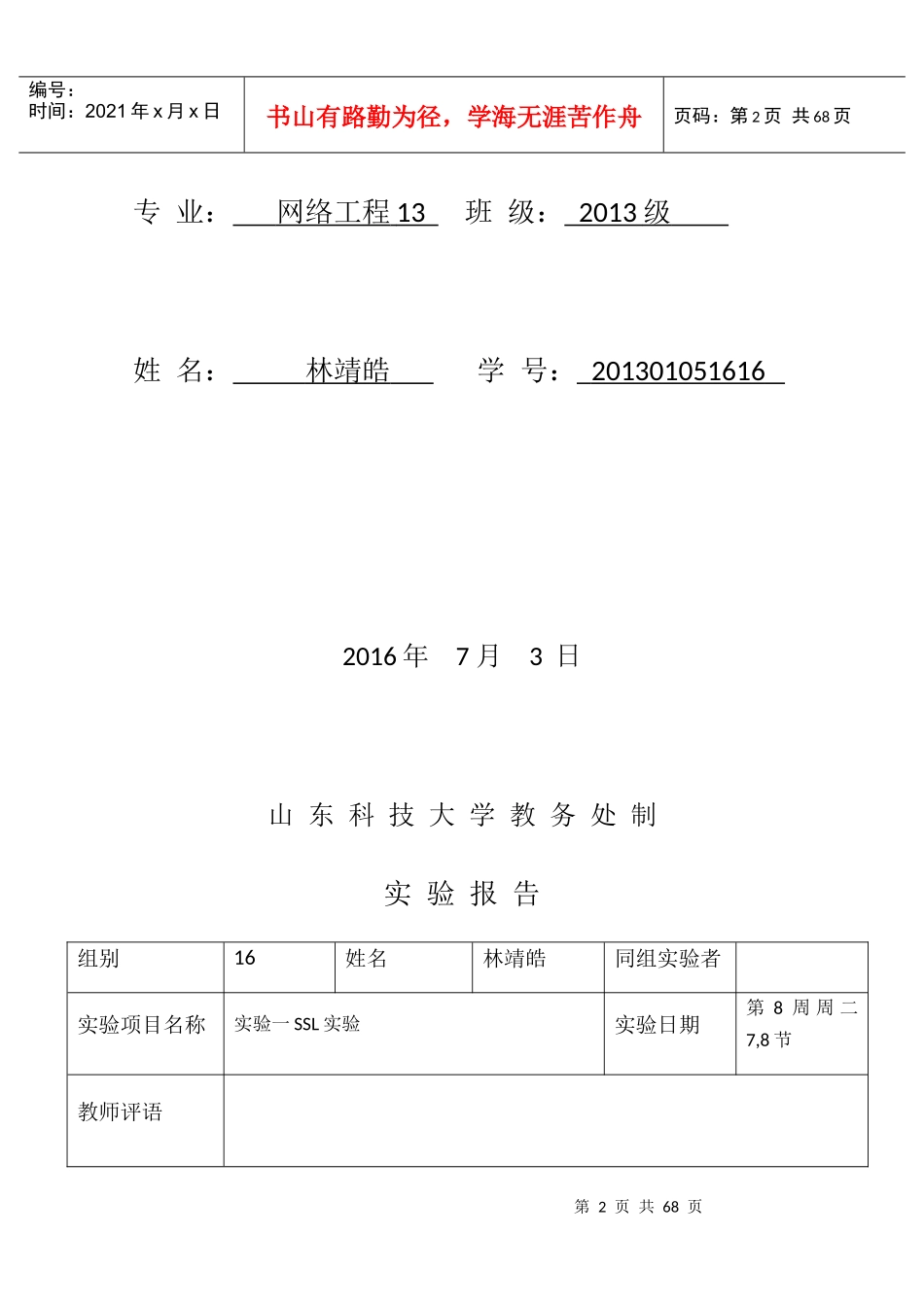

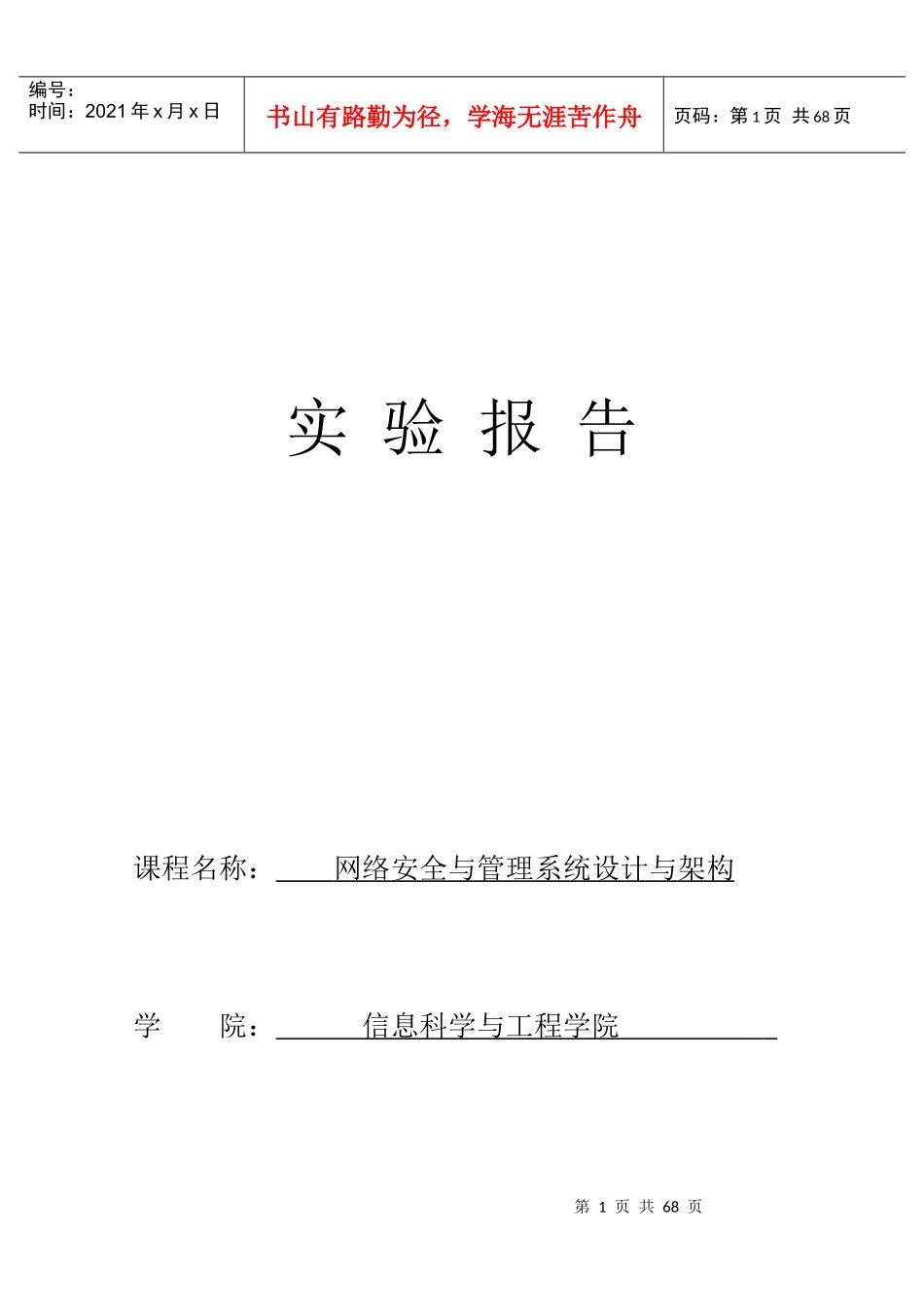

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页实验报告课程名称：网络安全与管理系统设计与架构学院：信息科学与工程学院第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页专业：网络工程13班级：2013级姓名：林靖皓学号：2013010516162016年7月3日山东科技大学教务处制实验报告组别16姓名林靖皓同组实验者实验项目名称实验一SSL实验实验日期第8周周二7,8节教师评语第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页实验成绩指导教师廉文娟一、实验目的了解SSL是Netscape公司发明的一种用于WEB的安全传输协议。随着时间的推移由于Netscape失去了市场份额，它将SSL的维护工作移交给因特网工程任务组（IETF）。第一个后Netscape版本被重新命名为安全传输层协议（TLS），TLS(TransportLayerSecurity:RFC2246)是基于SSL上研发的，但是与SSLv3.0有细微的差别。二、实验环境Windows下SSLVPN的网络拓扑如图3.3.3-1所示，其中：客户端：本地主机(WindowsXP)，IP地址172.22.1.X服务端：Windows实验台VPN服务器，IP地址：172.22.X.X/16，内网IP为172.20.X.X/16第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页二、实验步骤一、根据实验拓扑配置环境根据实验环境中的拓扑图，配置服务器(Windows实验台)与客户端(本地主机)的IP地址。二、安装与配置这一部分是服务端跟客户端都要做的工作，操作完全相同。具体如下：双击openvpn-2.0.9.exe进行安装，点击NEXT、IAgree、NEXT之后开始选择安装路径，手动修改为C:\ProgramFiles\OpenVPN。点击Install开始安装，安装过程如图3.3.3-2所示；安装过程中，弹出硬件安装窗口，点击仍然继续，安装虚拟网卡。点击next、Finish完成安装。第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页三、VPN服务器初始化配置在进行操作之前，首先进行初始化工作：打开命令提示符：“开始|运行”，键入cmd，回车，进入命令提示符；或者“开始|程序|附件|命令提示符”；进入C:\ProgramFiles\openvpn\easy-rsa目录下，开始初始化，具体命令如下：cdC:\ProgramFiles\openvpn\easy-rsainit-configvarsclean-all如下图：上面是初始化工作，以后，在进行证书制作工作时，仍旧需要进行初始化，但只需要进入openvpn\easy-rsa目录，运行vars就可以了，不需要上面那些步骤了。四、服务器证书的制作(1)生成根证书输入build-ca.bat，如图所示；第6页共68页第5页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共68页输入build-dh.bat，如图所示。(2)生成服务端密钥输入build-key-serverserver，生成服务端密钥；生成服务端密钥的过程中，所填写的commonname需要与build-ca中所输入的commonname名称一致，其余的摁空格选择默认或手动输入皆可；具体如图所示。第7页共68页第6页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共68页(3)生成客户端密钥输入build-keyclient1生成第一个VPN客户端密钥，如图所示；build-keyclient2//可以继续配置第二个VPN客户端密钥；生成的密钥存放于C:\ProgramFiles\openvpn\easy\rsa\keys目录下。五、配置服务器在C:\ProgramFiles\OpenVPN\easy-rsa\keys目录下，将生成的“ca.crt”、“dh1024.pem”、“server.crt”、“server.key”复制到C:\ProgramFiles\OPENVPN\KEY目录下（如果没有可以自己创建）,这四个文件是VPN服务端运行所第8页共68页第7页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共68页需要的文件。注：“ca.crt”“dh1024.pem”“server.crt”“server.key”这四个文件是VPN服务端运行所需要的文件。“ca.crt”“client.crt”“client.key”是VPN客户端所需要的文件在C:\ProgramFiles\OpenVPN\config目录下创建server.ovpn，服务器端文件(server.ovpn)示例：local172.22.1.X#建立VPN的IPport443#端口号，根据需...
