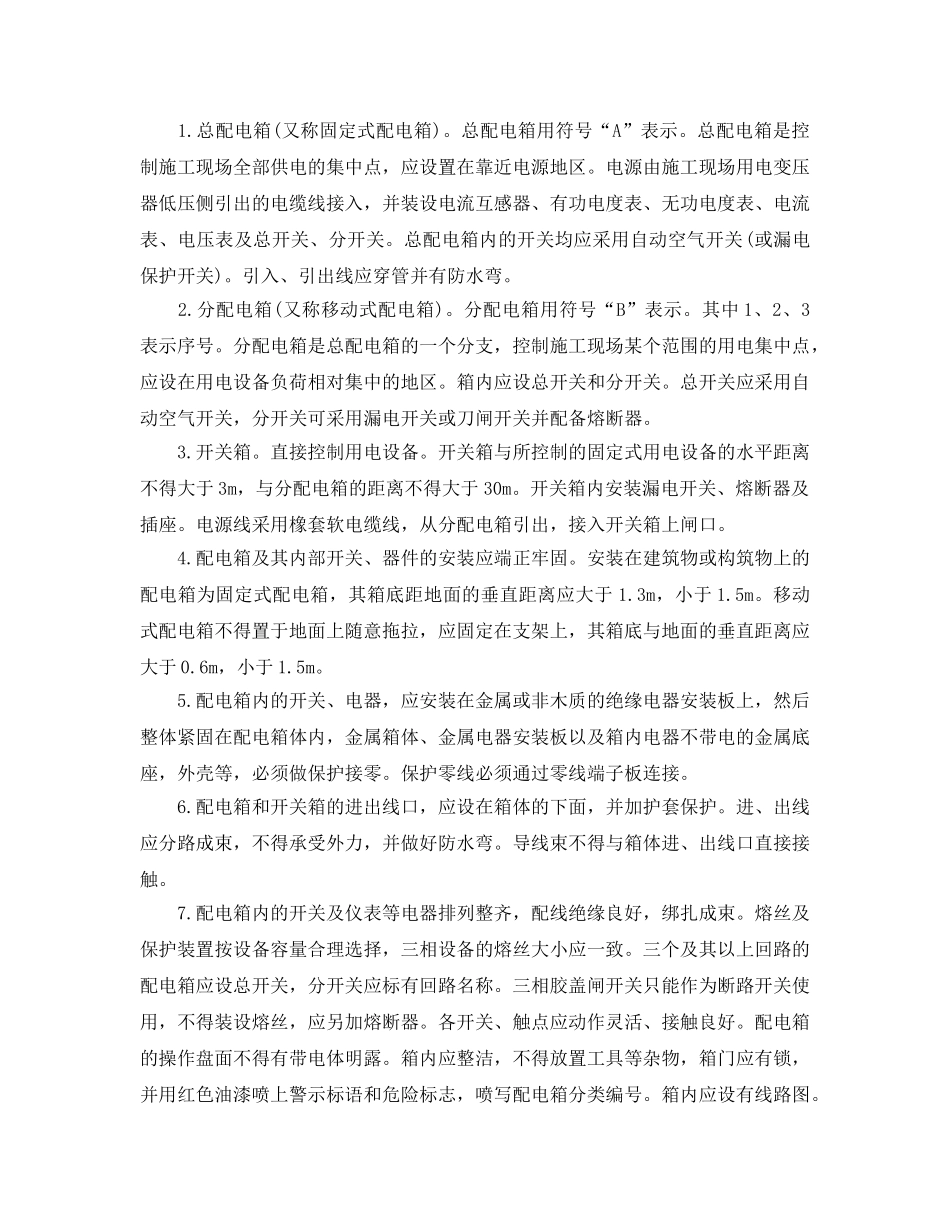

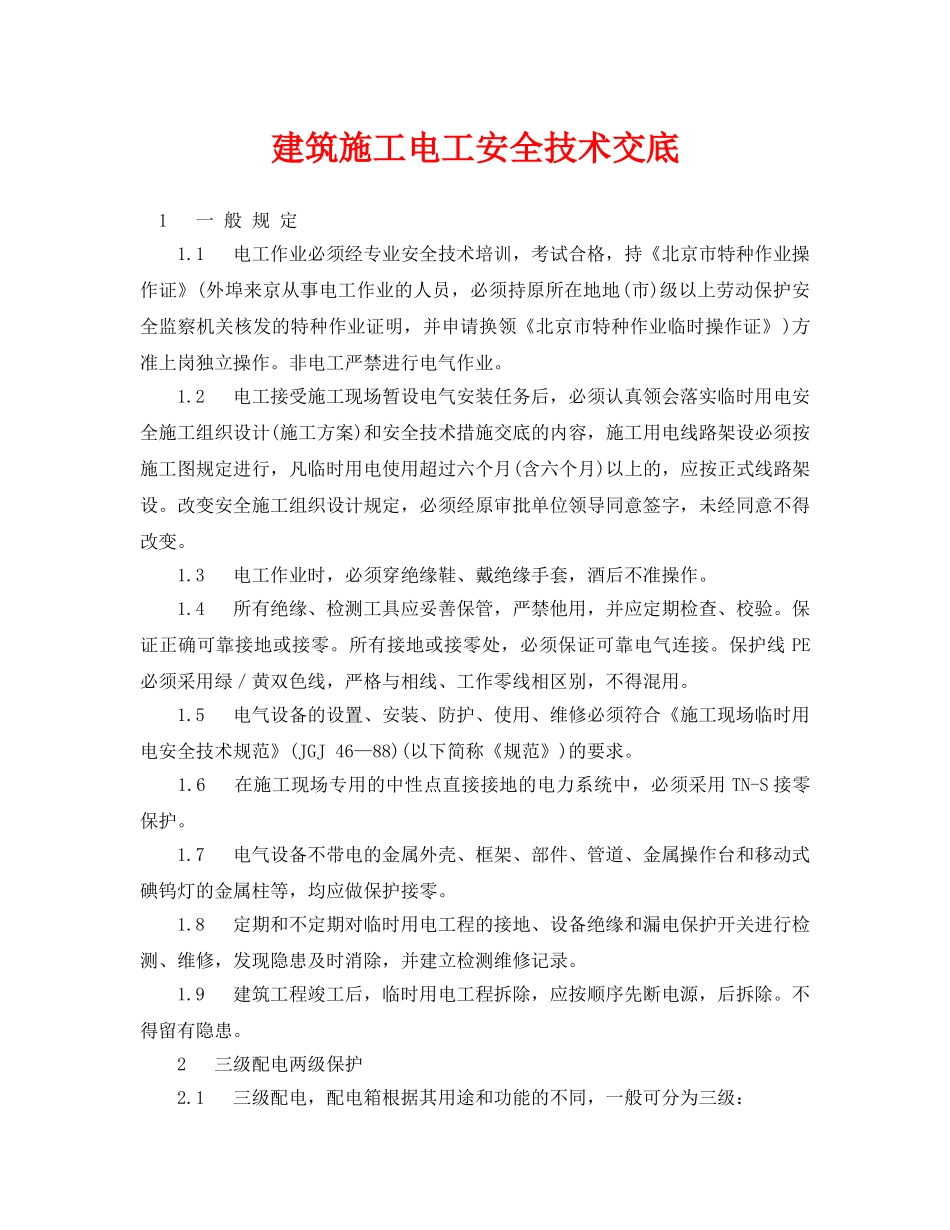

建筑施工电工安全技术交底1一般规定1.1电工作业必须经专业安全技术培训，考试合格，持《北京市特种作业操作证》(外埠来京从事电工作业的人员，必须持原所在地地(市)级以上劳动保护安全监察机关核发的特种作业证明，并申请换领《北京市特种作业临时操作证》)方准上岗独立操作。非电工严禁进行电气作业。1.2电工接受施工现场暂设电气安装任务后，必须认真领会落实临时用电安全施工组织设计(施工方案)和安全技术措施交底的内容，施工用电线路架设必须按施工图规定进行，凡临时用电使用超过六个月(含六个月)以上的，应按正式线路架设。改变安全施工组织设计规定，必须经原审批单位领导同意签字，未经同意不得改变。1.3电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。1.4所有绝缘、检测工具应妥善保管，严禁他用，并应定期检查、校验。保证正确可靠接地或接零。所有接地或接零处，必须保证可靠电气连接。保护线PE必须采用绿／黄双色线，严格与相线、工作零线相区别，不得混用。1.5电气设备的设置、安装、防护、使用、维修必须符合《施工现场临时用电安全技术规范》(JGJ46—88)(以下简称《规范》)的要求。1.6在施工现场专用的中性点直接接地的电力系统中，必须采用TN-S接零保护。1.7电气设备不带电的金属外壳、框架、部件、管道、金属操作台和移动式碘钨灯的金属柱等，均应做保护接零。1.8定期和不定期对临时用电工程的接地、设备绝缘和漏电保护开关进行检测、维修，发现隐患及时消除，并建立检测维修记录。1.9建筑工程竣工后，临时用电工程拆除，应按顺序先断电源，后拆除。不得留有隐患。2三级配电两级保护2.1三级配电，配电箱根据其用途和功能的不同，一般可分为三级：1.总配电箱(又称固定式配电箱)。总配电箱用符号“A”表示。总配电箱是控制施工现场全部供电的集中点，应设置在靠近电源地区。电源由施工现场用电变压器低压侧引出的电缆线接入，并装设电流互感器、有功电度表、无功电度表、电流表、电压表及总开关、分开关。总配电箱内的开关均应采用自动空气开关(或漏电保护开关)。引入、引出线应穿管并有防水弯。2.分配电箱(又称移动式配电箱)。分配电箱用符号“B”表示。其中1、2、3表示序号。分配电箱是总配电箱的一个分支，控制施工现场某个范围的用电集中点，应设在用电设备负荷相对集中的地区。箱内应设总开关和分开关。总开关应采用自动空气开关，分开关可采用漏电开关或刀闸开关并配备熔断器。3.开关箱。直接控制用电设备。开关箱与所控制的固定式用电设备的水平距离不得大于3m，与分配电箱的距离不得大于30m。开关箱内安装漏电开关、熔断器及插座。电源线采用橡套软电缆线，从分配电箱引出，接入开关箱上闸口。4.配电箱及其内部开关、器件的安装应端正牢固。安装在建筑物或构筑物上的配电箱为固定式配电箱，其箱底距地面的垂直距离应大于1.3m，小于1.5m。移动式配电箱不得置于地面上随意拖拉，应固定在支架上，其箱底与地面的垂直距离应大于0.6m，小于1.5m。5.配电箱内的开关、电器，应安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内，金属箱体、金属电器安装板以及箱内电器不带电的金属底座，外壳等，必须做保护接零。保护零线必须通过零线端子板连接。6.配电箱和开关箱的进出线口，应设在箱体的下面，并加护套保护。进、出线应分路成束，不得承受外力，并做好防水弯。导线束不得与箱体进、出线口直接接触。7.配电箱内的开关及仪表等电器排列整齐，配线绝缘良好，绑扎成束。熔丝及保护装置按设备容量合理选择，三相设备的熔丝大小应一致。三个及其以上回路的配电箱应设总开关，分开关应标有回路名称。三相胶盖闸开关只能作为断路开关使用，不得装设熔丝，应另加熔断器。各开关、触点应动作灵活、接触良好。配电箱的操作盘面不得有带电体明露。箱内应整洁，不得放置工具等杂物，箱门应有锁，并用红色油漆喷上警示标语和危险标志，喷写配电箱分类编号。箱内应设有线路图。下班后必须拉闸断电，锁好箱门。8.配电箱周围2m内不得堆放杂物。电工应经常巡视检查开关、熔断器的接点处是否过热。各接点是否牢固，配线绝缘有无破损，仪表指示是否正常等。...
