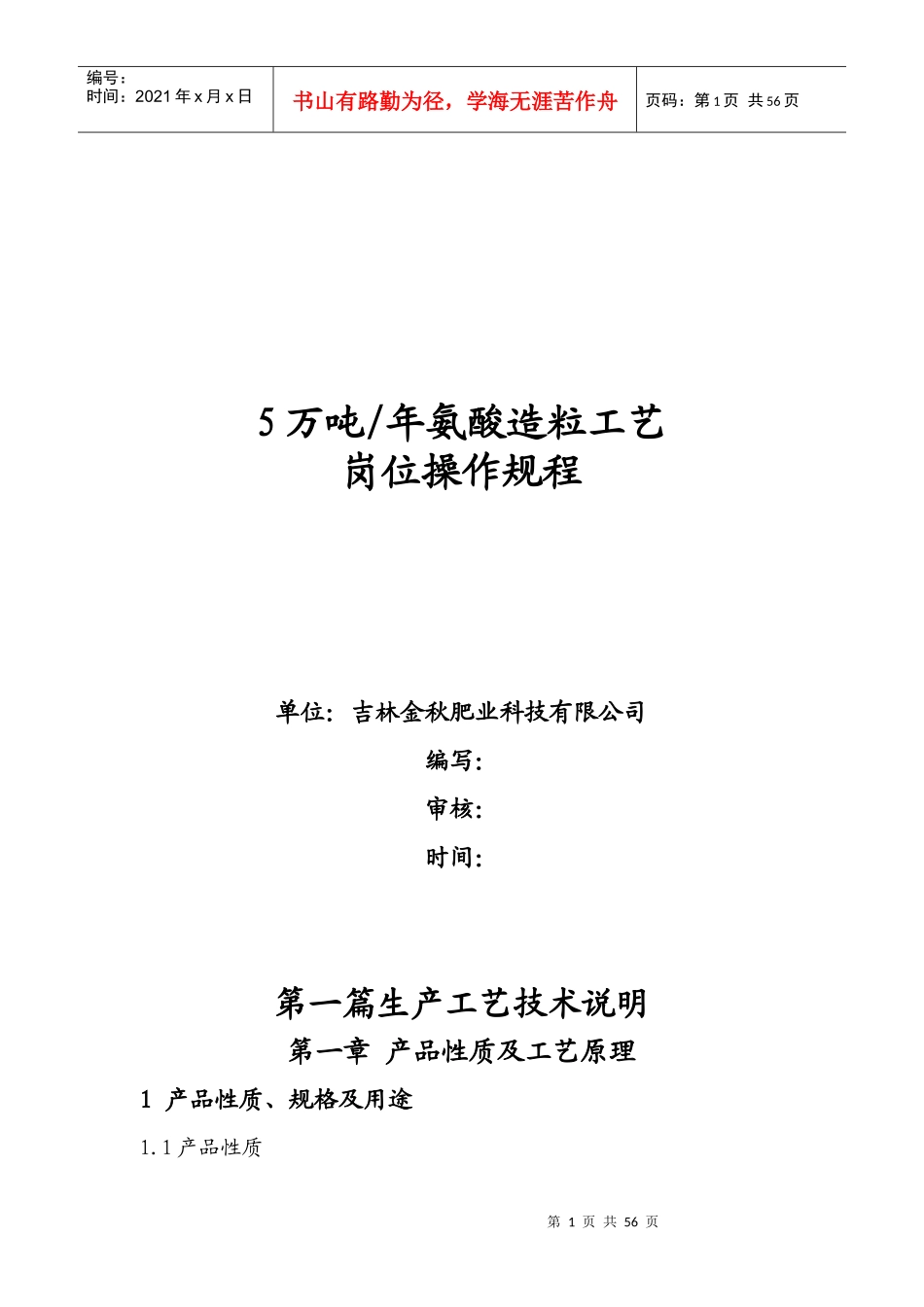

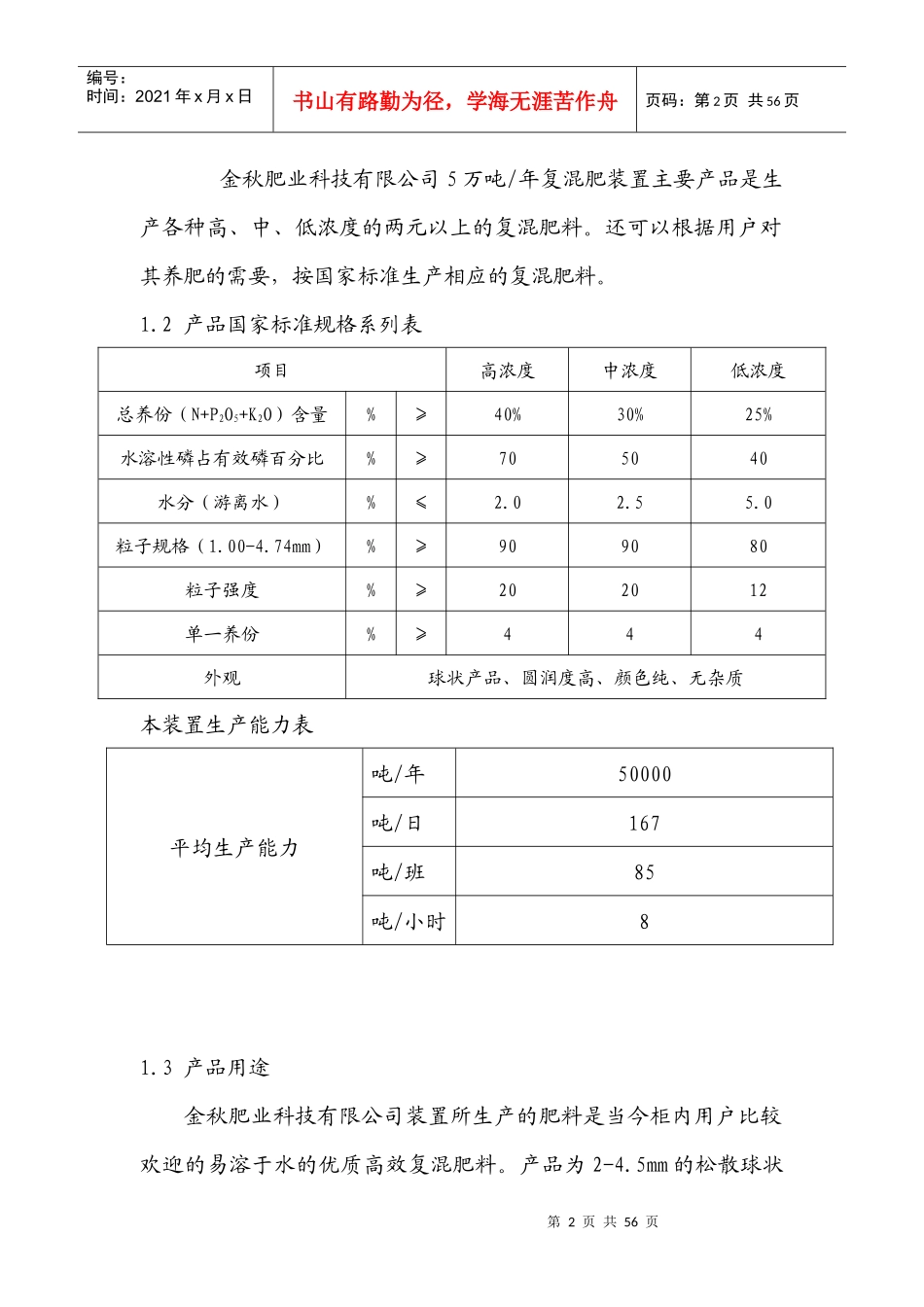

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页5万吨/年氨酸造粒工艺岗位操作规程单位：吉林金秋肥业科技有限公司编写：审核：时间：第一篇生产工艺技术说明第一章产品性质及工艺原理1产品性质、规格及用途1.1产品性质第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页金秋肥业科技有限公司5万吨/年复混肥装置主要产品是生产各种高、中、低浓度的两元以上的复混肥料。还可以根据用户对其养肥的需要，按国家标准生产相应的复混肥料。1.2产品国家标准规格系列表项目高浓度中浓度低浓度总养份（N+P2O5+K2O）含量%≥40%30%25%水溶性磷占有效磷百分比%≥705040水分（游离水）%≤2.02.55.0粒子规格（1.00-4.74mm）%≥909080粒子强度%≥202012单一养份%≥444外观球状产品、圆润度高、颜色纯、无杂质本装置生产能力表平均生产能力吨/年50000吨/日167吨/班85吨/小时81.3产品用途金秋肥业科技有限公司装置所生产的肥料是当今柜内用户比较欢迎的易溶于水的优质高效复混肥料。产品为2-4.5mm的松散球状第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页颗粒肥料，不吸湿、不结块、不燃烧、不爆炸。主要适用于粮食、烟草、果木、蔬菜等经济作物及观赏作物的基肥和追肥。2工艺原理把氮、磷、钾、微量元素、填料等原料经电子皮带秤计量后输送到集料皮带（1号皮带机），经综合皮带机（2号）和斗式提升机送入造粒窑中，通入稀酸和液氨反应产生大量的热量及液相量，辅之蒸汽、洗涤液对之进行团粒法造粒。经烘干窑后筛分成合格的粒子要进行冷却后包装并入库，大粒子则经破碎后与小粒子进入综合皮带返回系统中进行再次造粒。造粒为其经两级文丘里洗涤，经风机送到洗涤塔，经尾洗槽、烟囱排空。干燥和冷却产生尾气经旋风除尘器除尘和沉降室沉降后送入到尾洗槽内洗涤回收，环保达标的尾气通过烟囱排入空中。第二章装置设计简介1进界区的物料指标序号物料名称指标名称单位指标值1氮肥尿素%46氯化铵%25第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页硫酸铵%212磷肥一铵%44二铵%46重钙%443钾肥硫酸钾%48-52氯化钾%604填料硫酸%92液氨%80膨润土5洗涤液PH3.0悬浮固相物Mg/L2006蒸汽饱和蒸汽压Mpa（表）57空气环境温度压力Mpa（表）0.5-0.68电源正常供给（50Hz）V380±10%9包裹剂防板结剂10包装袋内衬薄膜Kg/袋502能力设计本装置每年生产量：50000吨复混肥；平均每日生产量：167吨复混肥；三班两倒制班产量：85吨复混肥；每小时产量:8吨复混肥。第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页3消耗定额这里以生产N：P2O5:K2O=15：15：15为例计算原材料消耗定额：序号物料名称单位单耗1氯化钾Kg/t0.252氯化铵Kg/t0.343一铵Kg/t0.344稀酸（65%）Kg/t1005液氨Kg/t356包装袋条20.017电源（正常供给）Kw.h158煤5500Calkg/t154技术指标4.1综合技术经济指标（略）4.2装置特点1本装置造粒为转鼓式造粒，生产工艺为“氨酸法”化学反应，带有微量粘接。涂布式造粒，产品颗粒圆润光滑。2本装置可生产任何配比的多个品种的复混产品。3本装置操作简单、灵活性大，氨酸法工艺不复杂，腐蚀性小、不易燃易爆，工艺简单稳定。第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页4干燥：本装置采用烟道气干燥、物料与热空气逆向流动进行干燥。干燥后的物料颜色纯、无杂质、水分也能达到要求。5冷却：本装置蚕蛹冷空气与物料逆流冷却，产品冷却温度可降到室温进行包装入带。6包裹：本装置生产复混肥产品易结块，采用加热的防板结剂对产品进行包裹涂布处理，以改善产品的物理性质，便于贮存和运输。另外可根据客户要求，进行染色涂布成各种彩色的肥料。7粉尘回收：用高效率除尘器对干燥机、冷却机以及设备管道带来的粉尘进行除尘回收进入系统，并辅助以湿式洗涤进行除尘，使装置尾气达到排放标准。5三废排放指标序号名称单位指标值1废液：湿...
