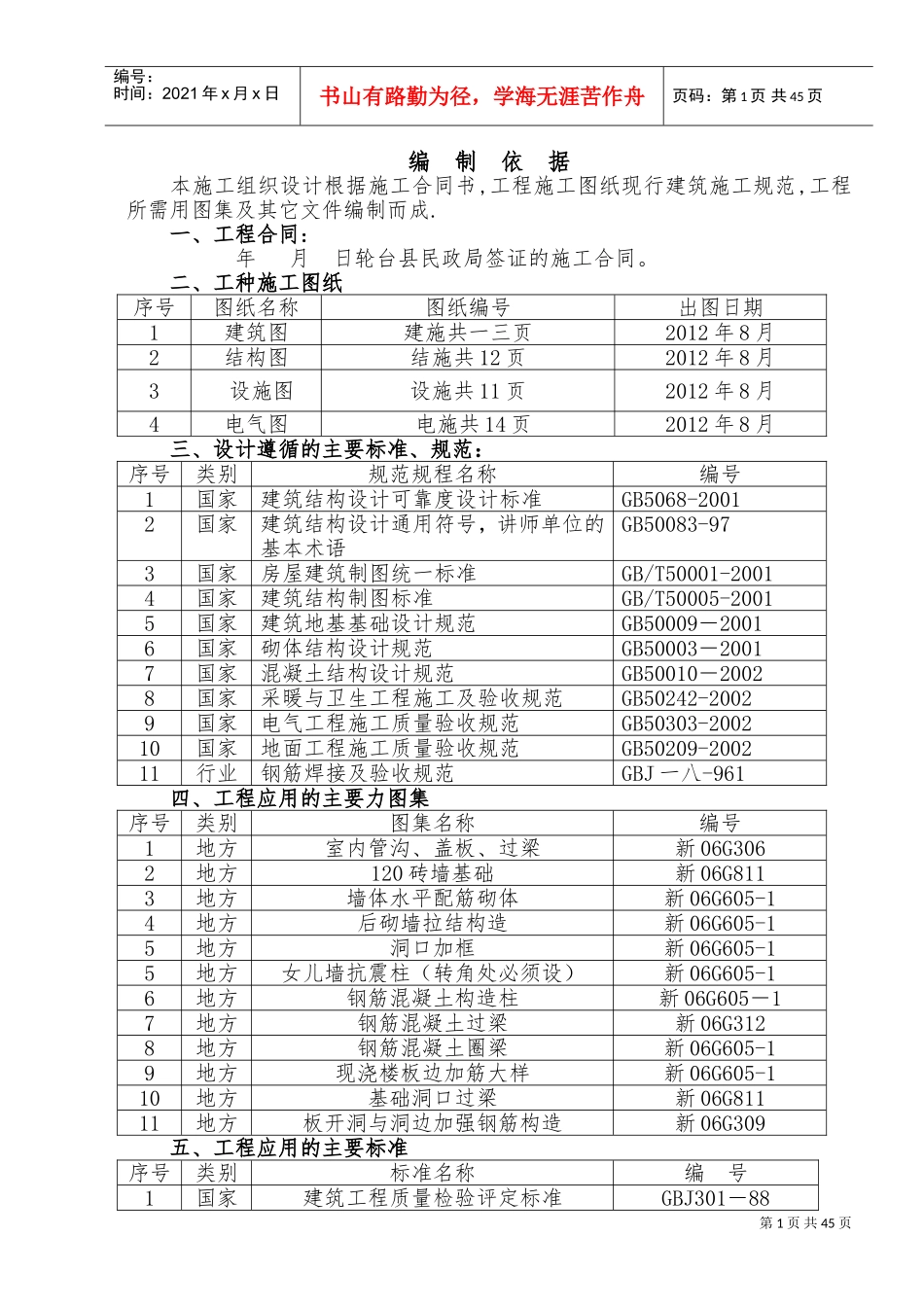

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页编制依据本施工组织设计根据施工合同书,工程施工图纸现行建筑施工规范,工程所需用图集及其它文件编制而成.一、工程合同:年月日轮台县民政局签证的施工合同。二、工种施工图纸序号图纸名称图纸编号出图日期1建筑图建施共一三页2012年8月2结构图结施共12页2012年8月3设施图设施共11页2012年8月4电气图电施共14页2012年8月三、设计遵循的主要标准、规范：序号类别规范规程名称编号1国家建筑结构设计可靠度设计标准GB5068-20012国家建筑结构设计通用符号，讲师单位的基本术语GB50083-973国家房屋建筑制图统一标准GB/T50001-20014国家建筑结构制图标准GB/T50005-20015国家建筑地基基础设计规范GB50009－20016国家砌体结构设计规范GB50003－20017国家混凝土结构设计规范GB50010－20028国家采暖与卫生工程施工及验收规范GB50242-20029国家电气工程施工质量验收规范GB50303-200210国家地面工程施工质量验收规范GB50209-200211行业钢筋焊接及验收规范GBJ一八-961四、工程应用的主要力图集序号类别图集名称编号1地方室内管沟、盖板、过梁新06G3062地方120砖墙基础新06G8113地方墙体水平配筋砌体新06G605-14地方后砌墙拉结构造新06G605-15地方洞口加框新06G605-15地方女儿墙抗震柱（转角处必须设）新06G605-16地方钢筋混凝土构造柱新06G605－17地方钢筋混凝土过梁新06G3128地方钢筋混凝土圈梁新06G605-19地方现浇楼板边加筋大样新06G605-110地方基础洞口过梁新06G81111地方板开洞与洞边加强钢筋构造新06G309五、工程应用的主要标准序号类别标准名称编号1国家建筑工程质量检验评定标准GBJ301－88第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页2国家建筑采暖、卫生与煤气工程质量检验评定标准GBJ302－883国家建筑电气工程质量验收评定标准GBJ303－884国家建筑施工安全检查标准JGJ59－99六、工程应用的主要法规：国家建筑法、环境保护法。第一章：工程概况及概述一、总体简介序号项目内容１工程名称轮台县儿童福利院２工程地址轮台县３建设单位轮台县民政局4勘察单位巴州基安岩土工程勘察规划设计院5设计单位新疆新艺建筑设计院（有限责任公司）6监理公司巴州西江建设工程监理有限公司7质量监督轮台县建设工程质量安全监督站8施工单位轮台县兴光建筑安装有限责任公司9合同范围土建、给排水、电气10合同性质无分包11投资性质自筹12合同工期年月至年月日一三质量目标合格二、建筑设计概述（一）由县建设局批准的用地红线图；（二）有建设单位提供的地质资料；（三）现行的国家及自治区有关建筑设计规范、规程和规定。《民用建筑设计通则》GB50352-2005《宿舍建筑设计规范》JGJ-2005《建筑设计防火规范》GB50352-2005《民用建筑节能设计变准（采暖居住建筑部分）》JGJ26-2010《严寒和寒冷地区居住建筑节能设计标准实施细则》XJJ001-2011新疆维吾尔自治区工程建设变准J11921-2011《公共建筑节能设计标准》GB50一八9-2005《公共建筑节能设计标准新疆维吾尔自治区实施细则》XJJ034-2006《屋面工程技术规范》GB50345-2004《城市道路和建筑物无障碍设计规范》JGJ50-2001《民用建筑热工设计规范》GB50176-93《建筑工程建筑面积计算规范》GB/T50353-2005《工程建设标准强制性条文》（房屋建筑部分）2009版。三、工程概况本工程为轮台县儿童福利院，地上三层，采用砖混结构形式，局部采用框架结构形式。总建筑面积2807.82米，高度12.9米，室内外高差0.6米，室内第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页±0.000相当于绝对高程976.81米。建筑耐火等级为二级，地下室耐火等级为一级，抗震设防烈度为七度，屋面防水等级Ⅲ级，合理使用年限为10年，建筑设计使用类别为3类，建筑设计使用年限为50年。图中尺寸除标高以米计外，其余均以毫米计。四、工程做法1、屋面做法：1）平屋面做法（非上人）（由上至下）：（a）30厚C20细石混凝土；（b）3厚麻刀灰隔离层；（c）1.2﹢1.2共2.4厚合成高分子防水卷材两道；(d)30厚C20细石混凝土找平层；（...
