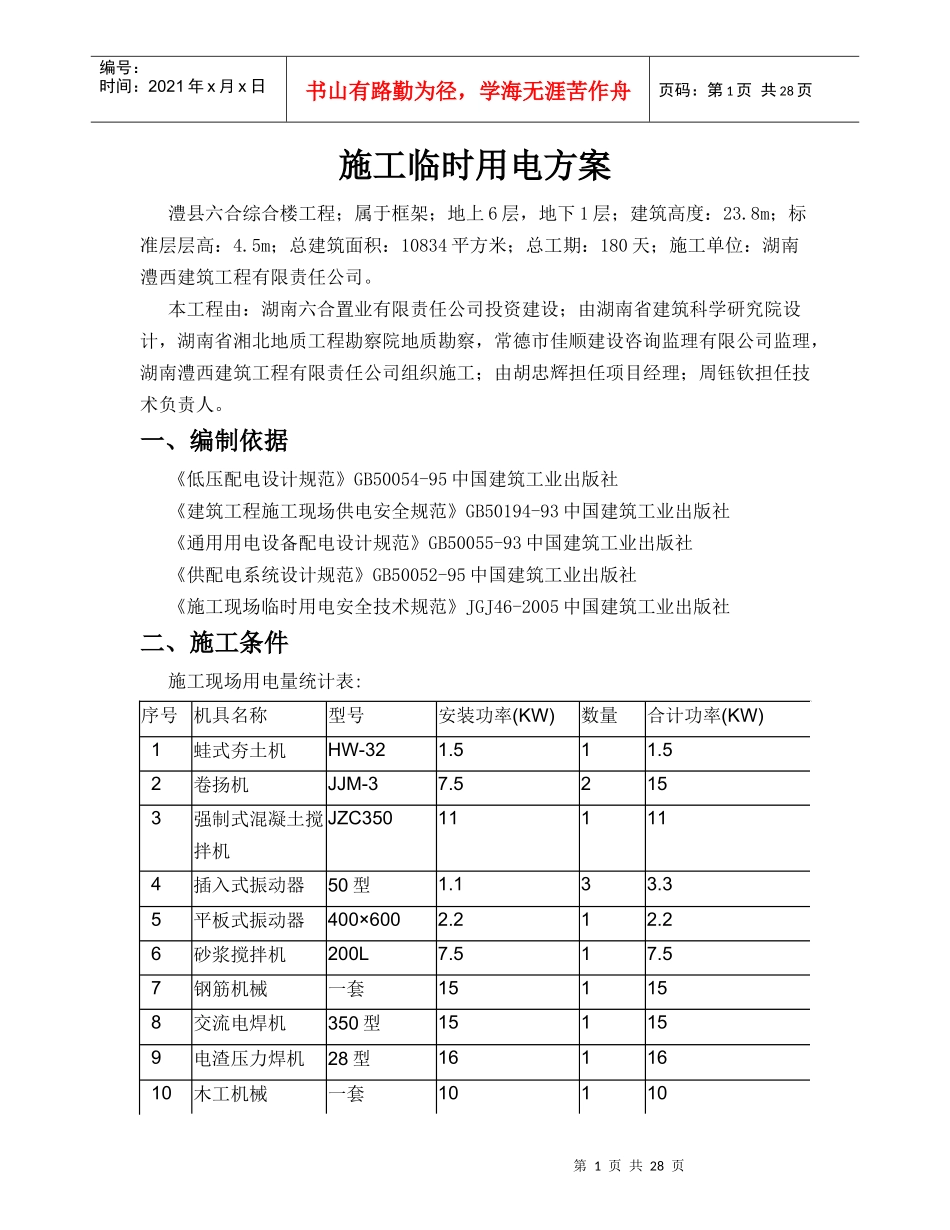

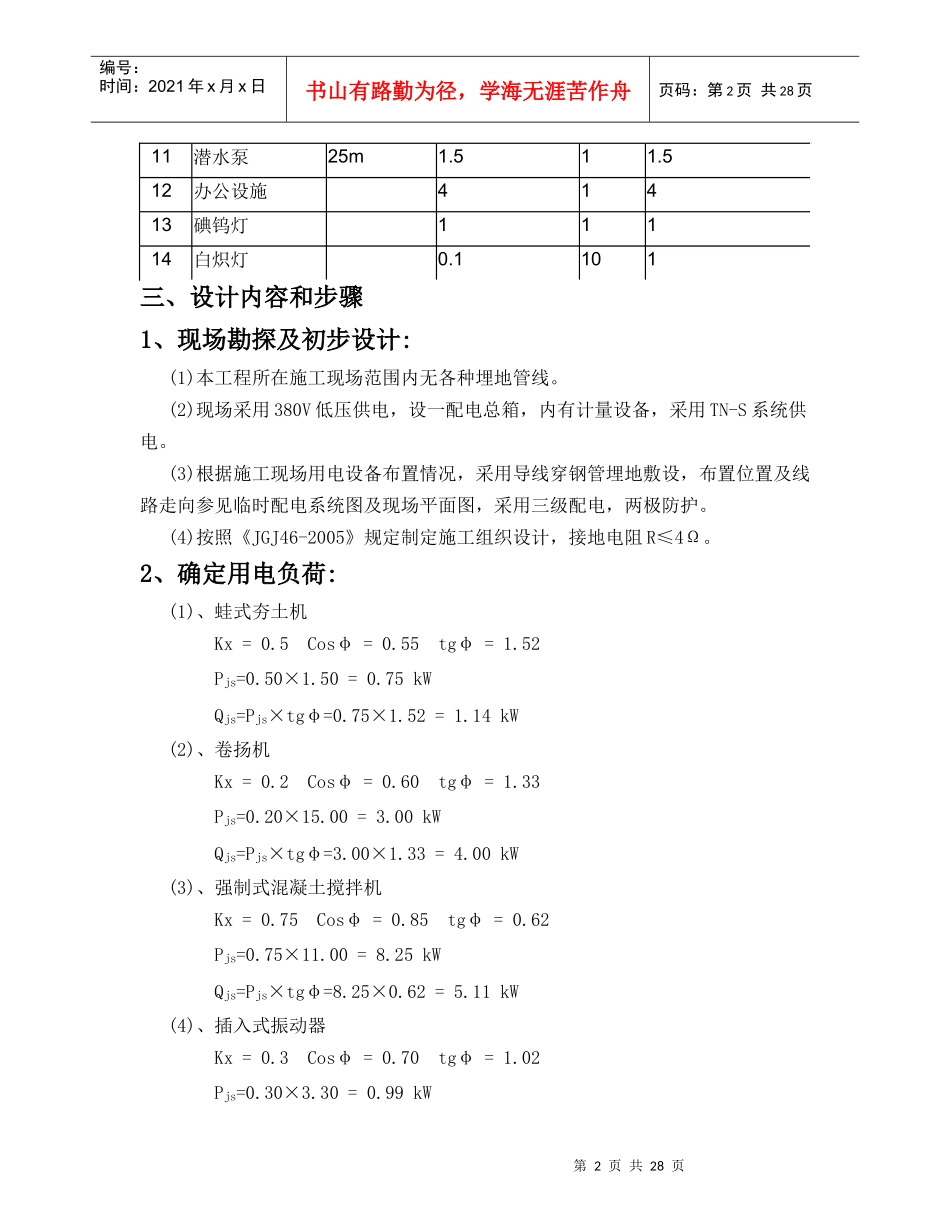

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页施工临时用电方案澧县六合综合楼工程；属于框架；地上6层，地下1层；建筑高度：23.8m；标准层层高：4.5m；总建筑面积：10834平方米；总工期：180天；施工单位：湖南澧西建筑工程有限责任公司。本工程由：湖南六合置业有限责任公司投资建设；由湖南省建筑科学研究院设计，湖南省湘北地质工程勘察院地质勘察，常德市佳顺建设咨询监理有限公司监理，湖南澧西建筑工程有限责任公司组织施工；由胡忠辉担任项目经理；周钰钦担任技术负责人。一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件施工现场用电量统计表:序号机具名称型号安装功率(KW)数量合计功率(KW)1蛙式夯土机HW-321.511.52卷扬机JJM-37.52153强制式混凝土搅拌机JZC350111114插入式振动器50型1.133.35平板式振动器400×6002.212.26砂浆搅拌机200L7.517.57钢筋机械一套151158交流电焊机350型151159电渣压力焊机28型1611610木工机械一套10110第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页11潜水泵25m1.511.512办公设施41413碘钨灯11114白炽灯0.1101三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、蛙式夯土机Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.50×1.50=0.75kWQjs=Pjs×tgφ=0.75×1.52=1.14kW(2)、卷扬机Kx=0.2Cosφ=0.60tgφ=1.33Pjs=0.20×15.00=3.00kWQjs=Pjs×tgφ=3.00×1.33=4.00kW(3)、强制式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×11.00=8.25kWQjs=Pjs×tgφ=8.25×0.62=5.11kW(4)、插入式振动器Kx=0.3Cosφ=0.70tgφ=1.02Pjs=0.30×3.30=0.99kW第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页Qjs=Pjs×tgφ=0.99×1.02=1.01kW(5)、平板式振动器Kx=0.3Cosφ=0.70tgφ=1.02Pjs=0.30×2.20=0.66kWQjs=Pjs×tgφ=0.66×1.02=0.67kW(6)、砂浆搅拌机Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.50×7.50=3.75kWQjs=Pjs×tgφ=3.75×1.52=5.69kW(7)、钢筋机械Kx=0.3Cosφ=0.70tgφ=1.02Pjs=0.30×15.00=4.50kWQjs=Pjs×tgφ=4.50×1.02=4.59kW(8)、交流电焊机Kx=0.35Cosφ=0.40tgφ=2.29Pjs=0.35×15.00=5.25kWQjs=Pjs×tgφ=5.25×2.29=12.03kW(9)、电渣压力焊机Kx=0.35Cosφ=0.60tgφ=1.33Pjs=0.35×16.00=5.60kWQjs=Pjs×tgφ=5.60×1.33=7.47kW(10)、木工机械Kx=0.3Cosφ=0.60tgφ=1.33Pjs=0.30×10.00=3.00kWQjs=Pjs×tgφ=3.00×1.33=4.00kW(11)、潜水泵Kx=0.75Cosφ=0.80tgφ=0.75Pjs=0.75×1.50=1.13kW第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页Qjs=Pjs×tgφ=1.13×0.75=0.84kW(12)、办公设施Kx=0.5Cosφ=0.60tgφ=1.33Pjs=0.50×4.00=2.00kWQjs=Pjs×tgφ=2.00×1.33=2.67kW(13)、碘钨灯Kx=0.8Cosφ=0.60tgφ=1.33Pjs=0.80×1.00=0.80kWQjs=Pjs×tgφ=0.80×1.33=1.07kW(14)、白炽灯Kx=1Cosφ=1.00tgφ=0.00Pjs=1.00×1.00=1.00kWQjs=Pjs×tgφ=1.00×0.00=0.00kW(15)、总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(0.75+3.00+8.25+0.99+0.66+3.75+4.50+5.25+5.60+3.00+1.13+2.00+0.80+1.00)=36.61kW总的无功功率Qjs=Kx×ΣQjs=0.90×(1.14+4.00+5.11+1.01+0.67+5.69+4.59+12.03+7.47+4.00+0.84+2.67+1.07)=45.26kW总的...
